A placa do PWB do ouro TC350 30mil Rogers da imersão para a torre montou amplificadores

A placa do PWB do ouro TC350 30mil Rogers da imersão para a torre montou amplificadores

MOQ: 1pcs
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-140.V1.0
Matéria-prima:
A fibra de vidro tecida reforçada, enchido cerâmico, PTFE baseou composto
Contagem da camada:
Camada Dupla, Multicamadas, PCB Híbrido
Tamanho do PWB:
≤400mm X 500mm
Espessura do PWB:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Máscara da solda:
Etc. verde, preto, azul, amarelo, vermelho.
Peso de cobre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Revestimento de superfície:
Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc….
Destacar:

placa do PWB de 30mil Rogers

,

Placa do PWB de Rogers do ouro da imersão

,

Placa do PWB de IATF16949 Rogers

Descrição do produto

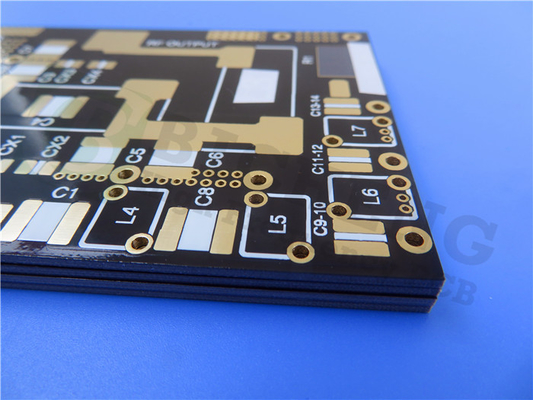

PCB de dupla face construída em 30mil Rogers TC350 com ouro de imersão paraAmplificadores montados em torre

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



O TC350 da Rogers é um composto à base de PTFE reforçado com fibra de vidro, preenchido com cerâmica, para uso como placa de circuito impresso. O TC350 foi projetado para fornecer transferência de calor aprimorada por meio da condutividade térmica "Melhor da categoria", reduzindo a perda dielétrica e a perda de inserção .Perdas menores resultam em maiores ganhos/eficiências do amplificador e da antena.



Características e Benefícios:

1. A maior condutividade térmica do TC350 fornece maior potência, reduz os pontos quentes e melhora a confiabilidade do dispositivo.Isso resulta em temperaturas de junção reduzidas e prolonga a vida útil dos componentes ativos, o que é crítico para melhorar a confiabilidade do amplificador de potência, estender o MTBF e reduzir os custos de garantia.



2. O TC350 possui excelente estabilidade dielétrica constante em uma ampla faixa de temperatura.Isso ajuda os projetistas de amplificadores de potência e antenas a maximizar o ganho e minimizar a perda de largura de banda devido ao desvio constante do dielétrico à medida que a temperatura operacional muda.



3. O TC350 possui uma forte ligação ao cobre, utilizando cobre de baixo perfil e grau de micro-ondas.Isso resulta em perda de inserção ainda menor devido às perdas de cobre por efeito de pele que são mais óbvias em frequências de RF e micro-ondas mais altas.



Nossas capacidades de PCB (TC350)

PCB Material: Composto à base de PTFE reforçado com fibra de vidro trançado, preenchido com cerâmica
Designação: TC350
Constante dielétrica: 3,5±0,05
Condutividade térmica 0,72 W/mK
Fator de dissipação Df 0,002 @ 10 GHz
Contagem de camadas: Dupla Camada, Multicamadas, PCB Híbrido
Peso de cobre: 0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm)
Espessura do PCB: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Tamanho do PCB: ≤400mm X 500mm
Máscara de solda: Verde, preto, azul, amarelo, vermelho etc.
Acabamento de superfície: Cobre nu, HASL, ENIG, OSP, estanho de imersão etc.





Aplicações Típicas:

1. Combinador de micro-ondas e divisores de potência

2. Amplificadores de Potência, Filtros e Acopladores

3. Amplificadores montados em torre (TMA) e amplificadores montados em torre (TMB)

4. Antenas cicladas termicamente sensíveis à deriva dielétrica



Propriedades típicasde TC350

Propriedade Unidades Valor Método de teste
1. Propriedades Elétricas
Constante dielétrica (pode variar de acordo com a espessura)
@1 MHz 3,50 IPC TM-650 2.5.5.3
@1,8 GHz 3,50 CAVIDADE RESSONANTE
@10 GHz 3,50 IPC TM-650 2.5.5.5
Fator de dissipação
@1 MHz 0,0015 IPC TM-650 2.5.5.3
@1,8 GHz 0,0018 CAVIDADE RESSONANTE
@10 GHz 0,0020 IPC TM-650 2.5.5.5
Coeficiente de temperatura do dielétrico
TC r @ 10 GHz (-40-150°C) ppm/ºC -9 IPC TM-650 2.5.5.5
Resistividade volumétrica
C96/35/90 MΩ-cm 7,4 x 106 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 1,4x108
Resistividade superficial
C96/35/90 3,2x107 IPC TM-650 2.5.17.1
E24/125 4,3x108 IPC TM-650 2.5.17.1
Força elétrica Volts/mil (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Decomposição dielétrica kV 40 IPC TM-650 2.5.6
Resistência ao Arco segundo >240 IPC TM-650 2.5.1
2.Propriedades Térmicas
Temperatura de decomposição (Td)
Inicial ° C 520 IPC TM-650 2.4.24.6
5% ° C 567 IPC TM-650 2.4.24.6
T260 min >60 IPC TM-650 2.4.24.1
T288 min >60 IPC TM-650 2.4.24.1
T300 min >60 IPC TM-650 2.4.24.1
Expansão Térmica, CTE (x,y) 50-150ºC ppm/ºC 7, 7 IPC TM-650 2.4.41
Expansão Térmica, CTE (z) 50-150ºC ppm/ºC 12 IPC TM-650 2.4.24
% Expansão do eixo z (50-260ºC) % 1.2 IPC TM-650 2.4.24
3. Propriedades Mecânicas
Força de descascamento para cobre (1 oz/35 mícron)
Após Estresse Térmico lb/pol (N/mm) 7 (1.2) IPC TM-650 2.4.8
Em temperaturas elevadas (150ºC) lb/pol (N/mm) 9 (1,6) IPC TM-650 2.4.8.2
Soluções pós-processo lb/pol (N/mm) 7 (1.2) IPC TM-650 2.4.8
Módulo de Young kpsi (MPa)   IPC TM-650 2.4.18.3
Resistência à Flexão (Máquina/Cruz) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
Resistência à Tração (Máquina/Cruz) kpsi (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
Módulo Compressivo kpsi (MPa)   ASTM D-3410
Razão de Poisson   ASTM D-3039
4. Propriedades físicas
Absorção de água % 0,05 IPC TM-650 2.6.2.1
Densidade, ambiente 23ºC g/cm3 2.30 ASTM D792 Método A
Condutividade térmica W/mK 0,72 ASTMD5470
Calor específico J/gK 0,90 ASTM D5470
Inflamabilidade aula V0 UL-94
Liberação de gás da NASA, 125ºC, ≤10- 6 torr
Perda de massa total % 0,02 NASA SP-R-0022A
Voláteis Coletados % 0,01 NASA SP-R-0022A
Vapor de água recuperado % 0,01 NASA SP-R-0022A
