Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | Hidrocarboneto reforçado de vidro cerâmico | Contagem da camada: | Camada Dupla, Multicamadas, PCB Híbrido |
|---|---|---|---|
| Thicknes do PWB: | 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm) | Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. | Peso de cobre: | 0.5oz (17 µm), 1oz (35µm) |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP etc…. | ||
| Realçar: | Placa cerâmica do PWB de Rogers do hidrocarboneto,Placa reforçada de vidro do PWB de Rogers,Arda - a placa retardadora do PWB de Rogers |
||

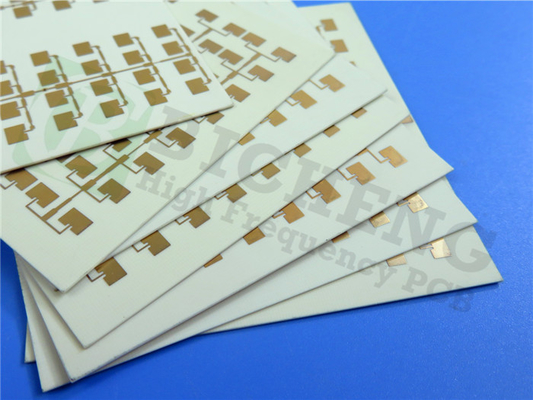

O PWB de Rogers construiu no Kappa 438 20mil 0.508mm DK 4,38 com ouro da imersão para a categoria WiFi do portador
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Rogers Kappa 438 estratificações foi projetado usando um sistema cerâmico reforçado de vidro do hidrocarboneto que oferecesse o desempenho de alta frequência superior e a baixa fabricação custada do circuito tendo por resultado um material de pequenas perdas que pudesse ser fabricado usando a cola Epoxy padrão/vidro (FR-4) dos processos. As estratificações do Kappa 438 igualmente têm a chama V-0 do UL 94 - a avaliação retardadora e são processo sem chumbo da solda compatível.
O Kappa 438 lamina as constantes dielétricas da oferta (DK) costuradas às normas do padrão do setor FR-4 que as facilidades facilitam de converter os projetos FR-4 existentes onde o melhor desempenho elétrico é necessário.
Características
1. A DK de 4,38 é costurada às normas do padrão do setor FR-4
2. Tolerância mais apertada da DK e da espessura do que FR-4
3. Tg alto de > 280°C TMA
Benefícios
1. Facilidade da fabricação e do conjunto do PWB na linha de FR-4
2. O projeto DK permite a facilidade de converter os projetos FR-4 existentes que precisam o melhor desempenho elétrico
3. Desempenho consistente do circuito
4. Flexibilidade melhorada do projeto e confiança chapeada do através-furo
5. Conjunto automatizado compatível
Aplicações típicas:
1. A categoria WiFi do portador/licenciou o acesso ajudado (LAA)
2. Pilha pequena e sistemas distribuídos da antena (DAS)
3. Veículo ao veículo/veículo às comunicações da infraestrutura (V2X)
4. Internet das coisas (IoT)
Segmentos: Smart Home e medidores do rádio
Nossa capacidade do PWB (Kappa 438)
| Material do PWB: | Hidrocarboneto reforçado de vidro cerâmico |
| Designação: | Kappa 438 |
| Constante dielétrica: | 4,38 |
| Contagem da camada: | Dupla camada, PWB Multilayer, híbrido |
| Peso de cobre: | 0.5oz (17 µm), 1oz (35µm) |
| Espessura do PWB: | 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm) |
| Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP etc…. |
Folha de dados da estratificação do Kappa 438
| Propriedade | Kappa típico 438 do valor | Sentido | Unidades | Circunstância | Método do teste |
| Constante dielétrica, er projeto | 4,38 | Z | - | 2,5 gigahertz | Método do comprimento da fase diferencial |
| Fator de dissipação bronzeado, d | 0,005 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Coeficiente térmico da constante dielétrica e | -21 | - | ppm/°C | 10 gigahertz (- 50 a 150°C) | IPC-TM-650 alterado 2.5.5.5 |
| Resistividade de volume | 2,9 x 109 | - | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 |
| Resistividade de superfície | 6,2 x 107 | - | MΩ | COND A | IPC-TM-650 2.5.17.1 |
| Força elétrica | 675 | Z | V/mil | - | IPC-TM-650 2.5.6.2 |
| Resistência à tração | 16 12 | DM CMD | kpsi | - | ASTM D3039/D3039-14 |
| Força Flexural | 25 19 | DM CMD | kpsi | - | IPC-TM-650 2.4.4 |
| Estabilidade dimensional | -0.48-0.59 | DM CMD | mm/m | - | IPC-TM-650 2.4.39a |
| Coeficiente da expansão térmica | 13 | X | ppm/°C | -55 a 288°C | IPC-TM-650 2.4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| Condutibilidade térmica | 0,64 | Z | Com (m.K) | 80°C | ASTM D5470 |
| Tempo à delaminação (T288) | >60 | - | minutos | 288°C | IPC-TM-650 2.4.24.1 |
| Tg | >280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
| TD | 414 | - | °C | - | IPC-TM-650 2.3.40 |
| Absorção da umidade | 0,07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
| Módulo Young | 2264 2098 | DM CMD | kpsi | - | ASTM D3039/D3039-14 |
| Flex Modulus | 2337 2123 | DM CMD | kpsi | - | IPC-TM-650 2.4.4 |
| Curva | 0,03 | - | % | - | IPC-TM-650 2.4.22C |
| Torção | 0,08 | - | % | - | IPC-TM-650 2.4.22C |
| Força de casca de cobre após o esforço térmico | 5,8 | - | lbs/in | folha de 1 onça (µm 35) | IPC-TM-650 2.4.8 |
| Inflamabilidade | V-0 | - | - | - | UL 94 |
| Gravidade específica | 1,99 | - | g/cm3 | - | ASTM D792 |
| Processo sem chumbo compatível | Sim | - | - | - |
