Descrição do produto

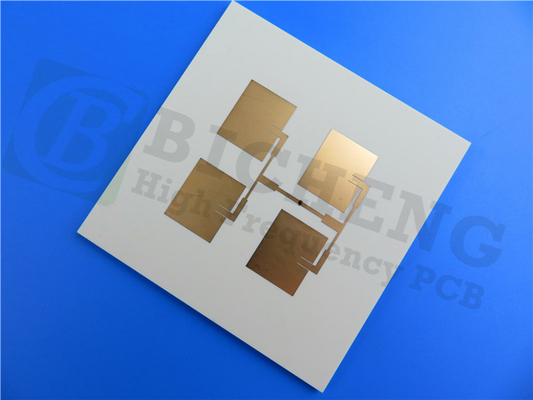

PWB de alta frequência 60mil Rogers da antena RO4533 placa de circuito do ouro da imersão de 4533 duplas camada

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Esta é um tipo de PWB tomado partido dobro da alta frequência construído em Rogers RO4533, um tipo de desempenho de custo e estratificações da categoria da antena. Está (1.524mm) no núcleo 60mil com cobre 1oz terminou, nenhuma máscara da solda em ambos os lados. O ouro da imersão está na camada superior e na camada inferior com vias. As placas são fabricadas por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 placas são embaladas para a expedição.

Especificações do PWB

TAMANHO DO PWB	55 x 92mm=1up
TIPO DA PLACA	O dobro tomou partido PWB
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 0,5 onças) +plate camada SUPERIOR de 17um (
	Rogers RO4533 1.524mm
	cobre ------- 17um (0,5 onças) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos:	mil. 10 mil./10
Furos mínimos/máximos:	0,3 milímetros/4,0 milímetros
Número de furos diferentes:	3
Número de furos de broca:	159
Número de entalhes moídos:	1
Número de entalhes internos:	2
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	Rogers RO4533 1.524mm
Folha final externo:	1,0 onças
Folha final interna:	N/A
Altura final do PWB:	1,6 milímetros ±0.16
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão, 91%
Solde a máscara para aplicar-se a:	N/A
Cor da máscara da solda:	N/A
Tipo da máscara da solda:	N/A
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	N/A
Cor da legenda componente	N/A
Fabricante Name ou logotipo:	N/A
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.3mm.
AVALIAÇÃO DE FLAMIBILITY	94V-0
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

Placa de circuito do ouro da imersão da dupla camada da placa 60mil do PWB de Rogers da antena RO4533 0

Aplicações típicas:

1. Antenas celulares da estação base da infraestrutura

2. Redes da antena de WiMax
