Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | hidrocarboneto Cerâmico-enchido, Vidro-reforçado | Contagem da camada: | PWB tomado partido dobro, PWB Multilayer, PWB híbrido |
|---|---|---|---|
| Espessura do PWB: | 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) | Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. | Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Revestimento de superfície: | O cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP, ouro puro chapeou etc…. |

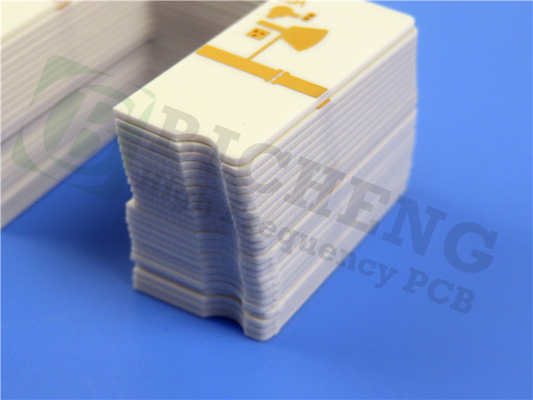

PWB de alta frequência da antena da placa de circuito impresso 20mil de Rogers RO4534 30mil 60mil com ouro da imersão e lata da imersão
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
As estratificações RO4534 de alta frequência cerâmico-são enchidas, o hidrocarboneto vidro-reforçado a matéria-prima que são materiais do custo/desempenho de Rogers Corporation, especificamente projetada e fabricada para encontrar as procuras específicas dos mercados da antena. Tem uma constante dielétrica de 3,4 e um tangente da perda (Df) de 0,0027 medido em 10 gigahertz. Estes valores permitem que os desenhistas da antena realizem valores substanciais do ganho ao minimizar a perda do sinal. Assim, fornece a resposta passiva excelente da intermodulação exigida para aplicações móveis da antena do microstrip da infraestrutura.
Como uma substituição eficaz na redução de custos para a tecnologia mais estabelecida da antena de PTFE, permite nossos desenhistas de equilibrar o custo e o desempenho das antenas. Os sistemas da resina dos materiais RO4534 dielétricos são criados para oferecer à antena apropriada características desempenho-relacionadas. Nos sentidos de X e de Y, os coeficientes da expansão térmica (CTEs) são comparáveis àqueles do cobre. A antena da placa de circuito impresso é forçada menos porque a um bom ajuste de CTE.
Características e benefícios
1. 0,0027 de pequenas perdas, baixa DK 3,4, baixa resposta de PIM: Vasta gama de uso da aplicação
2. Sistema Thermoset da resina: Compatível com fabricação padrão do PWB
3. Estabilidade dimensional excelente: Maior rendimento em tamanhos maiores dos painéis
4. Propriedades mecânicas uniformes: Mantém o formulário mecânico durante a manipulação
5. Condutibilidade térmica alta: Manipulação melhorada do poder
Aplicações típicas:
1. Antenas celulares da estação base da infraestrutura
2. Redes da antena de WiMax
Nossa capacidade do PWB (RO4534)
| Material do PWB: | hidrocarboneto Cerâmico-enchido, Vidro-reforçado |
| Designação: | RO4534 |
| Constante dielétrica: | 3,4 |
| Fator de dissipação | 0,0027 10GHz |
| Contagem da camada: | PWB tomado partido dobro, PWB Multilayer, PWB híbrido |
| Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Espessura do PWB: | 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
| Revestimento de superfície: | O cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP, ouro puro chapeou etc…. |
Valores RO4534 típicos
| Propriedade | RO4534 | Sentido | Unidades | Circunstância | Método do teste |
| Constante dielétrica, er processo | 3,4 ± 0,08 | Z | - | 10 GHz/23℃ 2,5 gigahertz | IPC-TM-650,2.5.5.5 |
| Fator de dissipação | 0,0022 | Z | - | 2,5 GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0,0027 | 10 GHz/23℃ | ||||
| PIM (típico) | -157 | - | dBc | O dBm 43 refletido varreu tons | Summitek 1900b PIM Analyzer |
| Força dielétrica | >500 | Z | V/mil | 0,51 milímetros | IPC-TM-650, 2.5.6.2 |
| Estabilidade dimensional | <0> | X, Y | mm/m (mil./polegada) | após gravura em àgua forte | IPC-TM-650, 2.4.39A |
| Coeficiente da expansão térmica | 11 | X | ppm/℃ | ℃ -55 a 288 | IPC-TM-650, 2.4.41 |
| 14 | Y | ||||
| 46 | Z | ||||
| Condutibilidade térmica | 0,6 | - | Com (m.K) | ℃ 80 | ASTM C518 |
| Absorção da umidade | 0,06 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | - | ℃ TMA | IPC-TM-650, 2.4.24.3 | |
| Densidade | 1,8 | - | gm/cm3 | - | ASTM D792 |
| Força de casca de cobre | 6,3 (1,1) | - | lbs/in (N/mm) | 1 onça. Flutuador da solda do cargo do EDC | IPC-TM-650, 2.4.8 |
| Inflamabilidade | NÃO FRANCO | - | - | - | UL 94 |
| Processo sem chumbo compatível | Sim | - | - | - | - |
