PWB de alta frequência 10mil 20mil 50mil de Rogers RT/duroid 5880LZ e PWB de 100mil RT5880LZ

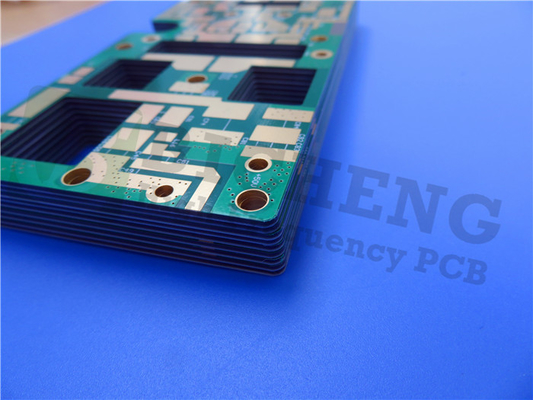

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
As estratificações de Rogers RT/duroid 5880LZ são os compostos originais de PTFE, que são projetados exigindo aplicações de circuito do stripline e do microstrip. Os resultados originais do enchimento em uma baixa densidade, em um material de pouco peso para o elevado desempenho e em umas aplicações sensíveis do peso.
A constante dielétrica muito baixa é uniforme do painel ao painel e é constante sobre uma escala de frequência larga. Seu baixo fator de dissipação estende a utilidade à Ku-faixa e acima.
Características:
1. A mais baixa constante dielétrica de 2,00 +/- de 0,04
2. Baixo fator de dissipação que varia de .0021 a .0027 em 10GHz
3. Baixo coeficiente da Z-linha central da expansão térmica em 40 ppm/°C
4. Densidade de pouco peso/baixa de 1,4 gm/cm quadrados.
5. Propriedades elétricas uniformes sobre uma escala de frequência larga
6. Resistente a todos os solventes e reagentes, quente ou frio, usados normalmente gravura a água-forte ou no chapeamento
Algumas aplicações típicas:
1. Sistema transportado por via aérea da antena
2. Redes de pouco peso da alimentação
3. Sistemas militares do radar
4. Sistemas de orientação de míssil
5. Antenas de rádio digitais pontos a ponto
Nossa capacidade do PWB (RT/duroid 5880LZ)
| Material do PWB: |
Compostos originais de PTFE |
| Designação: |
RT/Duroid 5880LZ |
| Constante dielétrica: |
2 |
| Fator de dissipação |
0,0021 10GHz |
| Contagem da camada: |
PWB tomado partido dobro, PWB Multilayer, PWB híbrido |
| Peso de cobre: |
0.5oz (17 µm), 1oz (35µm) |
| Espessura estratificada: |
10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm) |
| Tamanho do PWB: |
≤400mm X 500mm |
| Máscara da solda: |
Etc. verde, preto, azul, amarelo, vermelho. |
| Revestimento de superfície: |
O cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP, ouro puro chapeou etc…. |
Valor típico de RT/duroid 5880LZ
| Propriedade |
Valor típico RT/duroid® 5880LZ |
Sentido |
Unidades |
Circunstância |
Método do teste |
| Constante dielétrica er, processo |
2,00 ± 0,04 |
Z |
|
10 GHz/23°C |
IPC-TM-650, 2.5.5.5 |
| Constante dielétrica er, projeto |
2,00 |
Z |
|
8 gigahertz - 40 gigahertz |
Método do comprimento da fase diferencial |
| Fator de dissipação, bronzeado |
Tipo: 0,0021 máximo: 0,0027 |
Z |
|
10GHz/23°C |
IPC-TM-650, 2.5.5.5 |
| Coeficiente térmico da constante dielétrica, er |
+20 |
Z |
ppm/°C |
-50°C a 150°C 10GHz |
IPC-TM-650, 2.5.5.5 |
| Resistividade de volume |
X 1,74 10^7 |
|
Mohm•cm |
C-96/35/90 |
IPC-TM-650, 2.5.17.1 |
| Resistividade de superfície |
2,08 X 10^6 |
|
Mohm |
C-96/35/90 |
IPC-TM-650, 2.5.17.1 |
| Força elétrica |
40 |
|
Quilovolt |
D48/50 |
IPC-TM-650, 2.5.6 |
| Estabilidade dimensional |
-0,38 |
X, Y |
% |
|
IPC-TM-650, 2.4.39A |
| Absorção da umidade |
0,31 |
|
% |
24 hours/23°C |
IPC-TM-650, 2.6.2.1 |
| Condutibilidade térmica |
0,33 |
Z |
W/m/°K |
80°C |
ASTM C518 |
| Coeficiente da expansão térmica |
54, 47 40 |
X, Y Z |
ppm/°C |
0 a 150°C |
IPC-TM-650, 2.4.41 |
| Desgaseificação |
|
|
|
|
| TML |
0,01 |
|
% |
|
ASTM E-595 |
| CVCM |
0,01 |
|
|
| WVR |
0,01 |
|
|
| Densidade |
1,4 |
|
gm/cm^3 |
|
ASTM D792 |
| Casca de cobre |
>4,0 |
|
pli |
|
IPC-TM-650, 2.4.8 |
| Inflamabilidade |
Vo |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
SIM |
|
|
|
|
