4mil Rogers 4350 placa de circuito de RF de dupla face PCB 0,101 mm de espessura
  • Nome

4mil Rogers 4350 placa de circuito de RF de dupla face PCB 0,101 mm de espessura

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000PCS por mês
Informações
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-1.V1.0
matéria-prima:
RO4350B
Espessura:
4 mil
Tamanho do PWB:
≤400mm X 500mm
Revestimento de superfície:
O cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP, ouro puro chapeou etc….
Destacar:

Placa de circuito de RF de dupla face

,

placa de circuito de RF de 4 mil

,

placa PCB de 4350 Rogers

Descrição do produto

4mil rogers 4350 placa de circuito RF dupla face



Os laminados cerâmicos de hidrocarbonetos com o número de peça RO4350B destinam-se a fornecer desempenho aprimorado de alta frequência e fabricação de circuitos de baixo custo.Uma vez que as frequências de trabalho atingem 500 MHz e além, os projetistas têm um número muito menor de laminados para escolher.



Rogers 4350 tem espessura larga.Como 10 mils, 20 mils, 30 mils, etc. A ampla faixa de espessura pode atender às necessidades do cliente em design de espessura multipul.



Principais aplicações:

Radares e sensores automotivos

Antenas de estação base celular

Satélites de transmissão direta



Valor Típico RO4350B
Propriedade RO4350B Direção Unidades Doença Método de teste
Constante Dielétrica, εProcesso 3,48±0,05 Z   10 GHz/23 ℃ IPC-TM-650 2.5.5.5 Linha de tiras presa
Constante dielétrica, εDesign 3,66 Z   8 a 40 GHz Método de comprimento de fase diferencial
Fator de Dissipação,δ 0,0037
0,0031		 Z   10 GHz/23 ℃
2,5 GHz/23 ℃		 IPC-TM-650 2.5.5.5
Coeficiente Térmico de ε +50 Z ppm/℃ -50℃ a 150℃ IPC-TM-650 2.5.5.5
Resistividade volumétrica 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistividade superficial 5,7x109   MΩ COND A IPC-TM-650 2.5.17.1
Força elétrica 31.2(780) Z Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Módulo de Tração 16.767 (2.432)
14.153 (2.053)		 x
Y		 MPa(ksi) RT ASTM D 638
Resistência à tracção 203(29.5)
130(18.9)		 x
Y		 MPa(ksi) RT ASTM D 638
Resistência à flexão 255
(37)		   MPa
(kpsi)		   IPC-TM-650 2.4.4
Estabilidade dimensional <0,5 X,Y mm/m
(mil/polegada)		 após gravação+E2/150℃ IPC-TM-650 2.4.39A
Coeficiente de expansão térmica 10
12
32		 x
Y
Z		 ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA A IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Condutividade térmica 0,69   W/M/oK 80℃ ASTM C518
Absorção de umidade 0,06   % 48 horas de imersão 0,060"
temperatura da amostra 50 ℃		 ASTM D 570
Densidade 1,86   g/cm3 23℃ ASTM D 792
Força da Casca de Cobre 0,88
(5.0)		   N/mm
(pli)		 depois da solda flutuar 1 oz.
Folha EDC		 IPC-TM-650 2.4.8
Inflamabilidade (3)V-0       UL 94
Compatível com processos sem chumbo Sim

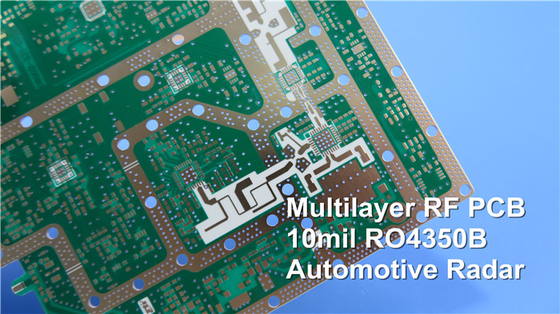

4mil Rogers 4350 placa de circuito de RF de dupla face PCB 0,101 mm de espessura 0
