Placas de circuito de alta frequência Rogers 4350 PCB dupla face 10 mil
  • Nome
  • Nome

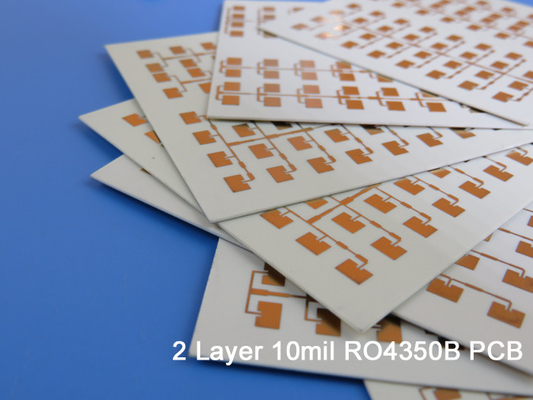

Placas de circuito de alta frequência Rogers 4350 PCB dupla face 10 mil

MOQ: 1PCS
preço: USD9.99-99.99
Embalagem padrão: Sacos de vácuo + caixas
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 peças por mês
Informações
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-8.V1.0
matéria-prima:
Rogers 4350
Contagem da camada:
2 camadas
Espessura do PWB:
10 mil
acabamento de superfície:
Ouro da imersão
Destacar:

Placas de circuito de alta frequência de dupla face

,

placas de circuito PCB Rogers 4350

,

placa PCB Rogers 10 Mil

Descrição do produto

Rogers 4350 dobro do PWB 10 mil. tomou partido placas de circuito de alta frequência



A alta frequência PCBs de Rogers 4350 é feita das estratificações cerâmicas do hidrocarboneto que são projetadas oferecer o desempenho de alta frequência superior e baixas aplicações custadas do volume alto. Não são PTFE que podem ser fabricados usando a cola Epoxy padrão/vidro (FR-4) dos processos.



Tem uma constante dielétrica de 3,48, fator de dissipação de 0,0037 em 10 gigahertz. A baixos tolerância dielétrica e de pequenas perdas permitem aplicações com frequências de funcionamento mais altas.



O coeficiente da expansão dos roges 4350 circuitos é similar àquele do cobre que permite a placa que exibe a estabilidade dimensional excelente. E tem um Tg de >280°C (536°F), assim que das características da expansão permanecem estável sobre a escala inteira do circuito que processa temperaturas.



Rogers RO4350B PCBs foi usado sucessfullly mais de 10 anos nos amplificadores de poder superior, nos amplificadores de potência da micro-ondas, nas antenas celluar etc. da estação base.



Valor típico de RO4350B
Propriedade RO4350B Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline apertado 2.5.5.5
Constante dielétrica, εDesign 3,66 Z   8 a 40 gigahertz Método do comprimento da fase diferencial
Dissipação Factortan, δ 0,0037
0,0031		 Z   10 GHz/23℃
2,5 GHz/23℃		 IPC-TM-650 2.5.5.5
Coeficiente térmico do ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistividade de volume 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistividade de superfície 5,7 x109   MΩ COND A IPC-TM-650 2.5.17.1
Força elétrica 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Módulo elástico 16.767 (2.432)
14.153 (2.053)		 X
Y		 MPa (ksi) RT ASTM D 638
Resistência à tração 203 (29,5)
130 (18,9)		 X
Y		 MPa (ksi) RT ASTM D 638
Força Flexural 255
(37)		   MPa
(kpsi)		   IPC-TM-650 2.4.4
Estabilidade dimensional <0>X, Y mm/m
(mil./polegada)		 após etch+E2/150℃ IPC-TM-650 2.4.39A
Coeficiente da expansão térmica 10
12
32		 X
Y
Z		 ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
TD 390   ℃ TGA   ASTM D 3850
Condutibilidade térmica 0,69   W/M/oK 80℃ ASTM C518
Absorção da umidade 0,06   % 48hours imersão 0,060"
temperatura 50℃ da amostra		 ASTM D 570
Densidade 1,86   gm/cm3 23℃ ASTM D 792
Casca de cobre Stength 0,88
(5,0)		   N/mm
(pli)		 após o flutuador da solda 1 onça.
Folha do EDC		 IPC-TM-650 2.4.8
Inflamabilidade (3) V-0       UL 94
Processo sem chumbo compatível Sim







Placas de circuito de alta frequência Rogers 4350 PCB dupla face 10 mil 0
