Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material PCB: | Laminados de PTFE reforçados com fibra de vidro | Constante dielétrica: | 2.3 |
|---|---|---|---|
| Contagem de camadas: | PCB de face única, PCB de dupla face, PCB multicamadas, PCB híbrida | Espessura dielétrica: | 31 mil (0,787 mm), 93 mil (2,286 mm), 125 mil (3,175 mm) |
| peso de cobre: | 1 oz (35 µm), 2 onças (70 µm) | Revestimento de superfície: | Ouro de imersão, HASL, prata de imersão, estanho de imersão, cobre nu, OSP, banhado a ouro puro etc. |
| Realçar: | PCB de micro-ondas de fibra de vidro tecida,PCB de micro-ondas à base de PTFE,placa PCB Rogers de 125 mil |
||

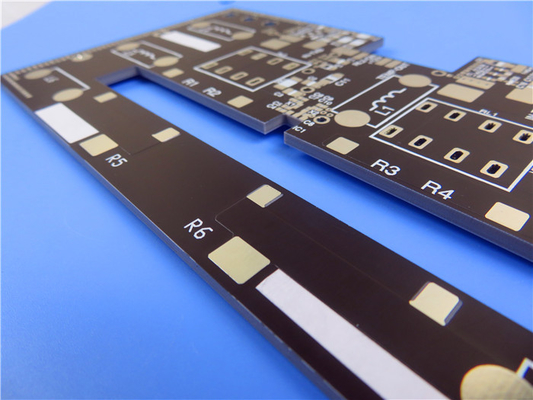

PWB PTFE-baseado reforçado fibra de vidro tecido da micro-ondas de Rogers DiClad 870 31mil 93mil 125mil
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
DiClad 870 estratificações é materiais compostos tecidos de fiberglass/PTFE para o uso como carcaças da placa de circuito impresso. Em comparação com a fibra de vidro não tecida reforçou estratificações PTFE-baseadas de constantes dielétricas comparáveis, o reforço tecido da fibra de vidro em DiClad 870 fornece a maior estabilidade dimensional.
DiClad 870 estratificações oferece umas mais baixas constantes dielétricas (DK) e uns fatores de dissipação em uma espessura similar como outras estratificações na série de DiClad usando menos dobras da fibra de vidro tecida e uma relação mais alta do índice de PTFE.
Características & benefícios
1. Constante dielétrica de 2,33 em 10GHz e em 1 megahertz
2. Fator de dissipação de .0013 em 10GHz
3. A absorção da mais baixa umidade entre PTFE baseou compostos
4. DK estável sobre uma escala de frequência larga assegurando a transição fácil do projeto e a escalabilidade do projeto
5. A baixa DK apoia uma linha larguras mais larga para uma mais baixa perda de inserção
6. O cobre combinou CTE na linha central de X e de Y
7. Valor excelente da desgaseificação no TML, em CVCM e em WVR.
8. Exigências das reuniões de UL94-V0
Nossa capacidade do PWB (DiClad 870)
| Capacidade do PWB (DiClad 870) | |
| Material do PWB: | A fibra de vidro tecida reforçou estratificações de PTFE |
| Designação: | DiClad 870 |
| Constante dielétrica: | 2,3 |
| Contagem da camada: | PWB Sinlge-tomado partido, PWB frente e verso, PWB da Multi-camada, PWB híbrido |
| Espessura dielétrica: | 31mil (0.787mm), 93mil (2.286mm), 125mil (3.175mm) |
| Peso de cobre: | 1oz (35µm), 2oz (70µm) |
| Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, vermelho, amarelo. |
| Revestimento de superfície: | O ouro da imersão, HASL, prata da imersão, lata da imersão, cobre desencapado, OSP, ouro puro chapeou etc…. |
Aplicações típicas
1. Comercial posto em fase - redes da disposição
2. Antenas de rádio de Digitas
3. Filtros, acopladores, LNAs
4. Sistemas de orientação
5. Antenas de pequenas perdas da estação base
6. Redes da alimentação do radar
Nossas vantagens
1. Vastas gamas de materiais de alta frequência: Rogers, Taconic, Wangling, Isola, Shengyi etc.
2. oficina 16000㎡; capacidade da saída 30000㎡ pelo mês; 8000 tipos de PWB pelo mês;
3. ISO9001, ISO14001, ISO13485, UL certificou a fábrica de fabricação;
4. Verificação rápida de CADCAM e cotação livre do PWB;
5. Mais do que os anos 20+ de experiência de alta frequência do PWB;
6. Método de envio diversificado: Fedex, DHL, TNT, EMS;
7. Nenhuns MOQ, baixo custo para protótipos e quantidade pequena das corridas;
8. Entrega no tempo: >98%; Taxa da queixa do cliente: <1>
Apêndice: Folha de dados de DiClad 870
| Propriedade | DiClad 870 | Circunstância | Método do teste |
| Propriedades elétricas | |||
| Constante dielétrica @ 10 gigahertz | 2,33 | C23/50 | IPC TM-650 2.5.5.5 |
| Constante dielétrica @ 1 megahertz | 2,33 | C23/50 | IPC TM-650 2.5.5.3 |
| Fator de dissipação @ 10 gigahertz | 0,0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Fator de dissipação @ 1 megahertz | 0,0009 | C23/50 | IPC TM-650 2.5.5.3 |
| Coeficiente térmico de Er (ppm/°C) | -161 | -10°C a +140°C | IPC TM-650 2.5.5.5 Adaptado |
| Resistividade de volume (MΩ-cm) | 1,5 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistividade de superfície (MΩ) | 3,4 x 10 7 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistência de arco | >180 | D48/50 | ASTM D-495 |
| Divisão dielétrica (quilovolts) | >45 | D48/50 | ASTM D-149 |
| Propriedades mecânicas | |||
| Força de casca (polegada de lbs.per) | 14 | Após o esforço térmico | IPC TM-650 2.4.8 |
| Módulo elástico (kpsi) | 485 (DM), 346 (CD) | , 23°C | ASTM D-638 |
| Resistência à tração (kpsi) | 14,9 (DM), 11,2 (CD) | , 23°C | ASTM D-882 |
| Módulo compressivo (kpsi) | 327 | , 23°C | ASTM D-695 |
| Módulo Flexural (kpsi) | 437 | , 23°C | ASTM D-790 |
| Propriedades térmicas | |||
| Coeficiente da expansão térmica (ppm/°C) linha central da linha central Z da linha central Y de X | 17 29 217 | 0°C a 100°C | Analisador termomecânico do IPC TM-650 2.4.24 Mettler 3000 |
| Condutibilidade térmica (W/mK) | 0,257 | 100°C | ASTM E-1225 |
| UL da inflamabilidade | Exigências das reuniões de UL94-V0 | C48/23/50, E24/125 | O vertical do UL 94 queima IPC TM-650 2.3.10 |
| Propriedades físicas | |||
| Densidade (g/cm3) | 2,26 | , 23°C | Método A de ASTM D-792 |
| Absorção de água (%) | 0,02 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| A perda maciça total da desgaseificação (%) recolheu o vapor de água condensável temporário do material (%) recupera (%) o condensado visível (o ±) | 0,02 0,00 0,01 NÃO | 125°C, ≤ 10-6 torr | Máximo 0,10% do máximo 1,00% da NASA SP-R-0022A |
