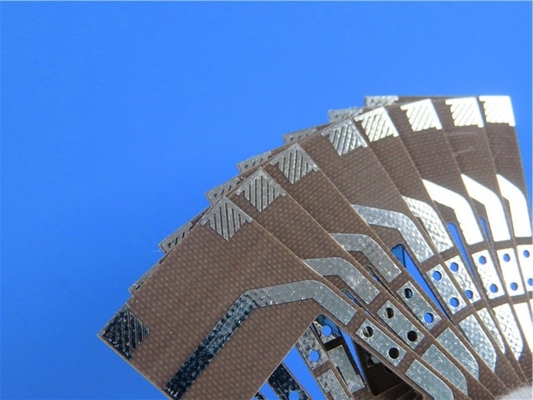

PCB de micro-ondas DiClad 870 com HASL Dupla face 31 mil 0,8 mmEspessosem Solder Maks sem Silkscreen
(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Descrição geral
Este é um tipo de PCB de micro-ondas de dupla face construído em substratos DiClad 870 de 31 mil.É uma placa de circuito impresso simples sem máscara de solda ou serigrafia.O acabamento da superfície das almofadas é protegido por nível de solda de ar quente (HASL), tipo sem chumbo.Tem um tamanho de placa de 30 mm x 80 mm, acabamento em cobre de 1 onça.
Todos os testes de curto-circuito aberto e adesão estrita aos padrões IPC-Class-II são realizados nas placas antes do envio.São embalados a vácuo com uma caixa de 12 kg e um saco contendo 25 pranchas para embarque.
Parâmetros PCB
| TAMANHO DO PCB | 80mm x 300mm = 1 peça |
| TIPO DE PLACA | PCB de alta frequência, PCB de micro-ondas |
| Número de camadas | 2 camadas |
| Componentes de montagem em superfície | SIM |
| Componentes do Furo Passante | N / D |
| EMPILHAMENTO DE CAMADAS | cobre ------- 17um (0,5 onças) + camada superior da placa |
| DiClad 870, 0,787 mm | |
| cobre ------- 17um (0,5 oz) + camada inferior da placa | |
| TECNOLOGIA | |
| Traço mínimo e espaço: | 15 mil / 15 mil |
| Furos Mínimo / Máximo: | 0,9 mm / 0,9 mm |
| Número de furos diferentes: | 1 |
| Número de furos de perfuração: | 4 |
| Número de slots fresados: | 1 |
| Número de recortes internos: | 1 |
| Controle de Impedância: | não |
| Número de dedo de ouro: | 0 |
| MATERIAL DA PLACA | |
| Vidro Epóxi: | DiClad 870, 0,787 mm |
| Folha final externa: | 1 onça |
| Folha final interna: | 1 onça |
| Altura final do PCB: | 0,9 mm ±0,12 |
| REVESTIMENTO E REVESTIMENTO | |
| Acabamento de superfície | HASL Pb livre |
| A máscara de solda aplica-se a: | N / D |
| Cor da Máscara de Solda: | N / D |
| Tipo de máscara de solda: | N / D |
| CONTORNO/CORTE | Roteamento |
| MARCAÇÃO | |
| Lado da Legenda do Componente | N / D |
| Cor da Legenda do Componente | N / D |
| Nome ou logotipo do fabricante: | N / D |
| ATRAVÉS DA | Orifício passante revestido (PTH), tamanho mínimo de 0,9 mm. |
| CLASSIFICAÇÃO DE INFLAMBILIDADE | 94V-0 |
| TOLERÂNCIA DE DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Revestimento da placa: | 0,0029" |
| Tolerância de perfuração: | 0,002" |
| TESTE | Teste elétrico 100% antes do envio |
| TIPO DE ARTE A SER FORNECIDA | arquivo de e-mail, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVIÇO | Em todo o mundo, globalmente. |
Nossa capacidade de PCB (2023)
| Parâmetro | Valor |
| Contagens de camadas | 1-32 |
| Materiais de Substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/Duriod 5880;RT/Duriod 5870, RT/Duroid 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroid 5880LZ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350;TC600;DiClad 880, DiClad 870, DiClad 527;IsoClad 917;CLTE, CLTE-XT, CLTE-AT, CLTE-MW;Nelco N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4 (Alta Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 Alta CTI>600V;Poliimida, PET;Núcleo Metálico etc |
| Tamanho máximo | Teste de vôo: 900*600mm, teste de fixação 460*380mm, sem teste 1100*600mm |
| Tolerância do Contorno do Quadro | ±0,0059" (0,15 mm) |
| Espessura do PCB | 0,0157" - 0,3937" (0,40 mm - 10,00 mm) |
| Tolerância de espessura (T≥0,8 mm) | ±8% |
| Tolerância de espessura (t＜0,8 mm) | ±10% |
| Espessura da camada de isolamento | 0,00295" - 0,1969" (0,075 mm -- 5,00 mm) |
| Trilha Mínima | 0,003" (0,075 mm) |
| Espaço Mínimo | 0,003" (0,075 mm) |
| Espessura externa do cobre | 35µm--350µm (1oz-10oz) |
| Espessura interna do cobre | 17µm--350µm (0,5 onças - 10 onças) |
| Furo de Perfuração (Mecânico) | 0,0079" - 0,25" (0,2 mm - 6,35 mm) |
| Furo acabado (mecânico) | 0,0039"-0,248" (0,10mm--6,30mm) |
| Tolerância de Diâmetro (Mecânica) | 0,00295" (0,075 mm) |
| Registro (mecânico) | 0,00197" (0,05 mm) |
| Proporção da tela | 12:1 |
| Tipo de máscara de solda | LPI |
| ponte mínima de máscara de solda | 0,00315" (0,08 mm) |
| Folga mínima da máscara de solda | 0,00197" (0,05 mm) |
| Plugue via Diâmetro | 0,0098" - 0,0236" (0,25 mm - 0,60 mm) |
| Tolerância de controle de impedância | ±10% |
| Acabamento de superfície | HASL, HASL LF, ENIG, estanho de imersão, prata de imersão, OSP, dedo de ouro, banhado a ouro puro etc. |
Nós entregamos em todo o mundo?
Todos os PCBs adquiríveis através da Bicheng Ltd podem ser despachados em todo o mundo para qualquer país não embargado.Escolheremos as transportadoras adequadas para você entre DHL, FedEx, TNT, UPS, EMS e Aramex
Os materiais de alta frequência estão em estoque?
Mantemos a maior parte do material de alta frequência em estoque com quantidade de protótipos, como material Rogers com série 3000, série 4000, série 5000, série 6000 etc, material Taconic com série RF, série TLX, série TLY etc, material Wangling F4B com DK2 .2, DK2.65 etc. Uma vez que o material de alta frequência tem tanta variedade, você pode consultar nossos vendedores antes de fazer o pedido.
Posso Recolher a Minha Encomenda?
Não há nenhum problema em retirar o pedido de placas ou a coleta de PCBs de nossas instalações através de sua conta na DHL, UPS ou FedEx, etc. Ajudaremos a preparar os documentos ou arquivos de exportação necessários para a declaração alfandegária.
Quanto vai custar para entrega?
Temos várias operadoras para escolher.Normalmente, escolheremos um com a melhor taxa de envio para você.Se o seu pedido for urgente, podemos ajudar a escolher o despachante com pontualidade rápida.
Posso devolver meus PCBs?
PCBs são produtos irreversíveis feitos sob medida, não é permitido devolver os itens se não houver problemas de qualidade.
Quando meu pedido chegará?
Todos os PCBs são despachados no mesmo dia se a fabricação for concluída antes das 17h.Para clientes asiáticos, você pode obtê-lo em 2-3 dias, clientes europeus em 6-7 dias e americanos (norte e sul) em 6-7 dias, porém as transportadoras não garantem isso devido à complexidade do transporte.
Vou precisar assinar meu pacote?
Despachamos todos os pedidos usando DHL, UPS, FedEx, TNT, Aramex ou EMS, para que sejam totalmente rastreados e possam exigir uma assinatura.
Como posso rastrear meu pedido?
Depois que suas placas PCB forem despachadas, você receberá uma confirmação de envio por e-mail de nossas vendas, incluindo um número de rastreamento.Você pode rastrear esse número em seus sites oficiais.
O que devo fazer se minha encomenda for danificada ou perdida?
Esta situação é rara em nossos negócios diários.As placas PCB são embaladas com materiais de bolhas dentro e com caixa KK fora para proteger seus PCBs.No entanto, se o seu pacote for perdido ou danificado, você deve entrar em contato conosco imediatamente para que possamos entrar em contato com a transportadora e providenciar a produção de substituição.Guarde todos os itens danificados, incluindo embalagens danificadas, para referência.
