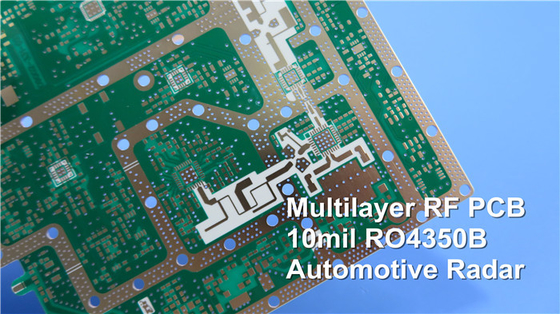

antena tomada partido dobro do remendo da placa de circuito do PWB RF de 60mil 1.524mm RO4350B Rogers

Rogers 4350 PCB é um material de placa de circuito de alto desempenho amplamente utilizado em várias aplicações de alta frequência. É um tipo de material laminado de alta frequência que oferece excelentes propriedades elétricas e mecânicas, tornando-o uma escolha popular na indústria eletrônica. A Bicheng PCB, uma fornecedora líder de PCB, oferece PCB de alta frequência com substratos Rogers 4350 com alta precisão e eficiência.

RO4350B é um material laminado de alta frequência fabricado pela Rogers Corporation. É conhecido por suas excelentes propriedades dielétricas, baixo fator de dissipação e estabilidade térmica. O RO4350B tem uma constante dielétrica de 3,48 ± 0,05 a 10 GHz e 23 °C, conforme testado pelo método IPC-TM-650 2.5.5.5 Clamped Stripline. Usando a Técnica de Comprimento de Fase Diferencial, a constante dielétrica do material abrange de 8 a 40 GHz.Uma das principais vantagens do RO4350B é seu baixo fator de dissipação, com um fator de dissipação tan(δ) de 0,0037 a 10 GHz e 23 °C, e 0,0031 a 2,5 GHz e 23 °C, conforme testado pelo IPC-TM-650 2.5.5.5. Esse baixo fator de dissipação o torna um material ideal para aplicações de alta frequência que exigem baixa perda de sinal.O RO4350B também possui alta estabilidade térmica, com um coeficiente térmico de ε de +50 ppm/°C de -50 °C a 150 °C, conforme testado pelo IPC-TM-650 2.5.5.5. Essa propriedade garante que as propriedades elétricas do material permaneçam estáveis mesmo em altas temperaturas.

Em termos de propriedades mecânicas, o RO4350B tem um módulo de tração de 16.767 MPa (2.432 ksi) na direção X e 14.153 MPa (2.053 ksi) na direção Y, conforme testado pela ASTM D 638. Ele também tem uma resistência à tração de 203 MPa (29,5 ksi) na direção X e 130 MPa (18,9 ksi) na direção Y. A resistência à flexão do RO4350B é de 255 MPa (37 kpsi) conforme testado pelo IPC-TM-650 2.4.4. A estabilidade dimensional do RO4350B é inferior a 0,5 mm/m (mil/polegada) após gravação + 150 °C, conforme testado pelo IPC-TM-650 2.4.39A.

O RO4350B tem um coeficiente de expansão térmica de 10 ppm/°C na direção X, 12 ppm/°C na direção Y e 32 ppm/°C na direção Z, conforme testado pelo IPC-TM-650 2.4.41. Sua temperatura de transição vítrea (Tg) é superior a 280 °C, conforme testado pelo IPC-TM-650 2.4.24.3, e sua temperatura de decomposição (Td) é de 390 °C, conforme testado pela ASTM D 3850. A condutividade térmica do RO4350B é de 0,69 W/M/°K a 80 °C, conforme testado pela ASTM C518.

A rica experiência e as capacidades da Bicheng PCB podem garantir que o produto Rogers 4350 PCB seja otimizado para fabricação. Essa capacidade inclui a verificação do fornecimento para quaisquer problemas de fabricação potenciais e o fornecimento dos ajustes necessários para garantir que o PCB possa ser produzido com alta precisão e eficiência. A Bicheng PCB também pode fornecer orientação sobre a seleção dos materiais e processos de fabricação apropriados para alcançar o desempenho e a confiabilidade desejados.

Ao longo do processo de produção de PCB, é essencial considerar vários parâmetros para garantir a confiabilidade e a funcionalidade do PCB. O tamanho do PCB, as camadas, a tecnologia, o material, a galvanoplastia e o revestimento, e a classificação de inflamabilidade são alguns dos fatores críticos que precisam ser considerados durante o processo de fabricação de PCB. Este artigo explorará os diferentes parâmetros e capacidades de um PCB de alta frequência de face dupla com base nas especificações fornecidas pela Bicheng PCB, uma empresa fornecedora de PCB que oferece serviço mundial.

Aqui, vejamos um tipo de PCB de face dupla de 60 mil baseado em RO4350B.

Tamanho e Tipo de PCB

O tamanho e o tipo do PCB determinam o espaço geral necessário para os componentes eletrônicos serem colocados na placa. Neste caso, o tamanho do PCB é de 135 x 135 mm e o tipo de placa é PCB de alta frequência, PCB de RF. PCBs de alta frequência são usados em aplicações onde sinais de alta frequência precisam ser transmitidos sem perda significativa. PCBs de RF são projetados para operar em frequências acima de 100 MHz e são usados em várias aplicações, como comunicação sem fio, comunicação via satélite e sistemas de radar.

Número de Camadas

O número de camadas em um PCB determina a complexidade do design da placa. Um PCB de face dupla possui duas camadas de cobre, uma em cada lado da placa. Componentes de montagem em superfície e componentes through-hole podem ser colocados em ambos os lados da placa.Empilhamento de CamadasO empilhamento de camadas descreve o arranjo das diferentes camadas do PCB. Neste caso, o empilhamento de camadas é cobre (35 µm) + RO4350B 60 mil + cobre (35 µm). O RO4350B é um material dielétrico de alto desempenho que possui uma constante dielétrica de 3,48 ± 0,05 e um coeficiente térmico de ε de +50 ppm/°C. As camadas de cobre são usadas para fornecer um caminho condutor para os sinais elétricos fluírem através do PCB.TecnologiaA tecnologia usada no PCB determina a trilha e o espaço mínimos, os tamanhos de furo mínimos e máximos e o número de furos diferentes no PCB. Neste caso, a trilha e o espaço mínimos são 11 mil/12 mil, e os tamanhos de furo mínimos e máximos são 0,3 mm e 2,2 mm, respectivamente. O PCB tem um total de 184 furos de perfuração e cinco tamanhos de furo diferentes. O PCB também não possui ranhuras fresadas ou recortes internos.

Controle de Impedância

O controle de impedância é essencial em PCBs de alta frequência, onde a integridade do sinal é crítica. O controle de impedância garante que os sinais elétricos transmitidos através do PCB mantenham uma impedância constante. Neste caso, o PCB não possui controle de impedância.

Material da Placa

O material da placa é o substrato no qual as trilhas condutoras e os componentes são colocados. Neste caso, o material da placa é epóxi de vidro com RO4350B 60 mil, Tg 288 °C. O substrato de epóxi de vidro fornece suporte mecânico, e o RO4350B fornece as propriedades dielétricas necessárias para aplicações de alta frequência.

Galvanoplastia e Revestimento

A galvanoplastia e o revestimento no PCB determinam o acabamento da superfície e a proteção da placa contra elementos externos. Neste caso, o acabamento da superfície é níquel sem eletricidade sobre ouro de imersão (ENIG) com 2 micro polegadas sobre 100 micro polegadas de níquel. O acabamento de superfície ENIG oferece excelente soldabilidade, resistência à corrosão e condutividade elétrica.

Contorno/Corte e Marcação

O contorno/corte e a marcação do PCB determinam a forma da placa e a rotulagem dos componentes. Neste caso, o PCB é roteado, e não há legenda de componente lateral, cor de legenda de componente, ou nome ou logotipo do fabricante.
