Detalhes do produto:
Condições de Pagamento e Envio:
|
Matéria-prima: | DiClad 0.508mm | Contagem da camada: | 2 camadas |
---|---|---|---|
Espessura do PWB: | 0,6 milímetros ±0.1 | Tamanho do PWB: | 68 x 86mm=1up |
Peso de cobre: | 1oz | Revestimento de superfície: | ouro da imersão |
Destacar: | Material de alta frequência do PWB 880,Dupla camada de alta frequência do PWB,material do PWB 60mil |

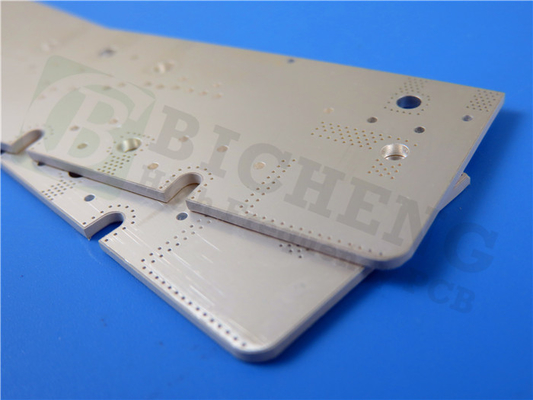

Dupla camada de alta frequência 60mil. do PWB de Rogers DiClad 880 com ouro da imersão
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Rogers DiClad 880 estratificações é feito da fibra de vidro tecida reforçada, os compostos PTFE-baseados que oferecem uma mais baixa constante dielétrica (DK) e uns fatores de dissipação (Df). Estas estratificações são de uso geral no filtro, o acoplador, e aplicações de baixo nível de ruído do amplificador, assim como divisores e combinadores de poder, onde a uniformidade constante e de pequenas perdas dielétricos são importantes.
Deixe-nos olhar um olhar mais atento as propriedades de DiClad 880. Este material é fibra de vidro tecida reforçada e PTFE-baseada, sem nenhum enchimento cerâmico. Sua constante dielétrica é ajustada com cuidado com uma relação de mistura precisa de PTFE e de fibra de vidro, tendo por resultado um valor mais baixo da DK de 2,17 ou de 2,2 em 10 gigahertz e um fator de dissipação mais baixo de 0,0009 @ 10 gigahertz. Contudo, é importante notar que este material pode ter a estabilidade menos dimensional do que altamente materiais da DK.
Em termos das propriedades térmicas, o coeficiente térmico da constante dielétrica (TCDk) de DiClad 880 é relativamente pobre em -160 ppm/°C devido à ausência de todos os enchimentos cerâmicos. Além disso, o coeficiente da expansão térmica (CTE) na Z-linha central torna-se mais alto em 252 ppm/°C, tendo por resultado uma condutibilidade térmica mais fraca de 0,26 W/mK.
DiClad 880 tem uma adesão forte a revestir, como mostrado por sua força de casca de 14 libras/polegada após o esforço térmico. Adicionalmente, a resistividade do resistividade de volume e a de superfície é boa, medindo em 1,4 x 10^9 MΩ-cm e em 2,9 x 10^6 MΩ, respectivamente. O material igualmente tem uma resistência de arco de maior de 180 segundos.
DiClad 880 executa excepcionalmente bem em termos do módulo elástico, da resistência à tração, do módulo compressivo, e do módulo flexural. Tem uma tensão maior de 45 quilos do valor da divisão dielétrica e uma densidade material do ³ de 2,23 g/cm. Cumpre as exigências de padrões da inflamabilidade UL94-V0 e tem uma absorção de maré baixa de 0,02%.
DiClad 880 igualmente tem propriedades impressionantes da desgaseificação, com uma baixa perda maciça total de 0,01% e um limite material condensável temporário recolhido de 0,10%. Tem um vapor de água recupera uma taxa de 0,01%, indicando a resistência à absorção do vapor de água, e nenhum condensado visível esta presente durante o uso. Estes parâmetros demonstram esse DiClad 880 são altamente estáveis e seguros.
DiClad 880 PCBs está disponível em várias contagens da camada, em PCBs único-tomado partido, frente e verso, multilayer, e híbrido incluir, e vem em espessuras dielétricas diferentes de 20mil (0.508mm), de 30mil (0.762mm), e de 60mil (1.524mm). Estão igualmente disponíveis nos pesos de cobre de 1oz (35µm) e de 2oz (70µm), reservando para a flexibilidade no projeto.
O tamanho do PWB é limitado a 400mm por 500mm mas pode ser fabricado para caber várias aplicações. A máscara da solda vem em uma escala das cores, incluir verde, preto, azul, amarelo, e vermelho.
O revestimento de superfície do PWB de DiClad 880 é customizável e disponível nas opções diferentes, incluindo o ouro da imersão, o nível de solda do ar quente (HASL), a prata da imersão, a lata da imersão, o cobre desencapado, OSP, e o ouro puro chapearam, entre outros.
DiClad880 PCBs são versáteis e para encontrar a utilidade em uma variedade de aplicações, incluindo redes da alimentação do radar, comercial posto em fase - redes da disposição, antenas de pequenas perdas da estação base, e sistemas de orientação.
Finalmente, o material de DiClad 880 é compatível com ambos os processos de cobre e diretos electroless tradicionais da metalização do depósito, fazer o processo da fabricação simples e conveniente. A maioria de revestimentos de superfície, tais como HASL, lata, prata, níquel/ouro, e OSP, foram aplicados a DiClad 880 sem nenhumas edições ou principais preocupações.
Especificações do PWB
TAMANHO DO PWB | 68 x 86mm=1up |
TIPO DA PLACA | O dobro tomou partido PWB |
Número de camadas | 2 camadas |
Componentes de superfície da montagem | SIM |
Através dos componentes do furo | NÃO |
STACKUP DA CAMADA | cobre ------- 0,5 onças) +plate camada SUPERIOR de 17um ( |
DiClad 0.508mm | |
cobre ------- 17um (0,5 onças) + camada do BOT da placa | |
TECNOLOGIA | |
Traço e espaço mínimos: | mil. 10 mil./10 |
Furos mínimos/máximos: | 0,5 milímetros/1,0 milímetros |
Número de furos diferentes: | 4 |
Número de furos de broca: | 12 |
Número de entalhes moídos: | 0 |
Número de entalhes internos: | 2 |
Controle da impedância: | não |
Número de dedo do ouro: | 0 |
MATERIAL DA PLACA | |
Cola Epoxy de vidro: | DiClad880 0.508mm |
Folha final externo: | 1,0 onças |
Folha final interna: | N/A |
Altura final do PWB: | 0,6 milímetros ±0.1 |
CHAPEAMENTO E REVESTIMENTO | |
Revestimento de superfície | Ouro da imersão, 88,2% |
Solde a máscara para aplicar-se a: | N/A |
Cor da máscara da solda: | N/A |
Tipo da máscara da solda: | N/A |
CONTOUR/CUTTING | Roteamento |
MARCAÇÃO | |
Lado da legenda componente | N/A |
Cor da legenda componente | N/A |
Fabricante Name ou logotipo: | N/A |
ATRAVÉS DE | Chapeado através do furo (PTH), tamanho mínimo 0.5mm. |
AVALIAÇÃO DE FLAMIBILITY | 94V-0 |
TOLERÂNCIA DA DIMENSÃO | |
Dimensão do esboço: | 0,0059" |
Chapeamento da placa: | 0,0029" |
Tolerância da broca: | 0,002" |
TESTE | Expedição prévia do teste elétrico de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
