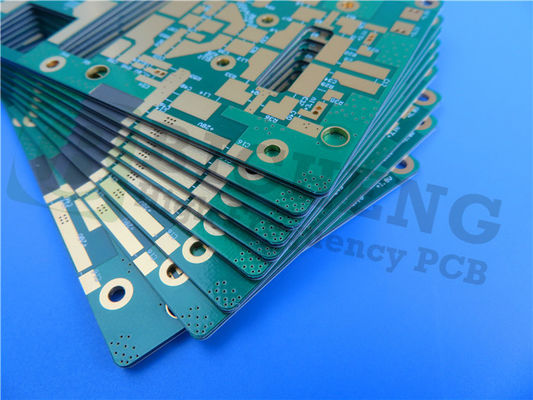

Rogers RT / Duroid 5880LZ PCB explorando leveza e capacidades

descrição
Destacar:

Rogers RT PCB

,

PCB laminados

,

Material composto do PWB de Rogers RT

As estratificações de Rogers RT/duroid 5880LZ são os materiais compostos que são enchidos com o PTFE. São projetados especificamente para o uso em exigir aplicações de circuito da tira-linha e da micro-tira. Estas estratificações contêm um enchimento original que conduza a uma baixa densidade de 1,4 gm/cm3, fazendo os de pouco peso e ideais para aplicações de capacidade elevada, peso-sensíveis.



Os RT/duroid 5880LZ PCBs têm uma constante de dielétrico muito baixa de 2,0 fator +/--0,04 e um baixo de dissipação que varia de .0021 a .0027 em 10GHz. A constante dielétrica é uniforme do painel ao painel e das sobras constantes sobre uma escala de frequência larga. O baixo fator de dissipação estende a utilidade dos estes PCBs à Ku-faixa e acima.



As aplicações típicas de estratificações de RT/duroid 5880LZ incluem sistemas transportados por via aérea da antena, redes de pouco peso da alimentação, antenas de rádio digitais pontos a ponto, e outras aplicações similares.

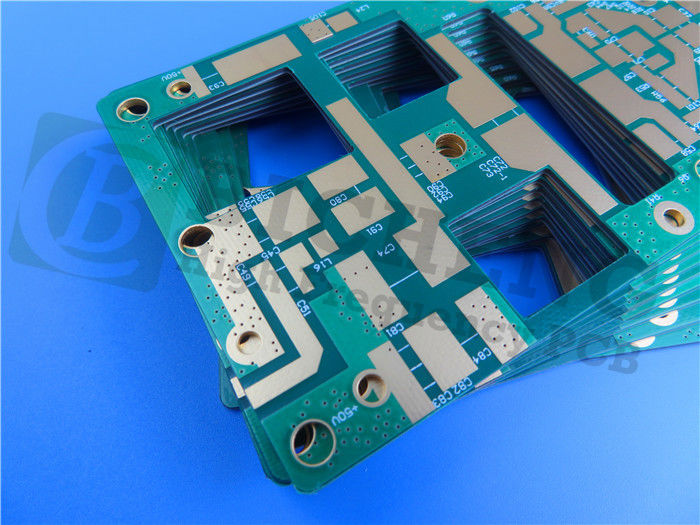

Rogers RT / Duroid 5880LZ PCB explorando leveza e capacidades 0



Propriedade Valor típico RT/duroid® 5880LZ Sentido Unidades Circunstância Método do teste
Constante dielétrica er, processo 2,00 ± 0,04 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
Constante dielétrica er, projeto 2,00 Z   8 gigahertz - 40 gigahertz Método do comprimento da fase diferencial
Fator de dissipação, bronzeado Tipo: 0,0021 máximo: 0,0027 Z   10GHz/23°C IPC-TM-650, 2.5.5.5
Coeficiente térmico da constante dielétrica, er +20 Z ppm/°C -50°C a 150°C 10GHz IPC-TM-650, 2.5.5.5
Resistividade de volume X 1,74 10^7   Mohm•cm C-96/35/90 IPC-TM-650, 2.5.17.1
Resistividade de superfície 2,08 X 10^6   Mohm C-96/35/90 IPC-TM-650, 2.5.17.1
Força elétrica 40   Quilovolt D48/50 IPC-TM-650, 2.5.6
Estabilidade dimensional -0,38 X, Y %   IPC-TM-650, 2.4.39A
Absorção da umidade 0,31   % 24 hours/23°C IPC-TM-650, 2.6.2.1
Condutibilidade térmica 0,33 Z W/m/°K 80°C ASTM C518
Coeficiente da expansão térmica 54, 47 40 X, Y Z ppm/°C 0 a 150°C IPC-TM-650, 2.4.41
Desgaseificação
TML 0,01   %   ASTM E-595
CVCM 0,01
WVR 0,01
Densidade 1,4   gm/cm^3   ASTM D792
Casca de cobre >4,0   pli   IPC-TM-650, 2.4.8
Inflamabilidade Vo       UL 94
Processo sem chumbo compatível SIM
