Detalhes do produto:
|
| Realçar: | Placa de circuito PCB comercial,Blog PCB impresso RF,Placa de circuito impresso RF TLF-35 |
||
|---|---|---|---|

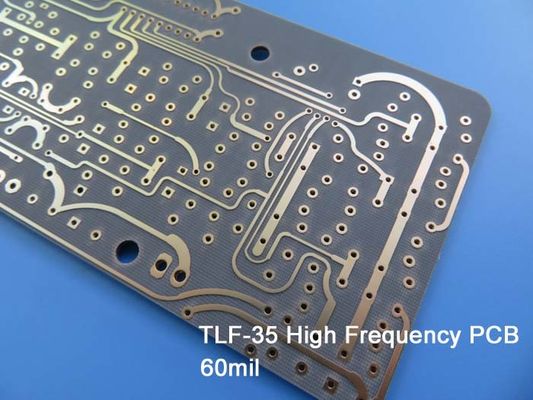

A placa de circuito impresso Taconic TLF-35 RF é um produto feito sob medida que fornece recursos de alta frequência para uma variedade de aplicações comerciais de micro-ondas e radiofrequência.Com uma espessura de 60 mil (1,524 mm) e banho de ouro por imersão, o PCB TLF-35 foi projetado para fornecer excelente resistência ao descascamento de cobre de 1/2 onça e 1 onça, o que é particularmente importante para fins de retrabalho.
Uma das principais características do TLF-35 PCB é sua taxa de absorção de umidade ultrabaixa e baixo fator de dissipação, o que minimiza a mudança de fase com a frequência.Além disso, o uso de tecidos em seu design garante que o PCB TLF-35 seja dimensionalmente estável.Os materiais de base do TLF-35 PCB exibem inflamabilidade de V-0 e são testados de acordo com IPC-TM-650.
| TLF-35-xxxx-A VALORES TÍPICOS | |||||
| Propriedade | Método de teste | Unidades | Valor | Unidades | Valor |
| Constante dielétrica em 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 3,50±0,05 | 3,50±0,05 | ||
| Fator de dissipação em 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0016 | 0,0016 | ||
| Fator de dissipação em 10 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0022 | 0,0022 | ||
| Absorção de água | IPC-TM 650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Resistência à casca (1 onça de cobre) | IPC-TM 650 2.4.8 | Lbs./polegada linear | 10 | M/mm | 1.8 |
| Resistividade volumétrica | IPC-TM 650 2.5.17.1 | Mohm.cm | 2,0 x 109 | Mohm.cm | 2,0 x 109 |
| Resistividade superficial | IPC-TM 650 2.5.17.1 | Mohm | 3,0 x 108 | Mohm | 3,0 x 108 |
| Resistência à Flexão no Comprimento | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
| Resistência à Flexão Transversal | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
| Condutividade térmica | IPC-TM 650 2.4.50 | W/m/K | 0,37 | W/m/K | 0,37 |
| xy CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| Inflamabilidade | UL-94 | V-0 | V-0 | ||
O TLF-35 PCB tem uma baixa constante dielétrica de 3,5 +/-0,05 e um baixo fator de dissipação de 0,002.Esses recursos o tornam uma excelente escolha para uma variedade de aplicações, incluindo filtros, acopladores, divisores, combinadores, misturadores, antenas, amplificadores de alta potência, repetidores, componentes passivos e scanners médicos.
Além de suas capacidades de alta frequência, o TLF-35 PCB oferece vários benefícios, incluindo seu baixo custo, excelente resistência ao descascamento, fator de dissipação excepcionalmente baixo, baixa absorção de umidade e confiabilidade térmica muito alta.
É importante observar que a imagem e os parâmetros mostrados são apenas para referência, pois as Placas de Circuito Impresso são produtos feitos sob medida.No geral, a placa de circuito impresso Taconic TLF-35 RF é a escolha ideal para quem busca uma solução de baixo custo e alto desempenho para suas aplicações de alta frequência.
