Detalhes do produto:
|
Realçar: | Blogue de PCB de máscara de solda,PCB de RF de material de vidro PTFE,PCB de RF de 50 mil |
---|

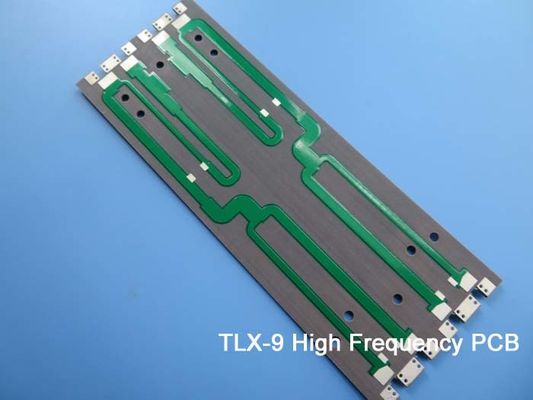

Vejamos nossa última remessa de PCB TLX-9.Um PCB rígido de 2 camadas personalizado foi fornecido para atender aos requisitos exclusivos de nossos clientes, utilizando material de vidro TLX-9 PTFE e um processo sem chumbo para desempenho e confiabilidade ideais.A faixa de temperatura de -40℃ a +85℃ na qual nosso PCB pode operar o torna ideal para uso em ambientes hostis.
Excelente integridade de sinal e desempenho são fornecidos pelo empilhamento, que consiste em cobre acabado de 35um, dielétrico TLX-9 de 50 mil (1,27 mm) e cobre acabado de 35um.As dimensões da placa são 95 mm x 87 mm, com um traço/espaço mínimo de 6/6 mils e um tamanho mínimo de furo de 0,5 mm.Nosso PCB não possui vias cegas ou enterradas, e a espessura da placa acabada de 1,35 mm é garantida.
O peso de Cu acabado é de 1 onça (1,4 mils) em todas as camadas e a espessura do chapeamento é de 1 mil.Este PCB usa um acabamento de superfície de Hot Air Soldering Level (HASL), com uma serigrafia superior branca e uma máscara de solda superior verde.E o PCB não tem serigrafia inferior ou máscara de solda inferior e nenhuma serigrafia nas almofadas de solda.Um teste 100% elétrico é usado para garantir a mais alta qualidade.
Para este PCB, atendendo ao padrão IPC-Class-2, inclui 68 componentes, 110 pads totais, 81 pads thru-hole, 29 pads SMT superiores, 0 pads SMT inferiores, 112 vias e 14 redes.A arte Gerber RS-274-X é fornecida e nossos serviços estão disponíveis em todo o mundo.
Na Bicheng PCB, soluções de PCB personalizadas são oferecidas para atender às necessidades exclusivas de nossos clientes, e nossa equipe de especialistas trabalhará em estreita colaboração com você para entender suas necessidades.O material de vidro TLX-9 PTFE usado garante que nosso PCB possa operar em temperaturas extremas e ambientes hostis, tornando-o ideal para uso nas indústrias aeroespacial, de telecomunicações e militar.
O empilhamento de PCB oferece excelente integridade e desempenho de sinal, garantindo funcionalidade confiável e eficiente do seu produto.O uso de um acabamento de superfície de Hot Air Soldering Level (HASL) torna nosso PCB fácil de usar e soldar, adequado para usuários experientes e novatos.
O PCB demonstra a qualidade e confiabilidade de nossos produtos, com um teste 100% elétrico usado para garantir que cada PCB atenda aos nossos altos padrões antes do envio para nossos clientes.
Na Bicheng PCB, o compromisso de fornecer soluções de PCB personalizadas da mais alta qualidade que atendam às necessidades específicas de nossos clientes é uma prioridade.Confie em nós para lhe fornecer uma solução de PCB que atenda às suas necessidades e exceda suas expectativas.Entre em contato conosco hoje para saber mais sobre nossas soluções personalizadas de PCB rígido de 2 camadas e experimente o mais alto nível de desempenho e confiabilidade.
Propriedade | Método de teste | Unidades | Valor | Unidades | Valor |
Constante dielétrica @ 10 GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
Fator de dissipação @ 10 GHz | IPC-TM 650 2.5.5.5 | 0,0019 | 0,0019 | ||
Absorção de umidade | IPC-TM 650 2.6.2.1 | % | <0,02 | % | <0,02 |
Decomposição dielétrica | IPC-TM 650 2.5.6 | kV | >60 | kV | >60 |
Resistividade volumétrica | IPC-TM 650 2.5.17.1 | Mohm/cm | 10^7 | Mohm/cm | 10^7 |
Resistividade superficial | IPC-TM 650 2.5.17.1 | Mohm | 10^7 | Mohm/cm | 10^7 |
Resistência ao Arco | IPC-TM 650 2.5.1 | segundos | >180 | segundos | >180 |
Resistência à Flexão no Comprimento | IPC-TM 650 2.4.4 | libras./pol. | >23.000 | N/mm2 | >159 |
Resistência à Flexão Transversal | IPC-TM 650 2.4.4 | libras./pol. | >19.000 | N/mm2 | >131 |
Resistência à casca (1oz de cobre) | IPC-TM 650 2.4.8 | lbs./polegada linear. | 12 | N/mm | 2.1 |
Condutividade térmica | ASTM F 433 | W/m/K | 0,19 | W/m/K | 0,19 |
xy CTE | ASTM D 3386 (TMA) | ppm/°C | 9-12 | ppm/°C | 9-12 |
z CTE | ASTM D 3386 (TMA) | ppm/°C | 130-145 | ppm/°C | 130-145 |
Classificação de inflamabilidade UL-94 | UL-94 | V-0 | V-0 |
