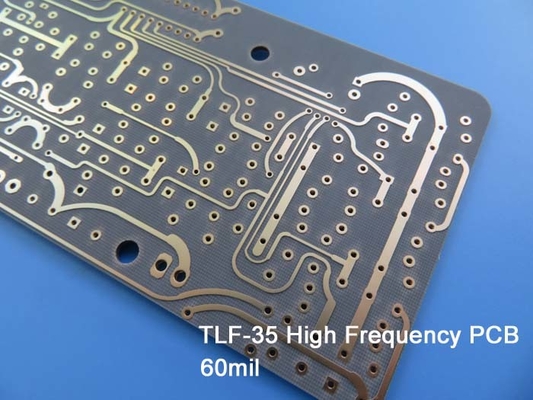

A apresentar o nosso recém-vendido PCB, meticulosamente concebido para oferecer um desempenho e fiabilidade excepcionais.Este PCB rígido de 2 camadas apresenta os compósitos PTFE de fibra de vidro avançados Taconic TLF-35A, destinado a se destacar em aplicações de alta frequência onde a integridade e a eficiência do sinal são primordiais.
A construção deste PCB mostra precisão e atenção aos detalhes. Com uma dimensão de placa de 141,5 mm x 90 mm, cada peça é fornecida com uma tolerância de +/- 0,15 mm,assegurar a coerência e precisãoO empilhamento consiste numa camada de cobre de 35 μm em ambos os lados, que enche o substrato TLF-35A com uma espessura de 0,762 mm (30 mil), proporcionando uma base sólida para o seu circuito.
Com um espaço mínimo de 4/5 mils. O tamanho mínimo do orifício é de 0,5 mm, facilitando a facilidade de montagem e acomodando uma ampla gama de componentes.O PCB garante uma conectividade perfeita em toda a placa.
Com uma espessura de placa de 0,88 mm, este PCB atinge um equilíbrio entre durabilidade e flexibilidade.A espessura de revestimento de 20μm garante ligações robustas em todo o circuitoO acabamento da superfície é feito com ouro de imersão, proporcionando uma camada protetora e melhorando a solderabilidade.
Os lados superior e inferior são revestidos com máscara de solda verde, proporcionando isolamento e proteção contra fatores ambientais.A ausência de serigrafia permite uma aparência limpa e racionalizadaAntes da expedição, cada PCB passa por um rigoroso teste elétrico de 100%, garantindo uma funcionalidade e um desempenho ótimos.
Com 137 componentes e 190 pastilhas, esta PCB acomoda uma ampla gama de elementos de circuito. Inclui 131 pastilhas através do buraco, 43 pastilhas SMT superior e 16 pastilhas SMT inferior,oferecendo flexibilidade na colocação dos componentesCom 211 vias e 9 redes, este PCB permite uma conectividade contínua e uma transmissão de sinal eficiente.
Compatível com os padrões IPC-Classe-2, este PCB adere a rigorosos requisitos de qualidade, garantindo desempenho e confiabilidade consistentes.assegurar a compatibilidade com vários programas de design e processos de fabrico.
Os nossos PCBs estão disponíveis em todo o mundo, e estamos empenhados em fornecer um suporte excepcional ao cliente.Estamos dedicados a fornecer soluções de PCB de primeira linha adaptadas às suas necessidades únicas.
Imóveis | Método de ensaio | Unidades | Valor | Unidades | Valor |
Constante dielétrica @ 1,9 GHz | IPC-TM650 2.5.5.5.1 Mod | 30,50 ± 0.05 | 30,50 ± 0.05 | ||
Fator de dissipação @ 1,9 GHz | IPC-TM650 2.5.5.5.1 Mod | 0.0016 | 0.0016 | ||
Fator de dissipação @ 10 GHz | IPC-TM650 2.5.5.5.1 Mod | 0.0022 | 0.0022 | ||
Absorção de água | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
Resistência ao descascamento (1 oz. de cobre) | IPC-TM 650 2.4.8 | Libras/ polegada linear | 10 | N/mm | 1.8 |
Resistividade de volume | IPC-TM 650 2.5.17.1 | Orifícios de borracha | 2.0 x 109 | Orifícios de borracha | 2.0 x 109 |
Resistividade de superfície | IPC-TM 650 2.5.17.1 | - O quê? | 3.0 x 108 | - O quê? | 3.0 x 108 |
Força flexural longitudinal | IPC-TM 650 650 2.4.4 | psi | 13000 | N/mm2 | 90 |
Força flexural transversal | IPC-TM 650 650 2.4.4 | psi | 13000 | N/mm2 | 90 |
Conductividade térmica | IPC-TM 650 2.4.50 | W/m/K | 0.37 | W/m/K | 0.37 |
ETE x-y (50 ~ 150)°C) | IPC-TM 650 2.4.41 | ppm/°C | 9 a 12 | ppm/°C | 9 a 12 |
z CTE (50 ~ 150)°C) | IPC-TM 650 2.4.41 | ppm/°C | 80 | ppm/°C | 80 |
Inflamabilidade | UL-94 | V-0 | V-0 |
Material de PCB: | Armaduras de vidro tecido de cerâmica orgânica |
Designação | TLF-35 |
Constante dielétrica: | 3.5 |
Fator de dissipação | 0.0022 10GHz |
Número de camadas: | PCB de duas faces, PCB multicamadas, PCB híbrido |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Espessura do PCB: | 30 milímetros (0,762 mm), 60 milímetros (1,524 mm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc. |
Material de PCB de alto desempenho para eletrônicos de próxima geração
Introdução
TLF-35, um material composto de PTFE com fibra de vidro cerâmica da Taconic, emergiu como uma escolha líder para aplicações de PCB de alta frequência.Estabilidade térmica, e resistência mecânica, TLF-35 permite que os engenheiros para empurrar os limites do design eletrônico.Exploramos as principais características do TLF-35 e sua importância na prestação de desempenho e confiabilidade excepcionais.
Desempenho elétrico excepcional
TLF-35, com uma constante dielétrica de 3,50±0,05 a 1,9 GHz, oferece excelente controle sobre as características de impedância e propagação, garantindo a integridade ideal do sinal em aplicações de alta frequência.O seu baixo factor de dissipação de 0.0016 em 1,9 GHz e 0.0022 em 10 GHz minimiza a perda e distorção do sinal, facilitando uma transmissão eficiente do sinal.cm e uma resistência superficial de 3.0 x 10^8 Mohm, proporcionando excelentes propriedades de isolamento elétrico para um funcionamento confiável do circuito.
Superior resistência mecânica e estabilidade térmica
O TLF-35 combina notável resistência mecânica com excelente estabilidade térmica, tornando-o adequado para ambientes exigentes.000 psi (90 M/mm2) tanto longitudinalmente como transversalmenteA sua baixa taxa de absorção de água de 0,03% aumenta a estabilidade dimensional e impede a degradação devido à umidade.
A condutividade térmica do material, de 0,37 W/m/K, permite uma dissipação eficiente do calor, evitando o sobreaquecimento e mantendo um desempenho óptimo.TLF-35 apresenta um coeficiente de expansão térmica (CTE) de 9-12 ppm/°C na direção x-y e 80 ppm/°C na direção z (50-150°C), garantindo alterações dimensionais mínimas e reduzindo o risco de falhas induzidas por tensão em ambientes de temperatura variáveis.
Confiável e seguro
O TLF-35 prioriza a confiabilidade e a segurança com sua resistência excepcional de descascagem de 10 libras / polegada linear (1,8 M / mm) para 1 onça de cobre, garantindo a adesão segura das camadas de cobre.O material cumpre a classificação de inflamabilidade UL-94 V-0, proporcionando uma excelente resistência à chama e aumentando a segurança nas aplicações electrónicas.
Aplicações e versatilidade
TLF-35 encontra amplas aplicações em projetos de PCB de alta frequência em várias indústrias.onde a integridade e o desempenho do sinal são críticosO TLF-35 permite o desenvolvimento de estações base, sistemas de comunicação sem fios, sistemas de radar, tecnologia por satélite, aviônica, equipamento de rede de alta velocidade,e instrumentos avançados de ensaio e mediçãoA sua versatilidade e as suas propriedades excepcionais tornam-na a escolha ideal para os engenheiros que procuram soluções de PCB confiáveis e de alto desempenho.
Conclusão
TLF-35, um material de PCB de alto desempenho da Taconic, permite que os engenheiros alcancem desempenho elétrico, resistência mecânica e estabilidade térmica excepcionais em projetos de alta frequência.Com as suas propriedades excepcionais, TLF-35 está a revolucionar o campo do design eletrónico, permitindo a realização de tecnologias de ponta e ampliando os limites da inovação.
