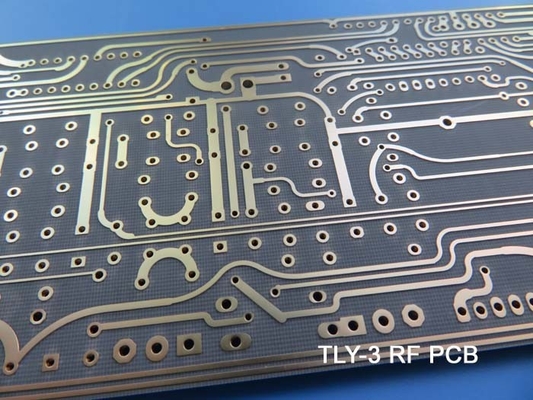

Imersão Prata 2 camadas RF PCB Tacônico 20mil 0.508mm TLY-3

Imersão Prata 2 camadas RF PCB Tacônico 20mil 0.508mm TLY-3

Informações pormenorizadas
Destacar:

PCB RF de imersão de prata

,

2 camadas de PCB RF

,

Imersão de prata PCB 20mil

Descrição do produto

Temos o prazer de apresentar o nosso PCB recém-vendido, meticulosamente concebido para oferecer um desempenho e uma fiabilidade excepcionais.Este PCB rígido de 2 camadas apresenta os compósitos PTFE tecidos de fibra de vidro Taconic TLY-3 avançadosVamos ver os detalhes deste PCB.



A construção deste PCB mostra precisão e atenção aos detalhes. Com uma dimensão de placa de 141,5 mm x 163 mm, cada peça é fabricada com uma tolerância apertada de +/- 0,15 mm,assegurar a coerência e precisãoO empilhamento consiste numa camada de cobre de 35 μm em ambos os lados, que enche o substrato TLY-3 com uma espessura de 0,508 mm (20 milímetros), proporcionando uma base sólida para o seu circuito.



Com um espaço mínimo de 4/4 milímetros, este PCB permite projetos complexos e compactos, permitindo otimizar a utilização do espaço.Facilitando a montagem e acomodando uma ampla gama de componentesSem vias cegas, o PCB garante uma conectividade perfeita em toda a linha.



Com uma espessura de placa de 0,63 mm, este PCB atinge um equilíbrio entre durabilidade e flexibilidade.A espessura de revestimento de 20μm garante ligações robustas em todo o circuitoO acabamento da superfície é feito com prata de imersão, proporcionando uma camada protetora e melhorando a solderabilidade.



Tanto o lado superior como o inferior são revestidos com máscara de solda verde, proporcionando isolamento e proteção contra fatores ambientais.A ausência de serigrafia permite uma aparência limpa e racionalizadaAntes do envio, cada PCB passa por um rigoroso teste elétrico de 100%, garantindo uma funcionalidade e um desempenho ótimos.



Com 183 componentes e 250 pastilhas, esta PCB acomoda uma ampla gama de elementos de circuito. Inclui 139 pastilhas através do buraco, 92 pastilhas SMT superior e 19 pastilhas SMT inferior,oferecendo flexibilidade na colocação dos componentesCom 90 vias e 8 redes, este PCB permite uma conectividade contínua e uma transmissão de sinal eficiente.



Compatível com os padrões IPC-Classe-2, este PCB adere a rigorosos requisitos de qualidade, garantindo desempenho e confiabilidade consistentes.assegurar a compatibilidade com vários programas de design e processos de fabrico.



Os nossos PCBs estão disponíveis em todo o mundo, e estamos empenhados em fornecer um suporte excepcional ao cliente.Estamos dedicados a fornecer soluções de PCB de primeira linha adaptadas às suas necessidades únicas.



TLY VALORES TÍPICOS
Imóveis Método de ensaio Unidade Valor Unidade Valor
DK a 10 GHz IPC-650 2.5.5.5   2.2   2.2
Df a 10 GHz IPC-650 2.5.5.5   0.0009   0.0009
Absorção de umidade IPC-650 2.6.2.1 % 0.02 % 0.02
Descomposição dielétrica IPC-650 2.5.6 kV > 45 kV > 45
Força dielétrica ASTM D 149 V/mil 2,693 V/mil 106,023
Resistividade de volume IPC-650 2.5.17.1 ((após temperatura elevada.) Mohms/cm 1010 Mohms/cm 1010
Resistividade de volume IPC-650 2.5.17.1 ((depois da humidade) Mohms/cm 1010 Mohms/cm 109
Resistividade de superfície IPC-650 2.5.17.1 ((após temperatura elevada.) Mohms 108 Mohms 108
Resistividade de superfície IPC-650 2.5.17.1 ((depois da humidade) Mohms 108 Mohms 108
Força flexível (MD) IPC-650 2.4.4 psi 14,057 N/mm2 96.91
Força flexível (CD) IPC-650 2.4.4 psi 12,955 N/mm2 89.32
Resistência à descascagem ((1⁄2 oz. de cobre) IPC-650 2.4.8 Peso/ polegada 11 N/mm 1.96
Resistência à descascagem ((1 oz.CL1 cobre) IPC-650 2.4.8 Peso/ polegada 16 N/mm 2.86
Força de descascagem ((1 oz..CV1 cobre) IPC-650 2.4.8 Peso/ polegada 17 N/mm 3.04
Força da casca IPC-650 2.4.8 (após temperatura elevada) Peso/ polegada 13 N/mm 2.32
Modulo de Young (MD) ASTM D 3039/IPC-650 2.4.19 psi 1.4 x 106 N/mm2 9.65 x 103
Relação de Poisson (MD) ASTM D 3039/IPC-650 2.4.19   0.21   0.21
Conductividade térmica ASTM F 433 W/M*K 0.22 W/M*K 0.22
Estabilidade dimensional IPC-650 2.4.39 (médio após cozimento e esforço térmico) mils/ polegada -Não.038   -Não.038
Estabilidade dimensional ((CD,10mil) IPC-650 2.4.39 (médio após cozimento e esforço térmico) mils/ polegada -Não.031   -Não.031
Densidade ((Gravidade específica) ASTM D 792 g/cm3 2.19 g/cm3 2.19
CTE ((Eixo X)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 26 ppm/°C 26
CTE ((Eixo Y)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 15 ppm/°C 15
CTE ((Eixo Z)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 217 ppm/°C 217
Desgaseamento da NASA ((% TML)     0.01   0.01
NASA Outgassing ((% CVCM)     0.01   0.01
NASA Outgassing ((% WVR)     0.00   0.00
Classificação de inflamabilidade UL-94 UL-94   V-0   V-0
