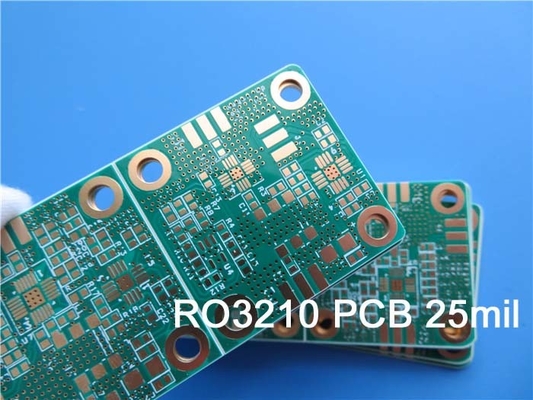

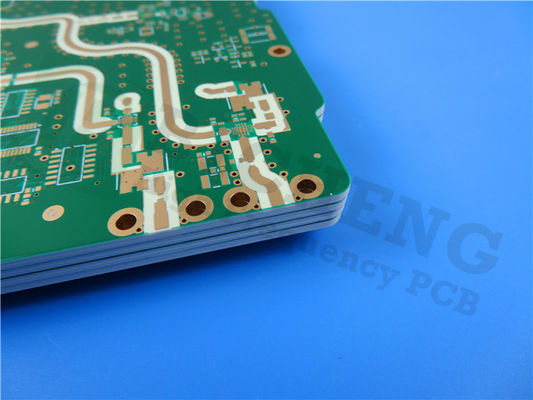

Imersão de ouro PCB personalizado 2L RO3210 25mil

Apresento o nosso recém-vendido PCB, uma solução de ponta que combina materiais superiores, construção meticulosa e desempenho excepcional.Este PCB é destinado a atender às demandas da eletrónica moderna, oferecendo confiabilidade, precisão e versatilidade para uma ampla gama de aplicações.

O núcleo deste PCB é o material Rogers RO3210, um PTFE cerâmico reforçado com fibra de vidro tecida.mesmo em ambientes desafiadoresCom um valor DK de 10,2 a 10 GHz/23°C e um baixo factor de dissipação de 0,0027 na mesma frequência, este PCB garante uma excelente integridade do sinal e uma transmissão de potência eficiente.

Para resistir a temperaturas extremas, o PCB possui uma elevada temperatura de decomposição (Td) superior a 500°C, garantindo a sua integridade estrutural e desempenho mesmo em condições adversas.Funcionamento perfeito num intervalo de temperatura de -40°C a +85°C, este PCB é adequado para várias indústrias e aplicações.

O empilhamento deste PCB consiste em duas camadas, proporcionando uma solução de projeto compacta e eficiente.garantir um desempenho elétrico e estabilidade mecânica ideaisA espessura do quadro acabado é de 0,76 mm, o que proporciona um equilíbrio entre durabilidade e flexibilidade.

A precisão é um aspecto fundamental da construção desta PCB.Este PCB acomoda projetos de circuitos complexos e permite a colocação de componentes de alta densidadeA ausência de vias cegas simplifica o processo de fabrico e garante a rentabilidade.

O acabamento da superfície deste PCB é ouro de imersão, proporcionando um revestimento confiável e resistente à corrosão que promove excelente soldagem.oferecendo uma camada de proteção visualmente atraenteAlém disso, tanto os filtros de seda de cima como de baixo são omitidos para uma estética limpa e minimalista.

Para garantir a mais alta qualidade e funcionalidade, cada PCB é submetido a um teste elétrico de 100% antes da expedição.Este rigoroso procedimento de ensaio garante que o PCB atenda a padrões rigorosos e funcione sem falhas em aplicações reais.

Com um número impressionante de componentes de 122, esta placa de circuito impresso fornece amplo espaço para vários elementos electrónicos.e 12 pads SMT inferioresA presença de 212 vias e 9 redes bem definidas facilita o encaminhamento eficiente do sinal e permite conexões perfeitas.

A ilustração do PCB é fornecida no formato Gerber RS-274-X, um padrão amplamente aceito da indústria que garante a compatibilidade com a maioria dos softwares de design e processos de fabricação.O PCB cumpre a norma IPC-Classe-2, garantindo o mais elevado nível de qualidade e fiabilidade.

Este PCB de ponta está disponível em todo o mundo, atendendo clientes de diferentes regiões e indústrias.comA nossa equipa dedicada está pronta para fornecer apoio e orientação excepcionais, garantindo uma integração perfeita da nossa tecnologia de PCB avançada nos seus projectos.

RO3210: Uma visão geral das suas principais propriedades

O RO3210 é um material avançado e de alto desempenho amplamente utilizado em várias indústrias pelas suas propriedades eléctricas e térmicas excepcionais.Este artigo fornece uma análise aprofundada das principais características do RO3210., tal como descrito na ficha de dados.

Constante dielétrica (εr):
A constante dielétrica do RO3210 varia consoante o processo de fabrico, com um valor de 10,2 ± 0,5 para a medição baseada no processo a 10 GHz e 23 °C, de acordo com o IPC-TM-650 2.5.5A medição baseada no projeto produz uma constante dielétrica de 10,8 na faixa de frequências de 8 GHz a 40 GHz, determinada pelo método de comprimento de fase diferencial.

Fator de dissipação (tan δ):
O RO3210 apresenta um baixo fator de dissipação, com um valor de 0,0027 a 10 GHz e 23°C, conforme IPC-TM-650 2.5.5.5Esta característica indica que o material minimiza a perda de energia durante a transmissão do sinal, tornando-o adequado para aplicações de alta frequência.

Coeficiente térmico de εr:
O coeficiente térmico da constante dielétrica é de -459 ppm/°C para o RO3210 a 10 GHz numa faixa de temperatura de 0°C a 100°C, de acordo com o IPC-TM-650 2.5.5.5Esta propriedade destaca a estabilidade e a fiabilidade do material em ambientes de temperatura variáveis.

Estabilidade dimensional:
O RO3210 apresenta uma excelente estabilidade dimensional, com um valor de 0,8 mm/m nas direcções X e Y, em condições COND A, conforme especificado na norma ASTM D257.Esta característica garante que o material mantenha a sua forma e tamanho em diferentes condições de funcionamento, contribuindo para uma fabricação precisa e um desempenho fiável.

Propriedades elétricas:
- Resistividade de volume: RO3210 demonstra uma alta resistividade de volume de 10^3 MΩ·cm em condições COND A, de acordo com o IPC 2.5.17.1Esta propriedade indica as suas excelentes capacidades de isolamento, tornando-o adequado para aplicações que exigem isolamento elétrico.
- Resistividade de superfície: com uma resistividade de superfície de 10^3 MΩ em condições COND A, conforme especificado no IPC 2.5.17.1, o RO3210 oferece um isolamento de superfície eficaz.

Propriedades mecânicas:
- Módulo de tração: o RO3210 possui um módulo de tração de 579 kpsi (MD) e 517 kpsi (CMD) a 23°C, de acordo com a norma ASTM D638.contribuindo para a sua durabilidade em aplicações exigentes.
- Absorção de água: O RO3210 apresenta uma absorção mínima de água, com um valor inferior a 0,1% em condições D24/23, de acordo com o IPC-TM-650 2.6.2.1Esta característica garante a estabilidade e a fiabilidade do material quando exposto a ambientes úmidos.

Propriedades térmicas:
- Calor específico: o RO3210 tem uma capacidade térmica específica de 0,79 J/g/K, calculada com base na sua composição.Como ajuda a determinar a capacidade do material para armazenar e liberar calor.
- Conductividade térmica: com uma condutividade térmica de 0,81 W/m/K a 80°C, conforme especificado pela norma ASTM C518, o RO3210 apresenta boas características de transferência de calor,que o tornam adequado para aplicações que exigem uma dissipação de calor eficiente.

Coeficiente de expansão térmica:
O RO3210 tem um coeficiente de expansão térmica (CTE) de 13 ppm/°C na direção X e 34 ppm/°C nas direções Y e Z a 23°C/50% RH, de acordo com o IPC-TM-650 2.4.4.1Esta propriedade indica a capacidade do material de resistir ao ciclo térmico sem alterações dimensionais significativas.

Outras propriedades:
- Td: O RO3210 tem uma temperatura de decomposição (Td) de 500°C, determinada pelo ensaio TGA em conformidade com a norma ASTM D3850.Esta característica indica a estabilidade térmica do material e a sua resistência a altas temperaturas.


- Densidade: A densidade do RO3210 é de 3,0 gm/cm3, indicando a sua massa por unidade de volume.


- Resistência à descascagem do cobre: RO3210 apresenta uma resistência à descascagem do cobre de 11,0 pli quando testado com 1 oz EDC após flutuar na solda, conforme IPC-TM-2.4.8Esta propriedade demonstra a sua forte adesão a substratos de cobre em aplicações electrónicas.


- Inflamabilidade: O RO3210 é classificado como V-0 de acordo com a norma de inflamabilidade UL 94, indicando as suas excelentes propriedades retardadoras de chama.
- Compatível com processos sem chumbo: O RO3210 é compatível com processos sem chumbo, tornando-o ecologicamente correto e compatível com os regulamentos de fabricação modernos.

Em conclusão, o RO3210 é um material versátil com excelentes propriedades elétricas, térmicas e mecânicas.A sua elevada constante dielétrica e estabilidade tornam-na ideal para aplicações de alta frequência.Além disso, a sua excelente estabilidade dimensional, propriedades de isolamento elétrico e forte adesão a substratos de cobre contribuem para a sua fiabilidade em várias indústrias.Com estabilidade térmica, transferência de calor eficiente e resistência a altas temperaturas, o RO3210 é uma escolha confiável para aplicações que exigem uma excelente gestão térmica.A sua compatibilidade com processos sem chumbo garante a conformidade ambientalNo geral, as propriedades excepcionais do RO3210 tornam-no um material preferido no domínio da electrónica avançada e de outras indústrias que exigem materiais de alto desempenho.
