Detalhes do produto:
|
| Realçar: | PCB composto de ouro por imersão,PCBs compostos cerâmicos de PTFE,10mil PCB Blog |
||
|---|---|---|---|

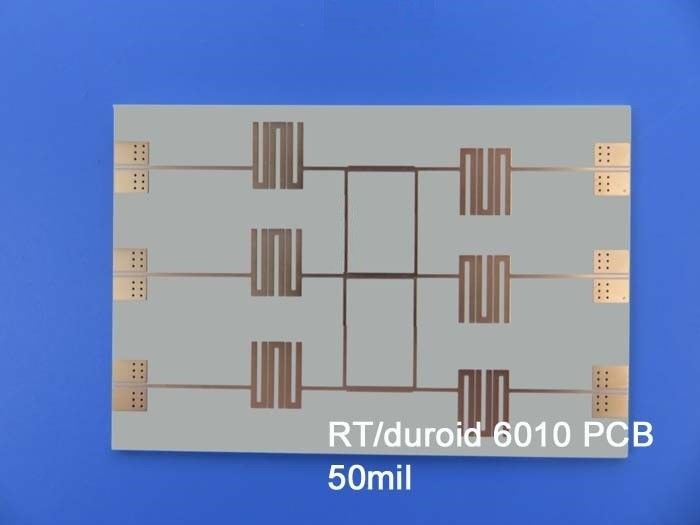

Temos o prazer de apresentar o nosso mais recente produto, o recém-vendido Rogers RT/duroide 6010.2LM PCB Composite Ceramic-PTFE, concebido com materiais avançados e técnicas de fabricação excepcionais,Este PCB garante alto desempenho e fiabilidade para uma ampla gama de aplicaçõesVamos explorar as suas características e especificações impressionantes:
1Material de PCB:
- O PCB é construído utilizando compósitos cerâmicos-PTFE Rogers RT/duroid 6010.2LM, conhecidos pelas suas propriedades eléctricas e estabilidade térmica superiores.
- A constante dielétrica de processo (DK) é de 10,2 a 10 GHz e 23°C, garantindo uma transmissão de sinal precisa e uma perda de sinal mínima.
- Com um baixo factor de dissipação de 0,0023 a 10 GHz e 23°C, este PCB minimiza a perda de energia e mantém a integridade do sinal.
- O material de PCB tem uma elevada temperatura de decomposição (Td) de 500°C, garantindo uma excelente resistência térmica.
- A sua gama de temperaturas de funcionamento varia de -40°C a +85°C, tornando-a adequada a uma grande variedade de condições ambientais.
2. Empilhadeira: PCB rígido de 2 camadas
- O PCB apresenta uma construção rígida de duas camadas, proporcionando uma solução de projeto compacta e eficiente.
- Copper_layer_1 tem uma espessura de 35 μm.
- O substrato (RT/duroide 6010.2LM) tem uma espessura de 0,254 mm (10 mil), oferecendo estabilidade e durabilidade.
- Copper_layer_2 tem uma espessura de 35 μm, garantindo uma excelente condutividade.
3Detalhes da construção:
- As dimensões das placas são de 156,76 mm x 86,79 mm, disponíveis em 4 tipos, com uma tolerância de +/- 0,15 mm, garantindo dimensões precisas.
- O PCB suporta uma traça/espaço mínimo de 4/4 mils, permitindo projetos de circuitos complexos.
- O tamanho mínimo do buraco é de 0,4 mm, facilitando a colocação precisa dos componentes.
- Não há vias cegas, simplificando o processo de fabricação.
- A espessura do cartão acabado é de 0,37 mm, proporcionando uma solução compacta e leve.
- As camadas exteriores têm um peso de cobre acabado de 1 oz (1,4 mil), garantindo uma condutividade ótima.
- A espessura do revestimento é de 20 μm, promovendo ligações fiáveis.
- O acabamento da superfície é de ouro de imersão, oferecendo excelente resistência à corrosão e soldabilidade.
- A serigrafia superior e inferior não estão incluídas, proporcionando uma aparência limpa e minimalista.
- A máscara de solda superior é verde, proporcionando proteção e melhorando a visibilidade.
- A máscara de solda inferior também é verde, garantindo consistência e durabilidade.
- Todos os PCB são submetidos a um teste eléctrico 100% antes da expedição, garantindo a funcionalidade e a fiabilidade.
4Estatísticas de PCB:
- O PCB suporta um total de 97 componentes, proporcionando amplo espaço para várias configurações de circuitos.
- Existem 183 almofadas no total, incluindo 108 almofadas através do buraco, 63 almofadas SMT superior e 12 almofadas SMT inferior.
- O PCB inclui 115 vias, garantindo um encaminhamento eficiente do sinal.
- Com 7 redes disponíveis, este PCB acomoda ligações de circuitos complexos.
5Arte e padrões:
- A ilustração do PCB é fornecida no formato Gerber RS-274-X, garantindo a compatibilidade com as ferramentas de projeto padrão da indústria.
- O PCB cumpre o padrão IPC-Classe 2, garantindo uma fabricação de alta qualidade e fiabilidade.
6Disponibilidade:
- Os nossos PCBs recém-enviados estão disponíveis em todo o mundo, atendendo clientes em todo o mundo.
7Informações de contacto:
- Para quaisquer perguntas técnicas ou consultas, por favor entre em contacto com Ivy em sales10@bichengpcb.com.
| Constante dielétrica,εProcesso | 10.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Linha de raios apertada | |
| Constante dielétrica,εDesenho | 10.7 | Z | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
| Fator de dissipação,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - 425. | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Resistividade de volume | 5 x 105 | Mohm.cm | A | IPC 2.5.17.1 | |
| Resistividade de superfície | 5 x 106 | - O quê? | A | IPC 2.5.17.1 | |
| Propriedades de tração | ASTM D638 (0,1/min. taxa de deformação) | ||||
| Módulo de Young | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | A | |
| Estresse extremo | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | A | |
| Estiramento Final | 9 a 15 7 a 14 | X Y | % | A | |
| Propriedades de compressão | ASTM D695 (0,05/min. taxa de deformação) | ||||
| Módulo de Young | 2144 (311) | Z | MPa ((kpsi) | A | |
| Estresse extremo | 47(6.9) | Z | MPa ((kpsi) | A | |
| Estiramento Final | 25 | Z | % | ||
| Módulo flexural | 4364 (633) 3751 (544) | X | MPa ((kpsi) | A | ASTM D790 |
| Estresse extremo | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | A | |
| Deformação sob carga | 0.26 1.3 | Z Z | % | 24h/50°C/7MPa 24h/150°C/7MPa | ASTM D261 |
| Absorção de umidade | 0.01 | % | D48/50°C 0,050" ((1,27 mm) de espessura | IPC-TM-650 2.6.2.1 | |
| Conductividade térmica | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Coeficiente de expansão térmica | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Densidade | 3.1 | g/cm3 | A norma ASTM D792 | ||
| Calor específico | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Calculado | ||
| Peel de cobre | 12.3 (2.1) | pli (N/mm) | após flutuação de solda | IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. | ||||
Liberar o potencial dos PCBs compostos cerâmico-PTFE: introdução do RT/duroide 6010LM
Quando se trata de PCBs de alto desempenho, a escolha dos materiais é crucial. Estamos entusiasmados em apresentar os nossos PCBs compostos cerâmico-PTFE, com o renomado designador RT/duroide 6010LM.Com propriedades dielétricas excepcionais e opções versáteisVamos aprofundar as principais características e especificações destes PCBs notáveis:
1Material do PCB: composto cerâmico-PTFE
Os nossos PCBs são construídos usando um material composto cerâmico-PTFE robusto, especificamente o designador RT/duroide 6010LM. Este composto oferece excelentes características elétricas e estabilidade térmica,tornando-o ideal para circuitos exigentes.
2Constante dielétrica:
A constante dielétrica dos nossos PCBs compostos de cerâmica-PTFE é de 10,2 ± 0,25 no processo de fabricação.7, assegurando uma transmissão precisa do sinal e minimizando a perda do sinal.
3Número de camadas: 1 camada, 2 camadas
Nossos PCBs estão disponíveis em configurações de uma camada e duas camadas, proporcionando flexibilidade para vários requisitos de projeto.Se você precisa de um design simples de uma única camada ou um circuito mais complexo de duas camadas, os nossos PCBs cerâmico-PTFE têm-te coberto.
4. Peso de cobre:
Oferecemos várias opções de peso de cobre, permitindo que você personalize o PCB para suas necessidades específicas.Dependendo da condutividade desejada e dos requisitos de potência.
| Material de PCB: | Compositórios cerâmicos de PTFE |
| Designação: | NT1cultura |
| Constante dielétrica: | 10.2 ± 0,25 (processo); 10.7 (projeto) |
| Número de camadas: | 1 camada, 2 camadas |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura dielétrica: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, estanho de imersão, prata de imersão, OSP. |
5Espessura dielétrica:
Os nossos PCBs compostos cerâmico-PTFE estão disponíveis em várias espessuras dielétricas, acomodando diferentes projetos de circuitos.90 mm) espessuras dielétricas, permitindo-lhe otimizar o PCB para a sua aplicação específica.
6. Tamanho do PCB:
Os nossos PCBs compostos cerâmico-PTFE suportam um tamanho máximo de ≤400mm X 500mm, oferecendo amplo espaço para os seus circuitos.Temos as opções de tamanho para atender às suas necessidades.
7Máscara de solda:
Oferecemos uma variedade de opções de cores de máscara de solda para atender às suas preferências estéticas e funcionais.Estas opções permitem uma fácil identificação e asseguram processos de montagem e solda eficientes.
8Finalização da superfície:
Para atender às diversas necessidades, oferecemos várias opções de acabamento de superfície para nossos PCBs compostos cerâmico-PTFE:
- cobre nu: ideal para aplicações especializadas que exijam contacto directo com cobre.
- HASL (Hot Air Solder Leveling): um acabamento de superfície rentável e amplamente utilizado.
- ENIG (Electroless Nickel Immersion Gold): assegura uma excelente soldabilidade e resistência à corrosão.
- Estaca de imersão: proporciona uma superfície plana e uniforme para solda.
- Prata de imersão: oferece condutividade superior e excelente planitude da superfície.
- OSP (Organic Solderability Preservative): Fornece uma camada protetora para solda e vida útil.
Nossas opções de acabamento de superfície atendem a diferentes processos de montagem, condições ambientais e considerações orçamentárias, garantindo a solução ideal para suas necessidades de PCB.
Experimente o poder dos PCBs compostos cerâmico-PTFE
Com os nossos PCBs compostos cerâmico-PTFE com o designador RT/duroide 6010LM, pode desbloquear todo o potencial dos seus projetos eletrónicos.versatilidade no número de camadas e peso de cobreCustomize o seu PCB com várias cores de máscara de solda e selecione o acabamento de superfície ideal para a sua aplicação.Confie na confiabilidade e no desempenho dos nossos PCBs compostos cerâmico-PTFE para levar seus projetos a novas alturas.
