| Realçar: | Kappa 438 PCB,placa do PWB de 2 camadas,Materiais de PCB de imersão em ouro |
||
|---|---|---|---|
A Kappa 438 PCB é uma placa de circuito impresso de ponta utilizada numa ampla gama de aplicações que exigem um desempenho e uma fiabilidade elétricos excepcionais.Fabricados a partir de compostos cerâmicos de hidrocarbonetos reforçados com vidro, este material de PCB oferece inúmeras vantagens em relação às placas FR-4 convencionais, tornando-a uma escolha ideal para projetos eletrônicos avançados.38 e um factor de dissipação impressionante, o Kappa 438 PCB oferece maior integridade do sinal e estabilidade térmica superior, garantindo um desempenho ideal mesmo em condições desafiadoras.
Principais características e benefícios:
1Plataforma termossetada de hidrocarbonetos reforçada com vidro: O PCB Kappa 438 herda a facilidade de fabricação e as capacidades de montagem associadas às placas FR-4,simplificar a transição para um desempenho elétrico mais elevado quando necessário.
2Dk adaptado às normas normais do sector FR-4: com um valor de Dk igual a 4.38, este PCB oferece um caminho de atualização sem problemas do FR-4, facilitando uma transição suave sem comprometer o desempenho elétrico.
3. Tolerância de Dk e espessura mais apertada do que as placas FR-4: a PCB Kappa 438 garante um desempenho de circuito consistente, fornecendo tolerâncias de Dk e espessura mais apertadas em comparação com as placas FR-4.
4. CTE baixo no eixo Z e Tg elevado: Com um baixo coeficiente de expansão térmica (CTE) e uma alta temperatura de transição de vidro (Tg), este PCB oferece uma maior flexibilidade de projeto,Confiabilidade reforçada do forro revestido (PTH), e compatibilidade com processos de montagem automatizados.
5Laminado retardador de chama: Compatível com os padrões UL 94 V-0, o Kappa 438 PCB garante excelente retardância de chama, aumentando a segurança em várias aplicações.
| Imóveis | Valor típico Kappa 438 | Direção | Unidades | Condição | Método de ensaio |
| Constante dielétrica | 4.38 | Z | - | 2.5 GHz | Método de comprimento de fase diferencial |
| Fator de dissipação bronzeamento, d | 0.005 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Coeficiente térmico da constante dielétrica e | - 21 anos. | - | ppm/°C | 10 GHz (-50 a 150°C) | IPC-TM-650 modificado 2.5.5.5 |
| Resistividade de volume | 2.9 x 109 | - | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 |
| Resistividade de superfície | 6.2 x 107 | - | MΩ | COND A | IPC-TM-650 2.5.17.1 |
| Força elétrica | 675 | Z | V/mil | - | IPC-TM-650 2.5.6.2 |
| Resistência à tração | 16 12 | MD CMD | KPSI | - | ASTM D3039/D3039-14 |
| Força flexural | 25 19 | MD CMD | KPSI | - | IPC-TM-650 2.4.4 |
| Estabilidade dimensional | - 0,48-0.59 | MD CMD | mm/m | - | IPC-TM-650 2.4.39a |
| Coeficiente de expansão térmica | 13 | X | ppm/°C | -55 a 288°C | IPC-TM-650 2.4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| Conductividade térmica | 0.64 | Z | W/(m.K) | 80°C | ASTM D5470 |
| Tempo para a deslaminagem (T288) | > 60 | - | Minutos | 288°C | IPC-TM-650 2.4.24.1 |
| Tg | > 280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
| Td | 414 | - | °C | - | IPC-TM-650 2.3.40 |
| Absorção de umidade | 0.07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
| Modulo do Jovem | 2264 2098 | MD CMD | KPSI | - | ASTM D3039/D3039-14 |
| Modulo flexível | 2337 2123 | MD CMD | KPSI | - | IPC-TM-650 2.4.4 |
| Incline-se. | 0.03 | - | % | - | IPC-TM-650 2.4.22C |
| Torção | 0.08 | - | % | - | IPC-TM-650 2.4.22C |
| Resistência ao descascamento do cobre após o estresse térmico | 5.8 | - | Pound/in | 1 oz (35 μm) de folha | IPC-TM-650 2.4.8 |
| Inflamabilidade | V-0 | - | - | - | UL 94 |
| Gravidade específica | 1.99 | - | g/cm3 | - | A norma ASTM D792 |
| Processo sem chumbo compatível | - Sim, sim. | - | - | - |
Detalhes da construção:

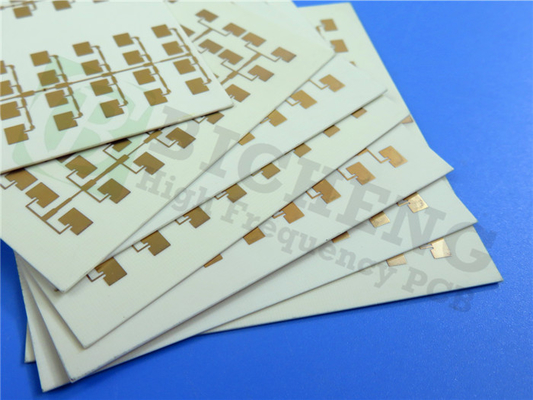

O Kappa 438 PCB é um PCB rígido de duas camadas com uma espessura de cobre de 35 μm em cada camada.A espessura do quadro acabado é 00,6 mm, com uma camada externa de cobre de 1,4 mils (1 oz).
O PCB possui um acabamento de superfície de ouro de imersão de alta qualidade, proporcionando excelente soldabilidade e resistência à corrosão.Garantia da sua fiabilidade.
Aplicações versáteis:
O PCB Kappa 438 encontra suas aplicações em uma ampla gama de indústrias e tecnologias, incluindo:
- Wi-Fi de nível operador/Acesso Assistido Licenciado (LAA): fornecer uma conectividade sem fio robusta para ambientes de rede exigentes.
- Sistemas de células pequenas e de antenas distribuídas (DAS): permitir uma comunicação sem fios eficiente em zonas densamente povoadas.
- Comunicações entre veículos/veículos e infraestruturas (V2X): facilitar o intercâmbio seguro e fiável de dados nos sistemas de comunicação automóveis.
- Segmentos da Internet das Coisas (IoT): potenciar dispositivos domésticos inteligentes e medidores sem fios com conectividade contínua e funcionalidades avançadas.
Padrão IPC-Classe-2 e disponibilidade mundial:
O Kappa 438 PCB adere ao padrão IPC-Classe 2, garantindo uma fabricação de alta qualidade e conformidade com os regulamentos do setor.torná-lo acessível aos clientes em todo o mundo.
Para quaisquer perguntas técnicas ou informações adicionais, entre em contato com a Ivy no sales10@bichengpcb.com.Experimente o desempenho excepcional e confiabilidade do Kappa 438 PCB para o seu próximo projeto de design eletrônico.
| Material de PCB: | Cerâmica reforçada com hidrocarbonetos de vidro |
| Designação | Kappa 438 |
| Constante dielétrica: | 4.38 |
| Número de camadas: | Dupla camada, multicamada, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Espessura do PCB: | 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | Cobre nu, HASL, ENIG, OSP etc. |
Liberar o potencial do PCB Kappa 438: um mergulho profundo em suas características e aplicações avançadas
Introdução:
O Kappa 438 PCB está na vanguarda dos avanços tecnológicos, oferecendo uma série de características avançadas e desempenho elétrico excepcional.Fabricados a partir de compostos cerâmicos de hidrocarbonetos reforçados com vidro, este material PCB estabelece novos padrões em confiabilidade e integridade do sinal.
Desvendando as propriedades superiores do Kappa 438 PCB
No coração do Kappa 438 PCB está a sua constante dielétrica excepcional (Dk) de 4,38 a 2,5 GHz. Este Dk cuidadosamente adaptado garante uma transição e compatibilidade perfeitas com placas FR-4,fornecendo um caminho de atualização para um melhor desempenho elétricoCom um factor de dissipação de 0,005 a 10 GHz/23°C, o PCB Kappa 438 garante uma perda mínima de sinal e um melhor desempenho geral.
Melhoria do desempenho elétrico: a constante dielétrica adaptada (Dk)
Uma das características destacadas do Kappa 438 PCB é o seu Dk adaptado às normas padrão da indústria FR-4.38, este PCB oferece facilidade de transição quando é necessário um desempenho elétrico mais elevado.tornando o Kappa 438 PCB uma escolha versátil para várias aplicações.
Desempenho de circuito consistente: Dk mais apertado e tolerância de espessura
Para os projetistas, alcançar um desempenho de circuito consistente é crucial.Isso garante que cada circuito funcione de forma confiável, proporcionando resultados consistentes durante todo o processo de produção.
Confiabilidade inigualável: baixa CTE no eixo Z e alta Tg
A confiabilidade é uma prioridade máxima nos projetos eletrônicos, e o Kappa 438 PCB oferece nesta frente com seu baixo coeficiente de expansão térmica (CTE) no eixo Z e alta temperatura de transição de vidro (Tg).Estas propriedades proporcionam uma maior flexibilidade de projeto, maior confiabilidade do PTH (plated-through-hole) e compatibilidade com processos de montagem automatizados.
Segurança em primeiro lugar: laminado ignífugo para proteção adicional
A segurança é primordial nos dispositivos eletrónicos, e o laminado retardador de chama de Kappa 438 PCB garante tranquilidade.Este material de PCB oferece excelente retardância de chama, minimizando o risco de incêndio e garantindo a segurança dos utilizadores e dos dispositivos.
Aplicações versáteis: explorar a ampla gama de casos de uso
As aplicações do PCB Kappa 438 são vastas e diversas.De Wi-Fi de nível de operador e sistemas de células pequenas a comunicações veículo-veículo/veículo-infraestrutura e segmentos de IoT como casas inteligentes e medidores sem fioO Kappa 438 PCB se destaca em atender às demandas de comunicações de alta velocidade, alta frequência e aplicações de alta confiabilidade.
Alta qualidade: conformidade com as normas IPC-Classe 2
O PCB Kappa 438 é fornecido com a máxima precisão e adesão aos padrões IPC-Classe 2. Isso garante qualidade consistente, desempenho confiável e compatibilidade com os padrões da indústria.Com medidas rigorosas de controlo da qualidade, pode confiar no PCB Kappa 438 para atender e exceder as suas expectativas.
Disponibilidade em todo o mundo: Acesso ao Kappa 438 PCB em qualquer lugar
Não importa onde se encontre, o Kappa 438 PCB está disponível em todo o mundo.aceder a este material PCB de alto desempenho é conveniente e sem problemas.
Conclusão: liberte o potencial do Kappa 438 PCB para o seu próximo projeto
Em conclusão, o Kappa 438 PCB é um revolucionário no mundo das placas de circuito impresso.permite aos designers desbloquear novas possibilidades em seus projetos eletrônicosConfie no desempenho inigualável da Kappa 438 PCB e leve seus projetos a novas alturas de sucesso.
