| Realçar: | PCB de alta frequência GPS,0.8mm PCB de ouro de imersão,Placa de PCB de alta frequência 30 milímetros |
||
|---|---|---|---|
Apresento o nosso recém-vendido PCB RF-60TC, uma solução de ponta para atender aos exigentes requisitos de aplicações de alta frequência.este PCB é perfeito para uma ampla gama de aplicações, dos amplificadores de alta potência aos sistemas de satélite.
O PCB RF-60TC é construído usando compósitos cerâmicos PTFE reforçados com vidro, oferecendo características superiores que garantem uma operação confiável e eficiente.15 a 10 GHz e fator de dissipação igual a 0O coeficiente térmico de Dk de -3 é de 0,002 a 10 GHz/23°C, proporcionando uma excelente integridade do sinal e minimizando as perdas, resultando em um melhor desempenho geral.58 ppm/°C durante -50°C a 150°C permite um desempenho estável em temperaturas variáveis.
Um dos benefícios destacados do PCB RF-60TC é a sua tangente de perda melhorada, que melhora a transmissão do sinal e reduz a interferência.A alta condutividade térmica garante uma dissipação de calor eficiente, permitindo ao PCB suportar condições de funcionamento exigentes.A estabilidade dimensional reforçada e o baixo coeficiente de expansão térmica (CTE) no eixo Z de 40 ppm/°C oferecem fiabilidade e resistência ao esforço mecânico.
O PCB RF-60TC demonstra excelente adesão ao metal, proporcionando uma ligação robusta e confiável.O seu DK estável sobre a frequência e temperatura garante um desempenho consistente em diferentes ambientesAlém disso, o PCB apresenta baixa absorção de umidade, aumentando a sua durabilidade e longevidade.

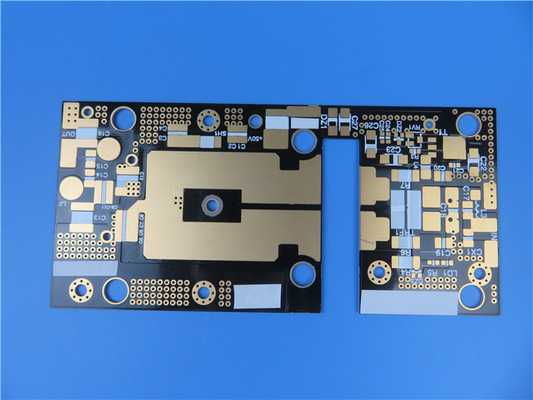

O empilhamento do PCB RF-60TC apresenta um design rígido de 2 camadas, consistindo de camadas de cobre com uma espessura de 35 μm e um Taconic Core RF-60TC de 0,762 mm (30 mil).De espessura de 0.8mm e um peso de cobre de camada externa de 1 oz (1,4 mils), este PCB atinge o equilíbrio perfeito entre durabilidade e flexibilidade.A espessura de 20 μm via revestimento e o acabamento da superfície de ouro por imersão aumentam ainda mais a confiabilidade e a condutividade do PCB.
Medindo 43,88 mm x 33,19 mm, o PCB RF-60TC oferece um fator de forma compacto, mantendo dimensões precisas com uma tolerância de +/- 0,15 mm.O traço/espaço mínimo de 6/7 mils e o tamanho mínimo do buraco de 0A ausência de vias cegas simplifica o processo de fabricação, permitindo uma integração perfeita em seus projetos.
Para garantir os mais elevados padrões de qualidade, cada PCB RF-60TC é submetido a um teste elétrico de 100% antes do envio.
Com 25 componentes, 68 pastilhas (incluindo 47 pastilhas através do buraco e 21 pastilhas SMT superiores), 42 vias e 4 redes, o PCB RF-60TC oferece versatilidade e compatibilidade com uma ampla gama de sistemas eletrônicos.
O desempenho excepcional do PCB RF-60TC torna-o uma escolha ideal para várias aplicações, incluindo amplificadores de alta potência, antenas miniaturizadas, GPS, leitores de patches e RFID, filtros, acopladores,divisoresA sua disponibilidade global garante um fácil acesso a esta solução de PCB de alta qualidade.
Para quaisquer perguntas técnicas ou informações adicionais, entre em contato com a Ivy em sales10@bichengpcb.com. Estamos aqui para ajudá-lo a dar vida aos seus projetos com o nosso PCB RF-60TC de última geração.
| Dk @ 10 GHz | IPC-650 2.5.5.5.1 (modificado) | 6.15 ± 0.15 | 6.15 ± 0.15 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 (modificado) | 0.002 | 0.002 | ||
| TcK | ppm/°C | - Três.581 | ppm/°C | - Três.581 | |
| Descomposição dielétrica | IPC-650 2.5.6 | kV | 55 | kV | 55 |
| Força dielétrica | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21,654 |
| Resistência de arco | IPC-650 2.5.1 | Segundo | > 180 | Segundo | > 180 |
| Absorção de umidade | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Resistência flexural (MD) | IPC-650 2.4.4 | psi | 10,000 | N/mm2 | 69 |
| Resistência flexural (CD) | IPC-650 2.4.4 | psi | 9,000 | N/mm2 | 62 |
| Resistência à tração (MD) | IPC-650 2.4.19 | psi | 9,000 | N/mm2 | 62 |
| Resistência à tração (CD) | IPC-650 2.4.19 | psi | 7,000 | N/mm2 | 48 |
| Módulo do Jovem (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | KPSI | 721 | N/mm2 | 4971 |
| Relação de Poisson (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| Resistência ao descascamento (1 oz. ED) | IPC-650 2.4.8 | Pound/in | 8 | N/mm | 1.43 |
| Conductividade térmica (não revestida) | IPC-650 2.4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| Conductividade térmica (CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
| Conductividade térmica (C1/C1) | IPC-650 2.4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| Estabilidade dimensional (MD) | IPC-650 2.4.39 Sec. 5.4 (Depois de assado) | mils/in | 0.01 | mm/M | 0.01 |
| Estabilidade dimensional (CD) | IPC-650 2.4.39 Sec. 5.4 (Depois de assado) | mils/in | 0.69 | mm/M | 0.69 |
| Estabilidade dimensional (MD) | IPC-650 2.4.39 Sec. 5.5 (Estresse térmico) | mils/in | 0.06 | mm/M | 0.06 |
| Estabilidade dimensional (CD) | IPC-650 2.4.39 Sec. 5.5 (Estresse térmico) | mils/in | 0.8 | mm/M | 0.8 |
| Resistividade de superfície | IPC-650 2.5.17.1 (Após a humidade) | - O quê? | 1.0 x 108 | - O quê? | 1.0 x 108 |
| Resistividade de volume | IPC-650 2.5.17.1 (Após a humidade) | Mohm/cm | 1.0 x 108 | Mohm/cm | 1.0 x 108 |
| CTE (eixo X, eixo Y) | IPC-650 2.4.41 (RT-150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE (eixo Z) | IPC-650 2.4.41 (RT-150 °C) | ppm/°C | 40 | ppm/°C | 40 |
| Densidade (gravidade específica) | IPC-650 2.3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| Calor específico | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% de perda de peso) | IPC - 650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
| Td (perda de 5% Wt) | IPC - 650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
| Classificação de inflamabilidade | UL 94 | V-0 | V-0 |
RF-60TC PCB: liberando o poder das aplicações de alta frequência
Introdução:
No panorama tecnológico em constante evolução, as aplicações de alta frequência exigem soluções de ponta que ofereçam desempenho e confiabilidade excepcionais.O PCB RF-60TC está preparado para transformar a forma como abordamos a eletrônica de alta frequência.
Desempenho e fiabilidade incomparáveis:
O PCB RF-60TC destaca-se no mercado pelo seu desempenho e fiabilidade incomparáveis.Este PCB oferece excepcional integridade do sinal e minimiza perdasA sua constante dielétrica (Dk) de 6,15 a 10 GHz e um baixo factor de dissipação (Df) de 0,002 asseguram uma transmissão de sinal precisa e eficiente.O PCB RF-60TC apresenta uma notável estabilidade dimensional e resistência mecânica, tornando-a uma escolha fiável para aplicações críticas.
| Material de PCB: | Fibra de vidro preenchida de cerâmica à base de PTFE |
| Designação | RF-60TC |
| Constante dielétrica: | 6.15 |
| Número de camadas: | Dupla camada, multicamada, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Espessura do PCB: | 10mil (0,254mm); 20mil (0,508mm), 25mil ((0,635mm); 30mil (0,762mm), 60mil (1.524mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, etc. |
Características de ponta para aplicações de alta frequência:
O PCB RF-60TC incorpora características de ponta que o tornam ideal para aplicações de alta frequência.reduzir as interferências e permitir uma transmissão precisa de dados;A elevada condutividade térmica do PCB garante uma eficiente dissipação de calor, permitindo-lhe suportar as exigentes condições de funcionamento dos sistemas de alta potência.O PCB RF-60TC demonstra excelente adesão ao metal, proporcionando uma ligação robusta e fiável.
A ciência por trás do RF-60TC: propriedades e especificações:
Para entender melhor o PCB RF-60TC, vamos aprofundar em suas propriedades e especificações.o PCB RF-60TC mantém um desempenho estável em diferentes frequênciasO seu factor de dissipação de 0,002 garante uma perda mínima de sinal, resultando num desempenho óptimo.581 ppm/°C garante um desempenho constante numa ampla gama de temperaturas.
Melhorar a integridade do sinal com Tangente de baixa perda:
A integridade do sinal é crucial em aplicações de alta frequência, e o PCB RF-60TC se destaca neste aspecto.permitir a transmissão de dados precisa e fiávelEsta característica é particularmente benéfica em aplicações como amplificadores de alta potência, antenas miniaturizadas, sistemas GPS e leitores de patches e RFID.
Gestão térmica ideal para ambientes exigentes:
As aplicações de alta frequência geram frequentemente calor substancial, tornando a gestão térmica crítica.Prevenção de sobreaquecimento e manutenção de desempenho óptimoEsta característica é inestimável em aplicações onde a estabilidade térmica é essencial, tais como sistemas de satélites e amplificadores de alta potência.
Durável e resistente: estabilidade e resistência mecânica:
O PCB RF-60TC foi construído para suportar condições desafiadoras.A sua excepcional estabilidade dimensional e o seu baixo coeficiente de expansão térmica (CTE) no eixo Z de 40 ppm/°C garantem um desempenho fiável sob temperaturas e tensões mecânicas variáveisCom uma resistência a flexão e a resistência à tração de até 10.000 psi (continuação) e 9.000 psi, respectivamente, o PCB RF-60TC oferece uma resistência mecânica notável, tornando-o resistente à flexão e ao alongamento.Estas propriedades tornam-no uma escolha ideal para aplicações onde a estabilidade e a durabilidade são primordiais.
Aplicações e indústrias para PCB RF-60TC:
O PCB RF-60TC encontra ampla utilização em aplicações de alta frequência em várias indústrias.permite o desenvolvimento de sistemas de transmissão de dados de alta velocidade e de infraestruturas 5G;No setor aeroespacial, o PCB RF-60TC garante sistemas de comunicação e navegação confiáveis.e sistemas avançados de assistência ao condutorAlém disso, o PCB RF-60TC encontra aplicações em dispositivos médicos, automação industrial e equipamentos militares, entre outros.
Conclusão: Aumente seus projetos com o RF-60TC:
O PCB RF-60TC define um novo padrão para aplicações de alta frequência com o seu desempenho excepcional, confiabilidade e características avançadas.automóvel, ou qualquer outro projeto de alta frequência, o PCB RF-60TC oferece integridade de sinal incomparável, gerenciamento térmico e resistência mecânica.Você está investindo em uma solução confiável e versátil que elevará seus projetos a novos patamares de sucesso.
