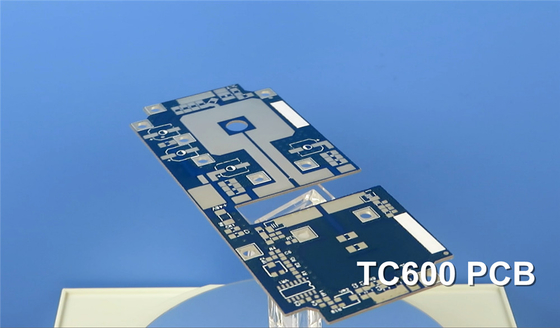

PCB de microondas no TC600 com máscara de solda azul e prata de imersão em almofadas

PCB de microondas no TC600 com máscara de solda azul e prata de imersão em almofadas

MOQ: 1pcs
preço: USD 9.99-99.99/PCS
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Destacar:

Imersão de prata em almofadas PCB de microondas

,

PCB de microondas no TC600

,

PCB de microondas com máscara de solda

Descrição do produto

Hoje, vamos discutir o PCB de microondas TC600, que é um tipo de placa de circuito impresso de condutividade térmica aprimorada.



O laminado Rogers TC600 é um composto tecido de fibra de vidro reforçado, revestido com cerâmica, à base de PTFE, concebido para proporcionar uma melhor transferência de calor através de uma elevada condutividade térmica,reduzindo as perdas dieléctricas e de inserçãoO aumento da condutividade térmica oferece várias vantagens, incluindo uma maior potência, uma maior fiabilidade do dispositivo e uma redução dos pontos quentes.



Vamos dar uma olhada mais de perto nas propriedades do material TC600, incluindo suas características elétricas, térmicas, mecânicas e físicas.



TC600 Propriedades típicas:

1. Constante dielétrica: A constante dielétrica do TC600 é de 6,15 a 1,8 MHz usando o método de cavidade ressonante.



2Fator de dissipação: o fator de dissipação é 0,0017 a 1,8 GHz e 0,002 a 10 GHz, de acordo com o teste IPC TM-650.



3. Coeficiente de temperatura da constante dielétrica (TCDk): a TCDk é de 75 ppm/oC, indicando que a constante dielétrica do TC600 permanece estável numa ampla gama de temperaturas.



Imóveis Unidade Valor Método de ensaio
1. Propriedades elétricas
Constante dielétrica (pode variar em função da espessura)
@1,8 MHz - 6.15 Cavidade de ressonância
@10 GHz - 6.15 IPC TM-650 2.5.5.5
Fator de dissipação
@1,8 GHz - 0.0017 Cavidade de ressonância
@10 GHz - 0.002 IPC TM-650 2.5.5.5
Coeficiente de temperatura da constante dielétrica: TCεr @ 10 GHz (-40-150°C) ppm/oC - 75 IPC TM-650 2.5.5.5
Resistividade de volume
C96/35/90 MΩ-cm 1.6x109 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 2.4x108 IPC TM-650 2.5.17.1
Resistividade de superfície
C96/35/90 3.1x109 IPC TM-650 2.5.17.1
E24/125 9.0x108 IPC TM-650 2.5.17.1
Força elétrica Volts/mil (kV/mm) 850 (34) IPC TM-650 2.5.6.2
Descomposição dielétrica kV 62 IPC TM-650 2.5.6
Resistência de arco sec > 240 IPC TM-650 2.5.1
2. Propriedades térmicas
Temperatura de decomposição (Td)
Início °C 512 IPC TM-650 2.4.24.6
5% °C 572 IPC TM-650 2.4.24.6
T260 Min > 60 IPC TM-650 2.4.24.1
T288 Min > 60 IPC TM-650 2.4.24.1
T300 Min > 60 IPC TM-650 2.4.24.1
Expansão térmica, CTE (x,y) 50-150oC ppm/oC 9, 9 IPC TM-650 2.4.41
Expansão térmica, CTE (z) 50-150oC ppm/oC 35 IPC TM-650 2.4.24
% de expansão do eixo z (50-260oC) % 1.5 IPC TM-650 2.4.24
3Propriedades mecânicas
Resistência ao descascamento ao cobre (1 oz/35 microns)
Após o estresse térmico Lb/in (N/mm) 10 (1.8) IPC TM-650 2.4.8
A temperaturas elevadas (150oC) Lb/in (N/mm) 10 (1.8) IPC TM-650 2.4.8.2
Soluções de pós-processo Lb/in (N/mm) 9 (1.6) IPC TM-650 2.4.8
Modulo do Jovem kpsi (MPa) 280 (1930) IPC TM-650 2.4.18.3
Resistência flexural (máquina/cruz) kpsi (MPa) 9.60/9.30 (66/64) IPC TM-650 2.4.4
Resistência à tração (máquina/cruz) kpsi (MPa) 5.0/4.30 (34/30) IPC TM-650 2.4.18.3
Modulo de compressão kpsi (MPa)   ASTM D-3410
Relação de Poisson -   ASTM D-3039
4Propriedades físicas
Absorção de água % 0.02 IPC TM-650 2.6.2.1
Densidade, ambiente 23oC g/cm3 2.9 Método ASTM D792 A
Conductividade térmica (eixo z) W/mK 1.1 ASTM E1461
Conductividade térmica (x, y) W/mK 1.4 ASTM E1461
Calor específico J/gK 0.94 ASTM E1461
Inflamabilidade Classe V0 UL-94
Desgaseamento da NASA, 125oC, ≤10-6torr
Perda de massa total % 0.02 A NASA SP-R-0022A
Volátiles recolhidos % 0 A NASA SP-R-0022A
Vapor de água recuperado % 0 A NASA SP-R-0022A



4. Propriedades elétricas: o TC600 apresenta boa resistividade de volume e resistividade de superfície, com uma potência elétrica de 850 Volts/mil ou 34 Kv/mm. A quebra dielétrica é de 62 kilovolts,e a resistência do arco é superior a 240 segundos.



5Propriedades térmicas: o TC600 tem uma temperatura de decomposição superior a 512 °C. Os valores T260, T288 e T300 são todos superiores a 60 minutos, indicando uma excelente estabilidade térmica.Ele também tem um baixo coeficiente de expansão térmica (CTE), proporcionando um desempenho confiável de revestimento através de buracos.



6Propriedades mecânicas: O TC600 demonstra uma resistência à descascagem de 10 lb/in, um módulo de Young de 280 kpsi, uma resistência à flexão de 9,6 kpsi e uma resistência à tração de 5,0 kpsi.



7. Propriedades físicas: TC600 tem uma absorção de água extremamente baixa de 0,02%, uma densidade de 2,9 g/cm3, e uma elevada condutividade térmica de 1,1 W/mK na direção Z. Tem uma capacidade térmica específica de 0.94 J/gK e uma inflamabilidade de 94V0.



8- Desgaseamento: o TC600 apresenta uma perda de massa total tão baixa como 0,02%, indicando excelentes propriedades de desgaseamento.



Capacidade de PCB (TC600):

Oferecemos várias camadas, incluindo PCBs unilaterais, duplas, multicamadas e híbridos.e 60mil (1.524 mm) para satisfazer diferentes requisitos de projeto.



Nossos PCBs estão disponíveis com pesos de cobre de 1oz (35μm) e 2oz (70μm), proporcionando flexibilidade para aplicações específicas.



O tamanho máximo para os nossos PCB é ≤ 400 mm X 500 mm, para uma ampla gama de aplicações.



Oferecemos uma variedade de cores de máscara de solda, incluindo verde, preto, azul, amarelo, vermelho e muito mais.



Além disso, nossas opções de acabamento de superfície incluem ouro de imersão, nível de solda a ar quente (HASL), prata de imersão, estanho de imersão, cobre nu, OSP, ouro puro revestido e outros,que permitam várias opções para o acabamento final do PCB.



Material de PCB: PTFE/Fibra de vidro tecida preenchida com cerâmica
Designação TC600
Constante dielétrica: 6.15 (10 GHz)
Fator de dissipação: 0.002 (10 GHz)
Número de camadas: PCB de lado único, duplo lado, multicamadas, PCB híbrido
Espessura dielétrica: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Peso de cobre: 1 oz (35 μm), 2 oz (70 μm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: Ouro de imersão, nível de soldadura a ar quente (HASL), prata de imersão, estanho de imersão, cobre nu, OSP, placado em ouro puro, etc.


Conclusão:

As placas de circuito impresso (PCB) TC600 são projetadas para oferecer uma melhor gestão térmica, tornando-as ideais para aplicações de sinais de RF de alta potência.



Com alta condutividade térmica, baixa tangente de perda, baixo coeficiente de expansão térmica (CTE) e estabilidade de fase à temperatura,As placas TC600 oferecem melhor desempenho e fiabilidade em aplicações de alta potência.



Eles são adequados para amplificadores de potência, acopladores, filtros, antenas de pegada pequena, antenas de transmissão de áudio digital (DAB), GPS e antenas de leitores RFID portáteis, entre outros.



Esperamos que esta informação tenha sido útil e esperamos vê-lo novamente na próxima vez.



PCB de microondas no TC600 com máscara de solda azul e prata de imersão em almofadas 0
