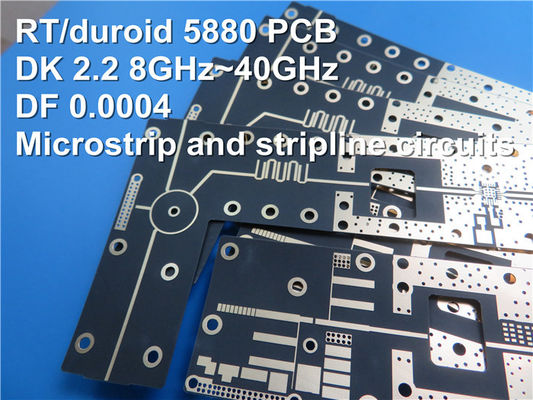

0.3mm RT Duroide 5880 PCB Imersão Ouro IPC Classe 2 Padrão

Este produto de alta qualidade foi concebido para satisfazer as exigências de várias aplicações, oferecendo um desempenho e uma fiabilidade excepcionais.

Os substratos de PCB são construídos utilizando o Rogers RT/duroid 5880, um material composto PTFE reforçado com microfibra de vidro.garante um excelente desempenho elétricoO baixo factor de dissipação de 0,0009 à mesma frequência e temperatura minimiza a perda elétrica.proporcionando estabilidade mesmo em ambientes de alta temperaturaAlém disso, a sua taxa de absorção de umidade de 0,02% permite um desempenho fiável em condições de alta umidade.O PCB funciona num intervalo de temperatura de -40°C a +85°C.

O nosso PCB oferece vários benefícios. Ele possui a menor perda elétrica em comparação com outros materiais PTFE reforçados. Pode ser facilmente cortado, moldado e usinado para atender a requisitos específicos.O material é resistente a solventes e reagentes utilizados na gravação ou revestimento de bordas e furosO material é ideal para aplicações em ambientes de alta umidade. Além disso, este material tem um histórico bem estabelecido de confiabilidade.Mantém propriedades elétricas uniformes numa ampla gama de frequências.

O empilhamento deste PCB consiste em uma construção rígida de 2 camadas, com uma camada de cobre com uma espessura de 35 μm seguida por um Rogers Core RT/duroide 5880 com uma espessura de 0,254 mm (10 mil),e, por fim, uma camada de cobre_2 com uma espessura de 35 μm.

Os detalhes de construção do PCB são os seguintes: As dimensões do painel são 139,61 mm x 37,96 mm (1 PCS), com uma tolerância de +/- 0,15 mm.Tem um espaço mínimo de 5/4 mils e um tamanho mínimo de buraco de 0O PCB não possui vias cegas, simplificando o processo de fabricação.As camadas exteriores têm um peso de cobre acabado de 1 oz (1A espessura do revestimento via mede 20 μm, garantindo conexões robustas. O acabamento da superfície é ouro de imersão, proporcionando excelente condutividade e resistência à corrosão.O PCB não possui camadas superiores ou inferiores de serigrafia ou de máscara de soldaAntes do envio, cada PCB passa por um teste elétrico completo de 100% para garantir a sua fiabilidade e conformidade com os padrões de qualidade.

As estatísticas do PCB demonstram sua versatilidade. Ele acomoda um total de 9 componentes e 16 almofadas, com 16 almofadas de tecnologia de montagem de superfície superior (SMT) e sem almofadas de buraco ou almofadas SMT inferiores.Não há vias.A obra de arte é fornecida no formato Gerber RS-274-X, compatível com os processos de fabrico padrão.

O nosso PCB cumpre o padrão IPC-Classe-2, garantindo um desempenho e uma durabilidade consistentes.O seu desempenho excepcional torna-o adequado para várias aplicações, incluindo as antenas de banda larga das companhias aéreas comerciais, os circuitos de microstripes e de stripes, as aplicações de ondas milimétricas, os sistemas de radar, os sistemas de orientação e as antenas de rádio digital ponto a ponto.

Para quaisquer perguntas técnicas ou informações adicionais, não hesite em contactar a nossa equipa dedicada em sales10@bichengpcb.com.O nosso compromisso é fornecer apoio excepcional e garantir a sua satisfação com os nossos produtos.
