| Realçar: | Blogue de PCB de PTFE cerâmico,25mil PCB de alta frequência,Substratos de PCB de alta frequência |
||
|---|---|---|---|

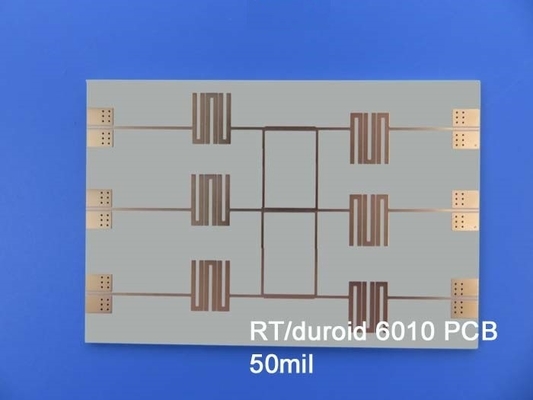

Apresento o nosso recém-vendido PCB, que é feito de Rogers RT/duroide 6010.2LM, um substrato de alto desempenho.este PCB é projetado para atender às demandas de várias aplicaçõesVamos explorar as principais especificações e benefícios que tornam este PCB uma escolha excelente para projetos eletrônicos.
Substratos de PCB: desempenho e confiabilidade incomparáveis
O Rogers RT/duroide 6010.2LM possui compósitos cerâmicos-PTFE avançados, garantindo desempenho e confiabilidade superiores.Este substrato oferece uma elevada eficiência elétrica, permitindo a redução do tamanho do circuito sem comprometer o desempenho.tornando-o ideal para aplicações que operam em frequências da banda X ou abaixo.
| Constante dielétrica,εProcesso | 10.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Linha de raios apertada | |
| Constante dielétrica,εDesenho | 10.7 | Z | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
| Fator de dissipação,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - 425. | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Resistividade de volume | 5 x 105 | Mohm.cm | A | IPC 2.5.17.1 | |
| Resistividade de superfície | 5 x 106 | - O quê? | A | IPC 2.5.17.1 | |
| Propriedades de tração | ASTM D638 (0,1/min. taxa de deformação) | ||||
| Módulo de Young | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | A | |
| Estresse extremo | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | A | |
| Estiramento Final | 9 a 15 7 a 14 | X Y | % | A | |
| Propriedades de compressão | ASTM D695 (0,05/min. taxa de deformação) | ||||
| Módulo de Young | 2144 (311) | Z | MPa ((kpsi) | A | |
| Estresse extremo | 47(6.9) | Z | MPa ((kpsi) | A | |
| Estiramento Final | 25 | Z | % | ||
| Módulo flexural | 4364 (633) 3751 (544) | X | MPa ((kpsi) | A | ASTM D790 |
| Estresse extremo | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | A | |
| Deformação sob carga | 0.26 1.3 | Z Z | % | 24h/50°C/7MPa 24h/150°C/7MPa | ASTM D261 |
| Absorção de umidade | 0.01 | % | D48/50°C 0,050" ((1,27 mm) de espessura | IPC-TM-650 2.6.2.1 | |
| Conductividade térmica | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Coeficiente de expansão térmica | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Densidade | 3.1 | g/cm3 | A norma ASTM D792 | ||
| Calor específico | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Calculado | ||
| Peel de cobre | 12.3 (2.1) | pli (N/mm) | após flutuação de solda | IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. | ||||
Estabilidade térmica e ambiental excepcional
Com um Td (temperatura de decomposição) superior a 500°C, de acordo com os testes TGA, o RT/duroide 6010.2LM proporciona uma excelente estabilidade térmica,assegurar uma operação fiável mesmo em condições exigentesA sua taxa de absorção de umidade de apenas 0,01% garante um desempenho elétrico constante, mesmo em ambientes úmidos.24 ppm/°C (eixo Y), e 47 ppm/°C (eixo Z) permitem estabilidade dimensional e compatibilidade com outros componentes.
Características para o melhor desempenho e versatilidade
O RT/duroide 6010.2LM oferece várias características concebidas para melhorar o desempenho e versatilidade.permitindo resultados consistentes e fiáveisO substrato é revestido com folha de cobre eletrodepositada de tratamento normal e reverso, garantindo uma excelente condutividade e integridade do sinal.Os buracos de revestimento confiáveis em placas de várias camadas permitem conexões perfeitas e transferência de sinal eficiente.
| Material de PCB: | Compositórios cerâmicos de PTFE |
| Designação: | NT1cultura |
| Constante dielétrica: | 10.2 ± 0,25 (processo); 10.7 (projeto) |
| Número de camadas: | 1 camada, 2 camadas |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura dielétrica: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, estanho de imersão, prata de imersão, OSP. |
Detalhes precisos da construção das especificações
Esta construção de PCB rígido de 2 camadas compreende camadas de cobre com uma espessura de 35 μm, sandwichando o núcleo RT/duroide 6010.2LM de 0,635 mm (25 mil).As dimensões dos painéis acabados de 34 mm x 18 mm proporcionam um formato compacto, com uma tolerância de +/- 0,15 mm para fabricação precisa. Com um traço/espaço mínimo de 14/10 mils e um tamanho de buraco mínimo de 0,25 mm, este PCB acomode projetos de circuitos complexos.Espessura da placa acabada de 00,8 mm, peso de cobre da camada externa de 1 oz (1,4 mils) e espessura de revestimento de 20 μm garantem uma construção robusta e um desempenho confiável.
Especificações e aplicações adicionais
Esta placa de circuito impresso possui acabamento de superfície em ouro de imersão, máscara de soldadura de topo azul e serigrafia de topo branco, proporcionando uma aparência profissional e visualmente atraente.Com controlo de impedância de 50 ohms em pista/espaçamento de 14 mil/10 milEste PCB é otimizado para aplicações de alta frequência e é submetido a 100% de testes elétricos antes do envio, garantindo os mais altos padrões de qualidade.
Com disponibilidade mundial, o RT/duroide 6010.2LM atende a uma ampla gama de indústrias e aplicações.Sistemas de prevenção de colisões de aeronaves, ou sistemas de alerta de radar em terra, este PCB capacita seus projetos com desempenho e confiabilidade excepcionais.
Contacte a nossa equipa de vendas dedicada em sales10@bichengpcb.com para quaisquer perguntas técnicas ou para explorar as possibilidades do RT/duroide 6010.2LM nas suas aplicações.Experimente o poder dos PCBs de alto desempenho com o Rogers RT/duroid 6010.2LM e levar os seus projetos a novos patamares de sucesso.
