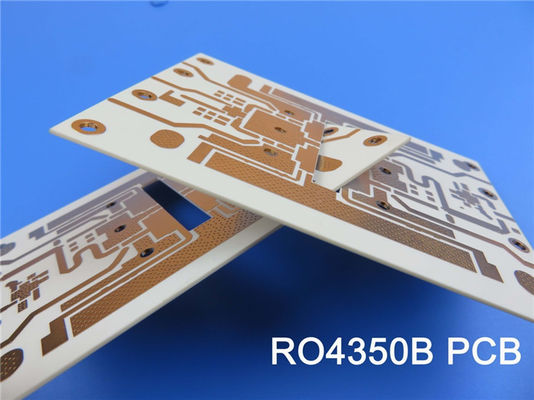

Rogers RO4350B Material de PCB ENEPIG Finalização de superfície

A Placa de Circuito Impresso Rogers RO4350B é uma solução de ponta que combina desempenho elétrico excepcional com fabricação econômica, tornando-a uma escolha ideal para uma ampla gama de aplicações de alta frequência e alto desempenho.

No coração desta PCB está o material proprietário Rogers RO4350B, um composto de hidrocarboneto/cerâmica reforçado com vidro tecido que oferece desempenho comparável ao PTFE/vidro tecido, ao mesmo tempo que oferece a facilidade de processamento associada ao epóxi/vidro padrão. Esta composição de material única permite que a PCB RO4350B atinja uma constante dielétrica (Dk) consistente de 3,48 ± 0,05 a 10 GHz/23°C e um baixo fator de dissipação de 0,0037 na mesma frequência e temperatura.

Uma das principais vantagens do material RO4350B é sua excepcional estabilidade dimensional. O coeficiente de expansão térmica (CTE) é de 10 ppm/°C no eixo X, 12 ppm/°C no eixo Y e 32 ppm/°C no eixo Z, combinando de perto as características de expansão do cobre. Isso permite que a PCB RO4350B mantenha excelente estabilidade dimensional, uma propriedade crítica para a construção de placas multicamadas de dielétrico misto. Além disso, o baixo CTE no eixo Z dos laminados RO4350B garante qualidade confiável de furos metalizados, mesmo em aplicações de choque térmico severo.

Outra característica notável do material RO4350B é sua alta temperatura de transição vítrea (Tg) acima de 280°C (536°F). Isso garante que as características de expansão da PCB permaneçam estáveis em uma ampla gama de temperaturas de processamento, tornando-a adequada para uma variedade de processos de fabricação. Além disso, a baixa absorção de água do material de 0,06% contribui para sua confiabilidade e desempenho gerais.

Esta PCB Rogers RO4350B é construída com um design rígido de 2 camadas, apresentando 35μm de cobre nas camadas superior e inferior, e um núcleo Rogers RO4350B de 0,102 mm (4 mil). As dimensões da placa são 43,98 mm x 33,22 mm, com uma tolerância apertada de ±0,15 mm. A PCB apresenta um traço/espaço mínimo de 4/5 mils e um tamanho de furo mínimo de 0,3 mm, garantindo desempenho de alta qualidade e confiável.

Um dos principais benefícios da PCB RO4350B é sua relação custo-benefício. Ao contrário dos materiais tradicionais à base de PTFE, o RO4350B pode ser processado usando técnicas padrão de epóxi/vidro, permitindo um processo de fabricação mais econômico. Isso torna a PCB RO4350B uma opção atraente para designers e engenheiros que necessitam de placas de circuito de alto desempenho sem o preço premium associado.

A versatilidade da PCB Rogers RO4350B é evidente em sua ampla gama de aplicações, incluindo antenas de estações base celulares e amplificadores de potência, tags de identificação por radiofrequência, radares e sensores automotivos, e LNBs para satélites de transmissão direta. Suas propriedades elétricas e mecânicas excepcionais, combinadas com sua fabricação econômica, tornam a PCB RO4350B uma excelente escolha para engenheiros e designers que buscam uma solução de placa de circuito confiável e de alta qualidade.

Em resumo, a PCB Rogers RO4350B representa uma notável combinação de desempenho e acessibilidade, oferecendo a designers e engenheiros uma solução de ponta que atende às demandas das aplicações de alta frequência e alto desempenho de hoje.
