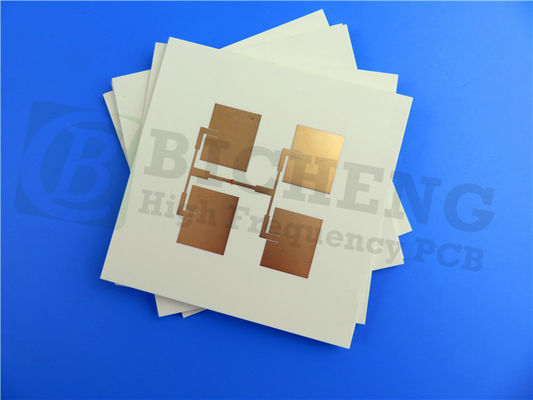

Rogers RO4725JXR Antenna Grade PCB Oferecendo Excelente Desempenho de RF Preço Acessível

Introdução
No mundo em constante evolução das comunicações sem fio, a demanda por soluções de antena de alto desempenho e custo-benefício nunca foi maior.um líder renomado em materiais de circuito avançado, desenvolveu o PCB RO4725JXR para responder a esta necessidade. esta placa de circuito rígido de 2 camadas alavanca o inovador material laminado de vidro hidrocarbono/cerâmica/tecido RO4725JXR da empresa,oferecendo uma alternativa acessível e fiável aos laminados tradicionais à base de PTFE.

Características e benefícios
O PCB RO4725JXR possui uma impressionante variedade de características que o tornam uma escolha destacada para aplicações de antena e RF.Este material tem um desempenho elétrico excepcional., com um baixo fator de dissipação (Df) de 0,0026 a 10 GHz e 0,0022 a 2,5 GHz.Esta combinação de baixa perda e Dk estável garante que os designers de antenas possam alcançar valores de ganho substanciais, minimizando a degradação do sinal.

Uma das principais vantagens do RO4725JXR é o seu excelente coeficiente térmico da constante dielétrica, de +34 ppm/°C.Esta estabilidade notável garante um desempenho consistente do circuito em uma ampla gama de condições ambientaisAlém disso, o CTE do material é muito parecido com o cobre, com eixos X, Y e Z de 13.9, 19, e 25,6 ppm/°C, respectivamente, minimizando o risco de deslaminamento e outros problemas de fiabilidade.

Além das suas propriedades eléctricas e térmicas impressionantes, o PCB RO4725JXR também possui um elevado valor de Tg superior a 280°C,compatível com os processos de montagem FR-4 padrão e sem chumboIsto permite uma integração perfeita nos fluxos de trabalho de fabrico existentes, reduzindo a necessidade de manuseamento e processamento especializados.

Em especial, o PCB RO4725JXR demonstrou um excelente desempenho de intermodulação passiva (PIM), com valores superiores a -160 dBc (43 dBm sinal de 1.900 MHz).Esta característica de baixo PIM é crucial para antenas de estações de base celulares e outros sistemas de RF de alto desempenho, onde a integridade do sinal limpo é de primordial importância.

Aplicações e especificações
O PCB RO4725JXR é ideal para uma ampla gama de aplicações de antena e RF, com especial ênfase em antenas de estações base celulares.e baixo PIM torná-lo uma excelente escolha para os designers que procuram otimizar tanto o custo e desempenho em suas soluções sem fio.

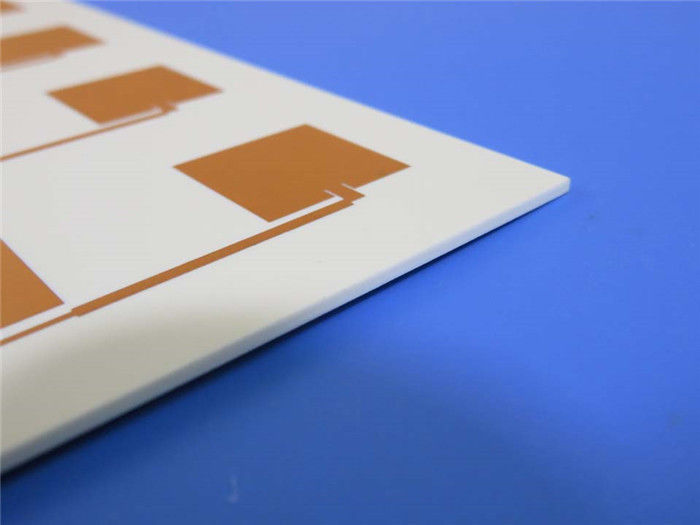

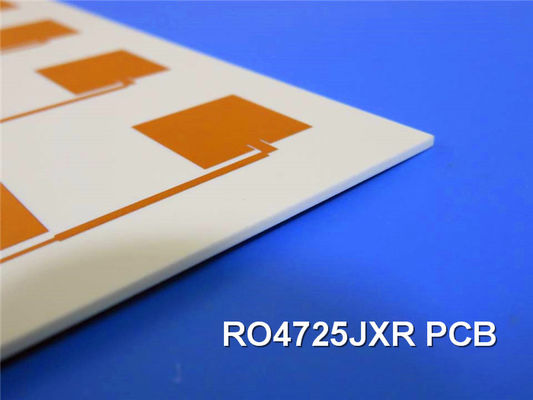

Em termos de especificações, este PCB é uma placa de circuito rígido de 2 camadas com dimensões de 42,13 mm x 112,96 mm ± 0,15 mm. A espessura do cobre é de 1 oz (1,4 mil) em ambas as camadas externas,e a traça/espaço mínimo é 5/5 milA placa apresenta um tamanho mínimo de furo de 0,4 mm e uma espessura de acabamento de 0,8 mm, com uma espessura de revestimento de 20 μm. O acabamento da superfície é de ouro de imersão,e a placa é fabricada de acordo com a norma de qualidade IPC-Classe-2, com 100% de testes elétricos antes da expedição.

Conclusão
O PCB Rogers RO4725JXR representa uma alternativa convincente aos laminados tradicionais à base de PTFE, oferecendo uma mistura única de desempenho RF excepcional, estabilidade térmica e custo-eficácia.Com as suas características robustas e o comportamento consistente do circuito, este PCB está pronto para se tornar uma solução para os designers de antenas e engenheiros de RF que buscam otimizar seus sistemas sem fio.
