Uma alternativa versátil aos laminados de PTFE

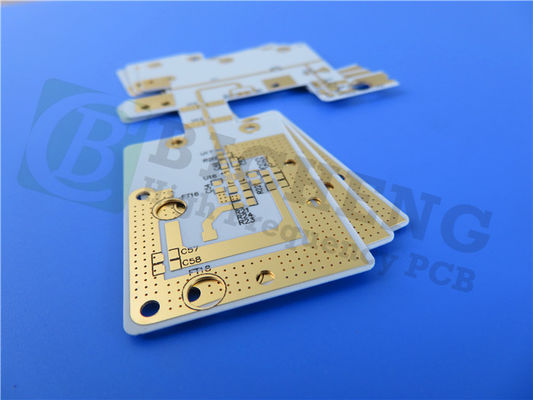

No mundo da eletrónica em rápida evolução,A procura de soluções de alto desempenho e, ao mesmo tempo, rentáveis nunca foi tão grande.Estamos orgulhosos de apresentar o RO4830 PCB, uma placa de circuito impresso de ponta que combina desempenho excepcional com uma acessibilidade inigualável.No coração deste PCB inovador está o laminado de alta frequência Rogers RO4830, um material termo-resistente que serve como uma alternativa confiável aos laminados convencionais à base de PTFE.Com uma constante dielétrica ligeiramente superior a 3.2 a 77 GHz, o laminado RO4830 oferece um equilíbrio único de propriedades elétricas e custo-eficácia, tornando-o uma escolha ideal para aplicações de onda milimétrica sensíveis ao preço.
Desempenho de Alta Frequência incomparável
Uma das principais características que diferencia o PCB RO4830 é a sua excepcional perda de inserção de apenas 2,2 dB por polegada a 77 GHz.Este desempenho notável é alcançado através do uso de revestimento de folha de cobre LoPro reverso tratado, o que contribui para as excelentes características de alta frequência do laminado.O PCB RO4830 é adequado para ser utilizado em sensores de radar automóveis de 76-81 GHz.
| Imóveis |
Valores típicos [1]
RO4830 (TM) |
Unidades |
Condição |
Método de ensaio |
| Espessura dielétrica |
| 0.005 |
0.0095 ¢ |
| Constante dielétrica, εr Design |
3.24 |
3.24 |
- |
77 GHz |
comprimento de fase do diferencial de microstrip |
| Perda de linha de transmissão |
2.2 |
1.8 |
dB/in |
77 GHz |
comprimento de fase do diferencial de microstrip |
| Fator de dissipação, tan δ |
0.0033 |
0.0032 |
- |
10 GHz |
Resonador dielétrico de postes divididos |
| Coeficiente térmico de εr (direção z) |
- Trinta |
- Trinta |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Força dielétrica |
78.7 |
59.1 |
kV/mm |
48 horas @ 50°C |
IPC-TM-650, 2.5.6.2 |
| 2000 |
1500 |
V/mil |
| Absorção de água |
0.15 |
0.13 |
% |
D-48/50 |
ASTM D570 |
| Resistência ao descascamento após estresse térmico |
0.67 |
0.67 |
N/mm |
Reverso de 18 microns
Folha de alumínio |
IPC-TM-650 2.4.8 |
| 3.8 |
3.8 |
Pound/in |
| Classificação de inflamabilidade |
V-0 |
V-0 |
- |
C-48/23/50 |
UL94 |
Dimensional
Estabilidade |
MD |
- Um.8
(-1.8) |
-1,5 (-1,5) |
mm/m (mils/in) |
4 horas @ 105°C |
IPC-TM-650 2.4.39A |
| CMD |
- Um.8
(-1.8) |
-1,6 (-1,6) |
| Temperatura de decomposição |
408 |
412 |
°C |
- |
ASTM D3850 |
| Tempo para a deslaminagem (T288) |
> 30 |
> 30 |
Minutos |
com Cu |
IPC-TM-650, 2.4.24.1 |
| Processo sem chumbo |
- Sim, sim. |
- Sim, sim. |
- |
- |
- |
| Conductividade térmica (calculada) |
0.45 |
0.47 |
W/mK |
50°C |
Cálculo através do plano com séries
regra de mistura |
| TEC |
x,y |
23 |
21 |
ppm/°C |
0 a 150°C |
IPC-TM-650 2.4.41 |
| z |
110 |
83 |
Otimizado para eletrônicos automotivos
O seu sistema optimizado de enchimento, resina e vidro composto, combinado com uma classificação de retardador de chama UL 94 V-0, garante uma estabilidade térmica e mecânica superior,tornando-a uma escolha ideal para a eletrónica automotiva de missão crítica.
Construção confiável e consistente

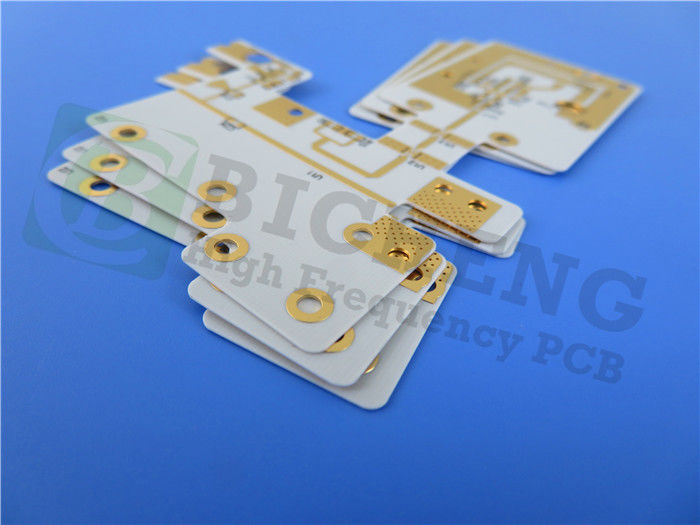

A construção do PCB apresenta um projeto rígido de duas camadas, com camadas de cobre de 35 μm na parte superior e inferior.fornece uma estabilidade dimensional excepcional e propriedades dielétricas consistentes em toda a chapa, garantindo um desempenho fiável mesmo nos ambientes mais exigentes.
Fabricação e acessibilidade econômicas
Em termos de fabrico, o PCB RO4830 pode ser produzido utilizando processos FR-4 padrão, tornando-o acessível e rentável para uma ampla gama de fabricantes.Esta versatilidade estende-se às dimensões físicas do PCB, que estão disponíveis em duas variantes de 210,6 mm x 54,6 mm, com uma tolerância de ±0,15 mm.
Garantia rigorosa da qualidade
Para garantir os mais elevados padrões de qualidade, o PCB RO4830 é submetido a rigorosos procedimentos de teste e inspecção.e 100% de ensaio eléctrico antes da expedição, os clientes podem confiar na fiabilidade e precisão deste PCB.
| Material de PCB: |
Hidrocarbonetos/ Cerâmica/ Vidro tecido espalhado |
| Designação |
RO4830 |
| Constante dielétrica: |
3.24 |
| Fator de dissipação |
0.0033-0.0032 |
| Número de camadas: |
PCB de lado único, duplo, multi-camadas, PCB híbrido |
| Peso de cobre: |
1 oz (35 μm), 2 oz (70 μm) |
| Espessura dielétrica |
5 milímetros (0,127 mm), 9,4 milímetros (0,239 mm) |
| Tamanho do PCB: |
≤ 400 mm X 500 mm |
| Máscara de solda: |
Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: |
Ouro de imersão, HASL, prata de imersão, estanho de imersão, ENEPIG, OSP, cobre nu, ouro puro, etc. |
Benefícios incomparáveis para os fabricantes
Além das suas especificações técnicas, o PCB RO4830 oferece uma série de vantagens que o tornam uma escolha atraente para os fabricantes.A sua resistência à oxidação significativamente reduzida e o excelente desempenho da perfuração a laser contribuem para um processo de fabrico simplificado, enquanto as economias globais de custos em comparação com as opções de laminados de PTFE tornam este um investimento financeiramente prudente.
Aproveite o poder da tecnologia de ondas milimétricas
Quer estejam a trabalhar em sensores de radar automotivos de ponta, eletrónica inteligente avançada, ou qualquer outra aplicação de ondas milimétricas,O RO4830 PCB da Rogers é a solução confiável e econômica que você estava procurando.Experimente o poder desta tecnologia inovadora e leve o seu projeto a novos patamares de desempenho e eficiência.
