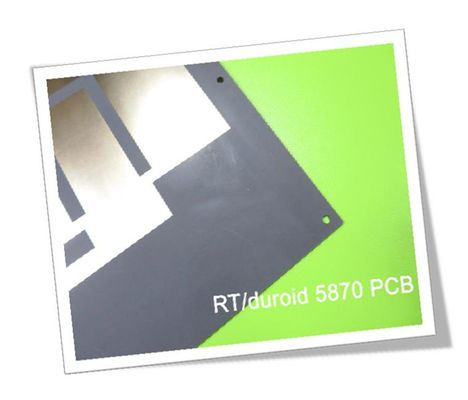

Hoje, temos o prazer de apresentar uma base de PCB recém-vendida nos laminados RT duroid 5870.O laminado de alta frequência Rogers RT/duroid 5870 é um material composto de PTFE reforçado com microfibras de vidroOferece uma constante dielétrica baixa (Dk) de 2,33 com tolerância apertada, tornando-se adequado para aplicações de alta frequência e banda larga onde a baixa dispersão e as perdas precisam ser minimizadas.

RT duroid 5870 PCB apresenta uma constante dielétrica de 2,33 ± 0,02 a 10 GHz e 23°C, e um fator de dissipação de 0,0012 a 10 GHz e 0,0005 a 1 MHz.Também possui uma forte resistência à casca de cobre de 27.2 pli, baixa absorção de umidade de 0,02% e elevada estabilidade térmica com um Td superior a 500°C. O material é isotrópico e tem uma classificação de inflamabilidade UL 94-V0.

Os benefícios deste PCB RT/duroide 5870 incluem a menor perda elétrica para um material PTFE reforçado, facilidade de usinagem, resistência a solventes e reagentes utilizados na gravação ou revestimento,e adequação para ambientes de elevada umidadeÉ um material bem estabelecido e fiável com propriedades eléctricas uniformes numa ampla gama de frequências.

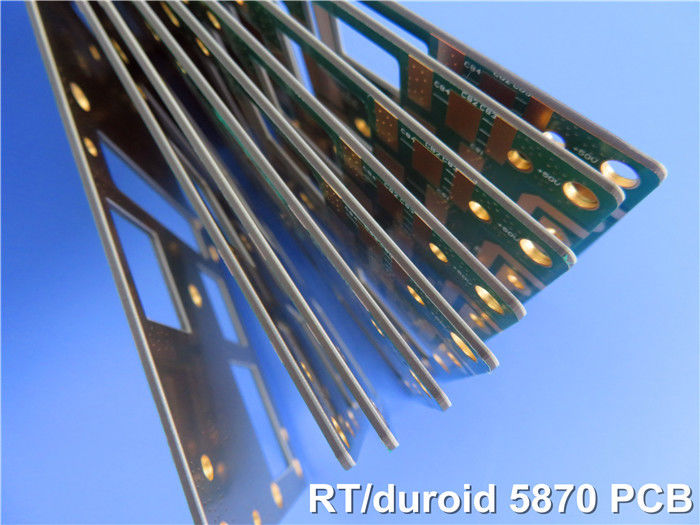

Este PCB em si é uma construção rígida de 2 camadas, com 35 μm de cobre em ambas as camadas e uma espessura dielétrica de 0,127 mm (5 mil) de RT/duroide 5870.com uma tolerância de ±0.15 mm. Possui um traço/espaço mínimo de 4/4 mils, tamanho mínimo do orifício de 0,3 mm e espessura do painel acabado de 0,2 mm. O peso do cobre é de 1 oz (1,4 mils) nas camadas externas,e a espessura do revestimento via é de 20 μmO acabamento da superfície é de ouro de imersão e cada PCB passa por 100% de testes elétricos antes do envio.

Este RT/duroide 5870 PCB é adequado para uma variedade de aplicações de alta frequência e banda larga, incluindo antenas de banda larga de companhias aéreas comerciais, circuitos de microstrip e stripline,Aplicações de ondas milimétricas, sistemas de radar, sistemas de orientação e antenas de rádio digitais ponto a ponto.

PCB RF/microondas de alto desempenho: A vantagem do Rogers RT/duroide 5870

No mundo em constante evolução da eletrônica de alta frequência e banda larga, a escolha do material da placa de circuito impresso (PCB) pode fazer ou quebrar um projeto.Um material que tem sido por muito tempo uma solução para aplicações de RF e microondas exigentes é o laminado de alta frequência RT/duroide 5870 da Rogers.

Este material composto à base de PTFE, reforçado com microfibras de vidro, oferece uma combinação única de componentes elétricos, mecânicos,e propriedades térmicas que o tornam uma escolha ideal para uma ampla gama de circuitos e sistemas de alta frequência.

Desempenho elétrico excepcional
No coração do apelo do RT/duroide 5870 está o seu desempenho elétrico excepcional.assegurando uma excelente integridade do sinal e uma dispersão mínima, mesmo em frequências mais elevadas.

É igualmente impressionante o baixo factor de dissipação (Df) do laminado, de apenas 0,0012 a 10 GHz e 0,0005 a 1 MHz.que é crucial para maximizar a eficiência e fidelidade do sinal em alta velocidade, aplicações de alta frequência.

As propriedades elétricas do material também permanecem notavelmente estáveis numa ampla gama de frequências, desde DC até 100 GHz e além.Como permite que os projetistas usem o mesmo material para diferentes topologias de circuito sem ter que se preocupar com variações de desempenho imprevisíveis.

Robustez e confiabilidade mecânica
Para além das suas características elétricas superiores, o RT/duroide 5870 também se destaca em termos de propriedades mecânicas.fornecendo uma fixação robusta das camadas de cobre e garantindo interconexões confiáveis.

A sua baixa absorção de umidade de apenas 0,02% torna o laminado adequado para utilização em ambientes de alta umidade,enquanto a elevada estabilidade térmica do material (Td > 500°C) e a classificação de inflamabilidade UL 94-V0 acrescentam uma camada extra de fiabilidade e segurança.

O reforço de microfibra de vidro também confere ao RT/duroide 5870 uma estabilidade dimensional excepcional, com um coeficiente de expansão térmica (CTE) de 22 ppm/°C no eixo X, 28 ppm/°C no eixo Y,e 173 ppm/°C no eixo ZIsto ajuda a minimizar os problemas de registo e a garantir a integridade dimensional, mesmo em projectos complexos e de alta densidade.

Design flexível e maquinabilidade
Uma das principais vantagens do RT/duroide 5870 é sua excelente maquinabilidade, que permite aos designers cortar, moldar e mecanizar facilmente o material para atender às suas necessidades específicas.Esta flexibilidade é particularmente valiosa na construção de protótipos e na produção de pequenos volumes, onde a capacidade de iterar rapidamente em conceitos de design pode ser uma mudança de jogo.

A resistência do laminado aos solventes e reagentes utilizados nos processos de gravação e revestimento aumenta ainda mais a sua versatilidade,que permitam a utilização de técnicas de fabrico de PCB normalizadas sem comprometer o desempenho ou a fiabilidade.

Largo âmbito de aplicação

As excepcionais propriedades elétricas, mecânicas e térmicas do RT/duroide 5870 tornam-no uma solução versátil para uma ampla gama de aplicações de alta frequência e banda larga, incluindo:

Antenas de banda larga para companhias aéreas comerciais
Circuitos de micro-cartão e de linha de circuito
Sistemas de ondas milimétricas
Sistemas de radar e orientação
Antenas de rádio digitais ponto a ponto


Quer estejas a trabalhar numa infraestrutura 5G de ponta, comunicações por satélite de próxima geração, ou sistemas de radar de alta resolução, o Rogers RT/duroide 5870 pode fornecer o desempenho,confiabilidade, e flexibilidade de design que você precisa para ficar à frente da curva.

Conclusão
No mundo acelerado da eletrônica de alta frequência, a escolha do material de PCB pode ser um fator crítico no sucesso de um projeto.O laminado de alta frequência Rogers RT/duroid 5870 destaca-se como uma solução de primeira linha, oferecendo desempenho elétrico incomparável, robustez mecânica e flexibilidade de design.engenheiros e designers podem empurrar os limites do que é possível no domínio da tecnologia de RF e microondas.
