Rogers RT / Duroid 6002 PCB Tamanho 130mm X 80mm 12PCS/6Tipos

Este PCB de alta frequência é baseado no substrato RT duroid 6002.tornando-se a escolha ideal para complexos, construções de placas multicamadas.

Características:
- constante dielétrica (Dk) de 2,94 ± 0,04 para um desempenho de alta frequência constante
- Fator de dissipação ultra-baixo de 0,0012 a 10 GHz, proporcionando perda mínima de sinal
- coeficiente térmico de Dk tão baixo como 12 ppm/°C, garantindo estabilidade nas variações de temperatura
- Conductividade térmica de 0,6 W/m/K e CTE baixo do eixo Z de 24 ppm/°C para um desempenho fiável
- Absorção de umidade de apenas 0,02% para uma estabilidade dimensional excepcional
- Excelentes propriedades mecânicas e elevado Tg de 500°C para circuitos robustos e duradouros

Benefícios:
- Otimizado para desempenho superior de alta frequência em aplicações exigentes
- O controlo rigoroso da espessura e a CTE em plano combinada com o cobre permitem desenhos multi-camadas fiáveis
- A baixa emissão de gases torna-o ideal para o espaço e outros ambientes sensíveis
- Estabilidade dimensional excepcional garante características elétricas consistentes
- Construção robusta adequada para uma ampla gama de sistemas de microondas e RF de missão crítica

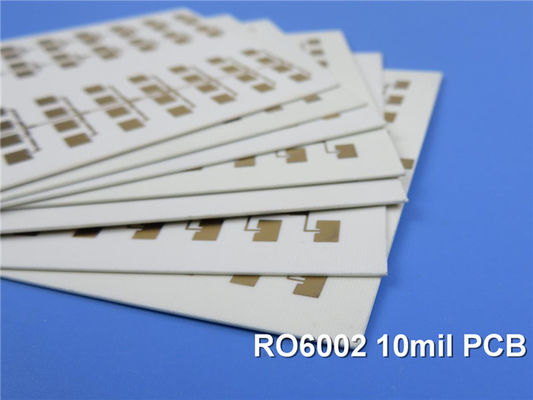

Este PCB de 2 camadas, de 0,8 mm de espessura, possui camadas de cobre de 35 μm, tamanho mínimo do orifício de 0,3 mm e um acabamento de superfície de imersão em ouro.Este PCB é testado extensivamente para garantir 100% de integridade elétrica antes da expedição.

Disponível em todo o mundo, este laminado avançado é ideal para aplicações como antenas de matriz em fase,sistemas de radar, antenas GPS e redes de formação de feixe.

Desbloquear o poder da aplicação de alta frequência com os PCBs Rogers RT/duroide 6002

No mundo em constante evolução da eletrônica de microondas e RF, a demanda por materiais de circuito de alto desempenho, confiáveis e termicamente estáveis nunca foi maior.Como as tecnologias continuam a empurrar os limites da frequênciaNo entanto, a utilização de circuitos impressos (PCB) pode ser considerada como um dos principais fatores para garantir o melhor desempenho do sistema.um laminado PTFE cheio de cerâmica que surgiu como uma mudança de jogo no cenário do design de alta frequência.

Perfeição dielétrica
No coração das capacidades excepcionais do RT/duroide 6002 estão as suas propriedades dielétricas, com uma constante dielétrica (Dk) de 2,94 ± 0.04, este material oferece consistência e precisão notáveis, o que é essencial para manter a integridade do sinal em circuitos complexos de alta frequência.Este controle Dk apertado traduz-se em melhor correspondência de impedância, redução de reflexos e melhor desempenho geral do circuito.

Igualmente impressionante é o fator de dissipação ultra-baixo (Df) do RT/duroide 6002 de 0,0012 a 10 GHz.Esta tangente de perda excepcionalmente baixa garante que a energia do sinal é efetivamente transmitida através do circuitoEste atributo é particularmente crucial em aplicações que exigem manipulação de alta potência ou requisitos rigorosos de gestão térmica.

Estabilidade térmica e fiabilidade
As características térmicas do RT/duroide 6002 distinguem-no ainda mais como uma escolha privilegiada para o projeto de alta frequência.Este material mantém as suas propriedades dielétricas mesmo em face de flutuações de temperatura., proporcionando um desempenho elétrico consistente numa ampla gama de funcionamento.

A estabilidade térmica do RT/duroide 6002 é complementada pela sua impressionante estabilidade dimensional.Combinado com um CTE no plano que é muito parecido com o cobreO material de borracha é um material de borracha de alta resistência, que garante construções de placas de várias camadas confiáveis, evitando problemas como delaminação, deformação e desajuste térmico, que podem afetar materiais menos estáveis termicamente.

Robustez mecânica e resistência ao ambiente

Projetado para aplicações exigentes, o RT/duroide 6002 possui propriedades mecânicas excepcionais e resistência ambiental.Este laminado pode suportar os rigores do processamento a altas temperaturas e refluxo de solda., tornando-o adequado para uma ampla gama de técnicas de fabrico.

Além disso, a baixa absorção de umidade do RT/duroid 6002 de apenas 0,02% destaca sua capacidade de manter a estabilidade dimensional e o desempenho elétrico em ambientes com níveis variáveis de umidade.Este atributo, juntamente com as suas características de baixa descarga de gases,tornar o material uma escolha ideal para aplicações espaciais e outras aplicações críticas em que os fatores ambientais podem afetar significativamente a fiabilidade do circuito.

Abrindo novas possibilidades
As propriedades excepcionais do substrato de PCB Rogers RT/duroide 6002 abrem um mundo de possibilidades para o projeto de alta frequência.e robustez mecânica torná-lo uma escolha natural para uma ampla gama de aplicações, incluindo:

Antenas de matriz em fase
Sistemas de radar terrestres e aéreos
Antenas de sistema de posicionamento global (GPS)
Retrovisores de potência
Sistemas de prevenção de colisões de companhias aéreas comerciais
Redes de formação de feixes

Ao aproveitar as vantagens de desempenho do RT/duroide 6002, os designers podem ampliar os limites do que é possível na engenharia de microondas e RF, abrindo novas fronteiras na eficiência do sistema,confiabilidade, e capacidades globais.

Conclusão
No mundo dinâmico e em constante evolução da eletrónica de alta frequência, o Rogers RT/duroide 6002 destaca-se como uma verdadeira potência.A sua robustez mecânica torna-a uma escolha indispensável para os designers que procuram criar produtos de ponta.Ao aproveitar todo o potencial deste substrato PCB avançado, os engenheiros podem desbloquear novos níveis de desempenho, confiabilidade e inovação,Pavimentação do caminho para a próxima geração de tecnologias de alta frequência.
