No cenário competitivo da engenharia aeroespacial, a necessidade de materiais inovadores, leves e termicamente estáveis é mais crítica do que nunca.com um diâmetro superior a 50 mm,Este artigo analisa as principais características, benefícios e aplicações do PCB TLY-5Z, destacando por que é uma escolha essencial para engenheiros e fabricantes.
Introdução aos laminados TLY-5Z
O PCB TLY-5Z é construído a partir de compósitos PTFE avançados, reforçados com fibra de vidro tecida.tornando-o ideal para componentes aeroespaciais onde a economia de peso é crucial.
Principais propriedades do PCB TLY-5Z
O TLY-5Z possui especificações impressionantes que o distinguem na indústria:
- Constante dielétrica (Dk): 2,20 ± 0,04 a 1,9 GHz e 10 GHz, garantindo uma perda mínima de sinal.
- Fator de dissipação (Df): 0,001 a 1,9 GHz e 0,0015 a 10 GHz, melhorando a eficiência energética.
- Estabilidade térmica: com um coeficiente térmico da constante dielétrica (TcDK) de -72 ppm/°C numa faixa de temperatura de -55°C a 150°C, proporciona um desempenho fiável em condições extremas.
- Absorção de umidade: a apenas 0,03%, a absorção de umidade é mínima, garantindo durabilidade em ambientes úmidos.
- Voltagem de ruptura dielétrica: 45 kV, garantindo segurança e fiabilidade.
| Imóveis |
Método de ensaio |
Unidade |
Valor |
Unidade |
Valor |
| Dk @ 1,9 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
2.20+/- 0.04 |
|
2.20+/- 0.04 |
| Df @ 1,9 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
0.001 |
|
0.001 |
| Df @ 10 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
0.0015 |
|
0.0015 |
| Tc(D) K (-55 ~ 150°C) |
IPC-650 2.5.5.6 Mod. |
ppm/°C |
- 72 |
ppm/°C |
- 72 |
| Tensão de ruptura dielétrica |
IPC-650 2.5.6 |
kV |
45 |
kV |
45 |
| Força dielétrica |
IPC-650 2.5.6.2 |
V/mil |
770 |
V/mm |
30,315 |
| Absorção de umidade |
IPC-650 2.6.2.1 |
% |
0.03 |
% |
0.03 |
| Resistência ao descascamento (1 oz. de cobre) |
IPC-650 2.4.8 |
Libras/ polegadas |
7 |
N/mm |
1.3 |
| Resistividade de volume |
IPC-650 2.5.17.1 |
Mohms/cm |
10^9 |
Mohms/cm |
10^9 |
| Resistividade de superfície |
IPC-650 2.5.17.1 |
Mohms |
10^8 |
Mohms |
10^8 |
| Resistência à tração (MD) |
IPC-650 2.4.18.3 |
psi |
9137 |
N/mm2 |
63 |
| Resistência à tração (CD) |
IPC-650 2.4.18.3 |
psi |
9572 |
N/mm2 |
66 |
| Modulo de tração (MD) |
IPC-650 2.4.18.3 |
psi |
182,748 |
N/mm2 |
1260 |
| Modulo de tração (CD) |
IPC-650 2.4.18.3 |
psi |
165,344 |
N/mm2 |
1140 |
| Elevamento (MD) |
IPC-650 2.4.18.3 |
% |
6 |
% |
6 |
| Elongação (CD) |
IPC-650 2.4.18.3 |
% |
6.9 |
% |
6.9 |
| Força flexível (MD) |
ASTM D790 |
psi |
10,300 |
N/mm2 |
71 |
| Força flexível (CD) |
ASTM D790 |
psi |
11,600 |
N/mm2 |
80 |
| Modulo flexível (MD) |
ASTM D790 |
psi |
377,100 |
N/mm2 |
2600 |
| Modulo flexível (CD) |
ASTM D790 |
psi |
432,213 |
N/mm2 |
2980 |
| Estabilidade dimensional (MD) |
IPC-650 2.4.39 (cozinhado) |
% (10 milhões) |
-Não.05 |
% (30 milhões) |
-Não.05 |
| Estabilidade dimensional (CD) |
IPC-650 2.4.39 (cozinhado) |
% (10 milhões) |
-Não.17 |
% (30 milhões) |
-Não.11 |
| Estabilidade dimensional (MD) |
IPC-650 2.4.39 (Estresse) |
% (10 milhões) |
-Não.07 |
% (30 milhões) |
-Não.07 |
| Estabilidade dimensional (CD) |
IPC-650 2.4.39 (Estresse) |
% (10 milhões) |
-Não.22 |
% (30 milhões) |
-Não.14 |
| Densidade (gravidade específica) |
IPC-650 2.3.5 |
g/cm3 |
1.92 |
g/cm3 |
1.92 |
| Calor específico |
IPC-650 2.4.50 |
J/g°C |
0.95 |
J/g°C |
0.95 |
| Conductividade térmica |
IPC-650 2.4.50 |
W/M*K |
0.2 |
W/M*K |
0.2 |
| CTE (x-y) (50 - 150°C) |
IPC-650 2.4.41 |
ppm/oC |
30 a 40 |
ppm/oC |
30 a 40 |
| CTE (z) (50 - 150°C) |
IPC-650 2.4.41 |
ppm/oC |
130 |
ppm/oC |
130 |
| Dureza |
ASTM D2240 (Durômetro) |
- |
68 |
- |
68 |
| Classificação de inflamabilidade UL-94 |
UL-94 |
|
V-0 |
|
V-0 |
Benefícios de escolher o TLY-5Z para seus projetos
O PCB TLY-5Z oferece vantagens significativas, incluindo:
CTE de baixo eixo Z
O baixo coeficiente de expansão térmica (CTE) do eixo Z de 130 ppm/°C minimiza o estresse relacionado à expansão nos furos revestidos, crucial para manter conexões elétricas confiáveis.
Design leve
Com uma densidade de 1,92 g/cm3, o TLY-5Z é excepcionalmente leve, tornando-o ideal para aplicações aeroespaciais onde cada grama conta.
Excelentes propriedades mecânicas
O TLY-5Z apresenta uma resistência mecânica impressionante, com resistências à tração de 9.137 psi (MD) e 9.572 psi (CD).
Detalhes da construção: o que faz o TLY-5Z se destacar

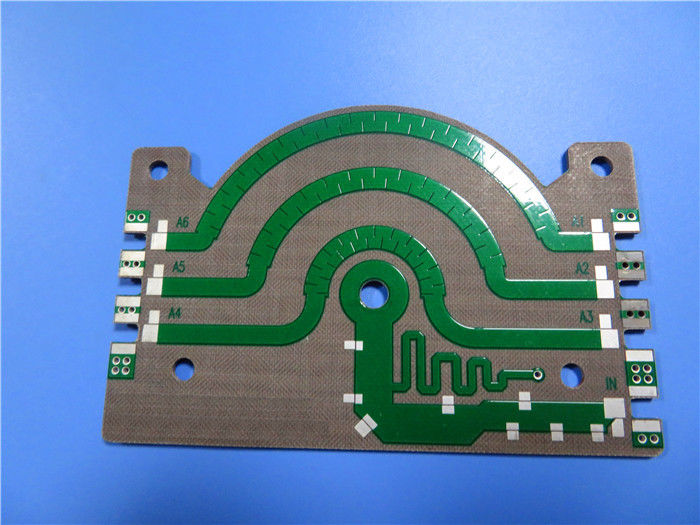

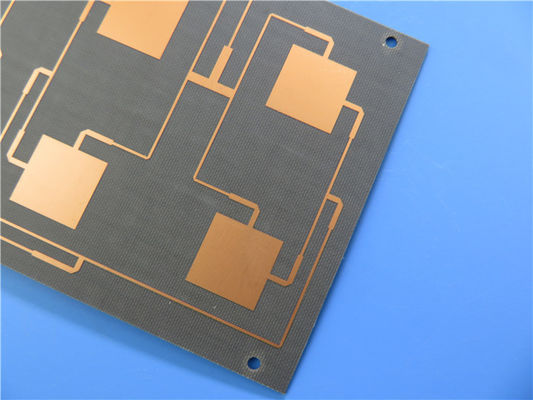

Este PCB rígido de duas camadas possui:
- Camada de cobre 1: 35 μm
- TLY-5Z Camada: 0,254 mm (10 mil)
- Camada de cobre 2: 35 μm
Com dimensões de 90,17 mm x 41,36 mm, este PCB é projetado para precisão, suportando um traço/espaço mínimo de 5/6 mils e um tamanho mínimo de buraco de 0,2 mm.Cada placa é submetida a um teste elétrico de 100% antes da expedição, assegurando a qualidade e a fiabilidade.
| Material de PCB: |
Compositórios de cerâmica, PTFE e fibras de vidro tecidas |
| Designação |
TLY-5Z |
| Constante dielétrica: |
2.20 +/- 0,04 (1,9 GHz) |
| Fator de dissipação |
0.0015 (10 GHz) |
| Número de camadas: |
PCB de duas faces, PCB multicamadas, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm) |
| De espessura de laminado: |
10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Tamanho do PCB: |
≤ 400 mm X 500 mm |
| Máscara de solda: |
Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: |
cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc. |
Aplicações na indústria aeroespacial e além
O PCB TLY-5Z é particularmente adequado para:
- Componentes aeroespaciais: as suas propriedades de leveza e estabilidade térmica tornam-no ideal para sistemas aeronáuticos onde a fiabilidade é crítica.
- Antenas de baixo peso: perfeitas para antenas que precisam funcionar sob restrições de peso rigorosas.
- Componentes RF passivos: O baixo fator de dissipação aumenta o desempenho, garantindo a integridade do sinal.
Conclusão: Perspectivas futuras da tecnologia TLY-5Z para PCB
À medida que a indústria aeroespacial continua a evoluir, o PCB TLY-5Z representa um avanço significativo em soluções leves e termicamente estáveis.combinado com uma construção robusta e preços competitivos, torná-lo numa ferramenta indispensável para engenheiros e fabricantes.
Descubra o equilíbrio perfeito entre peso e resistência com o PCB TLY-5Z e eleve seus projetos a novas alturas.
