| Materiais: | RO4360G2 | Número de camadas: | 2-layer |
|---|---|---|---|
| Tamanho do PCB: | 76.48 mm x 43,52 mm = 1 PCS | Espessura do PCB: | 24 mil |
| Peso de cobre: | 1 oz (1,4 ml) camadas exteriores | Revestimento de superfície: | Lata da imersão |
| Destacar: | 24 mil RO4360G2 PCB,2 camadas de imersão de placa de circuito de estanho |
||
À medida que a demanda por dispositivos eletrônicos de alto desempenho continua a aumentar, a necessidade de materiais avançados de placas de circuito impresso (PCB) tornou-se primordial.O recém-vendido Rogers RO4360G2 PCB destaca-se como uma solução revolucionária em ambientes de circuitos de alta frequência.
Introdução ao Rogers RO4360G2
O Rogers RO4360G2 é um laminado termo-resistente, reforçado com vidro, com baixa perda, com cerâmica de hidrocarbonetos.Este material inovador foi concebido para proporcionar um equilíbrio incomparável entre desempenho e capacidade de processamentoNotavelmente, é o primeiro laminado termo-resistente de alta constante dielétrica (Dk) que pode ser processado de forma semelhante aos materiais FR-4 tradicionais.Esta vantagem permite que os fabricantes aproveitem as técnicas de fabrico existentes, beneficiando simultaneamente de características de desempenho melhoradas.
Projetado para processos sem chumbo, o RO4360G2 oferece uma rigidez melhorada, o que é essencial para a estabilidade e confiabilidade de construções multicamadas.Este laminado não só reduz os custos de material e fabricação, mas também integra-se perfeitamente com a série RO440 de Rogers e laminados RO4000 de baixo Dk, tornando-se uma opção versátil para projetos complexos de várias camadas.
Principais características do PCB RO4360G2
1. Constante dielétrica e fator de dissipação
O RO4360G2 apresenta uma constante dielétrica de 6,15 ± 0,15 a 10 GHz e um fator de dissipação de 0,0038 na mesma frequência.Estas propriedades são críticas para manter a integridade do sinal em aplicações de alta frequência, permitindo uma transmissão de sinal eficiente com perda de energia mínima.
2Estabilidade térmica
Com uma temperatura de decomposição (Td) superior a 407 °C e uma alta temperatura de transição de vidro (Tg) superior a 280 °C, o RO4360G2 é adequado para aplicações que envolvem elevadas demandas térmicas.Esta estabilidade térmica garante um desempenho confiável em ambientes desafiadores onde outros materiais podem falhar.
3Conductividade térmica e coeficiente de expansão térmica
O laminado possui uma condutividade térmica de 0,75 W/mK, garantindo uma gestão eficaz do calor em aplicações de alta potência.juntamente com os coeficientes correspondentes ao cobre nos eixos X e Y (13 ppm/°C e 14 ppm/°C), respectivamente), facilita um desempenho fiável nas construções de placas de várias camadas.
4. Conformidade ambiental
O RO4360G2 foi concebido para ser ecológico, sendo totalmente compatível com processos sem chumbo.garantir a segurança em várias aplicações.
| Imóveis | RO4360G2 | Direção | Unidades | Condição | Método de ensaio |
| Constante dielétrica,εProcesso | 6.15±0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 2.5 GHz/23°C | |||||
| Fator de dissipação,tanδ | 0.0038 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Conductividade térmica | 0.75 | W/mK | 50°C | ASTM D-5470 | |
| Resistividade de volume | 4.0 X 1013 | Ω.cm | T elevado | IPC-TM-650 2.5.17.1 | |
| Resistividade de superfície | 9.0 X 1012 | Ó | T elevado | IPC-TM-650 2.5.17.1 | |
| Força elétrica | 784 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
| Resistência à tração | 131 (19) 97 ((14) | X Y | MPa (kpsi) | 40 horas 50% RH/23 | ASTM D638 |
| Força flexural | 213(31) 145(21) | X Y | Mpa (kpsi) | 40 horas 50% RH/23 | IPC-TM-650, 2.4.4 |
| Coeficiente de expansão térmica | 13 14 28 | X Y Z | ppm/°C | -50°C a 288°C após ciclo de aquecimento repetido | IPC-TM-650, 2.1.41 |
| Tg | > 280 | °C TMA | IPC-TM-650 2.4.24.3 | ||
| Td | 407 | °C | ASTM D3850 utilizando TGA | ||
| T288 | > 30 | Z | Min | 30 min / 125°C Precozimento | IPC-TM-650 2.2.24.1 |
| Absorção | 0.08 | % | 50°C/48h | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coeficiente térmico de er | -131 @ 10 GHz | Z | ppm/°C | -50 °C a 150 °C | IPC-TM-650, 2.5.5.5 |
| Densidade | 2.16 | gm/cm3 | NT1 produção | A norma ASTM D792 | |
| Força da casca de cobre | 5.2 (0,91) | pli (N/mm) | Condição B | IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 Arquivo QMTS2. E102765 |
Benefícios de usar o Rogers RO4360G2
Flexibilidade do projeto
O PCB Rogers RO4360G2 permite uma ampla gama de possibilidades de design.A sua compatibilidade com as técnicas de processamento FR-4 existentes permite aos engenheiros inovar sem serem limitados pelas limitações dos materiais.
Compatibilidade de montagem automatizada
Este laminado é projetado para funcionar perfeitamente com processos de montagem automatizados, o que é crucial para a fabricação de grande volume.A confiabilidade dos furos revestidos aumenta a integridade das ligações em todo o PCB.
Solução econômica
Com uma gestão eficiente da cadeia de abastecimento e curtos prazos de entrega, o RO4360G2 apresenta uma opção rentável para os fabricantes.A combinação de custos de material reduzidos e a capacidade de utilizar os métodos de fabrico existentes contribuem para economias globais.
Responsável pelo ambiente
À medida que as indústrias dão cada vez mais prioridade à sustentabilidade, a compatibilidade sem chumbo do RO4360G2 se alinha com os padrões ambientais modernos, tornando-o uma escolha responsável para os fabricantes.
| Material de PCB: | Materiais termo-resistentes cheios de hidrocarbonetos cerâmicos |
| Designação | RO4360G2 |
| Constante dielétrica: | 6.15 ± 0.15 |
| Número de camadas: | Dupla camada, multicamada, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura do PCB: | 8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil (0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil (1,524) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | Cobre nu, HASL, ENIG, OSP etc. |
Especificações técnicas

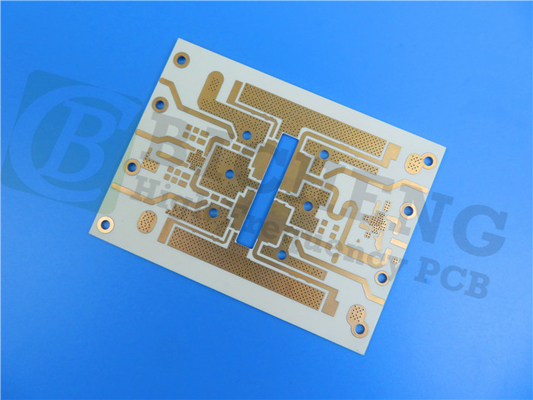

O Rogers RO4360G2 PCB possui um empilhamento rígido de 2 camadas, que inclui:
- Camada de cobre 1: 35 μm
- RO4360G2 Substrato: 24 mil (0,61 mm)
- Camada de cobre 2: 35 μm
Detalhes da construção:
- Dimensões do quadro: 76,48 mm x 43,52 mm (± 0,15 mm)
- Traço/Espaço mínimo: 5/5 mils.
- Tamanho mínimo do buraco: 0,30 mm
- Borda acabada Espessura: 0,73 mm
- Peso de cobre acabado: 1 oz (1,4 ml) nas camadas exteriores
- Espessura de revestimento: 20 μm
- Revestimento de superfície: estanho de imersão
- Top Silkscreen: Branco
- Máscara de solda superior: verde
Aplicações típicas
O PCB Rogers RO4360G2 é ideal para uma ampla gama de aplicações, particularmente nos setores de telecomunicações e automotivo.
- Amplificadores de potência de estação base: a sua baixa perda e a sua elevada estabilidade térmica tornam-na uma excelente escolha para alimentar estações base, garantindo sinais de comunicação fiáveis.
- Transmissores de células pequenas: o laminado suporta os projetos compactos necessários para a tecnologia de células pequenas, facilitando a comunicação sem fio eficiente em ambientes urbanos.
Conclusão
O Rogers RO4360G2 PCB é uma solução inovadora para o projeto de circuitos de alta frequência, combinando propriedades avançadas de materiais com capacidades de processamento econômicas.As suas características únicas tornam-no ideal para uma variedade de aplicaçõesPara mais informações ou para fazer uma encomenda, contacte a nossa equipa de vendas.
