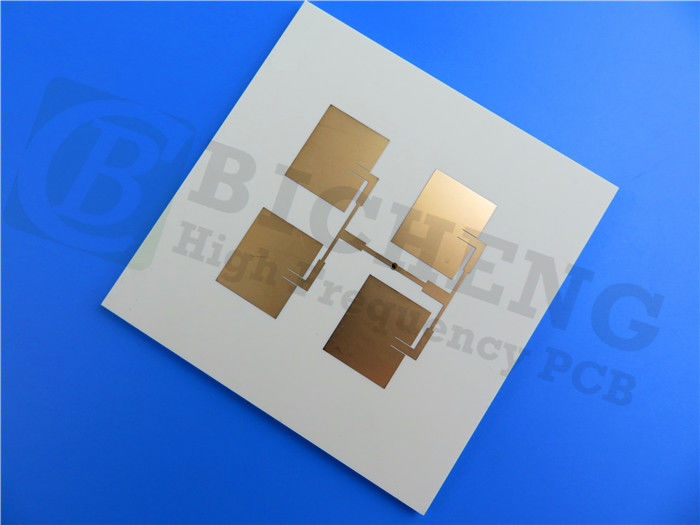

RO4533 PCB 60mil Superfície de ouro de imersão de camada dupla

À medida que a demanda por dispositivos eletrônicos eficientes e de alto desempenho aumenta, a necessidade de materiais de placas de circuito impresso (PCB) de ponta torna-se cada vez mais crítica.O recém-entregue Rogers RO4533 PCB está na vanguarda deste avanço tecnológico, especificamente concebido para atender às exigências rigorosas das aplicações de antenas de microstrip de infraestrutura móvel.

Introdução ao Rogers RO4533

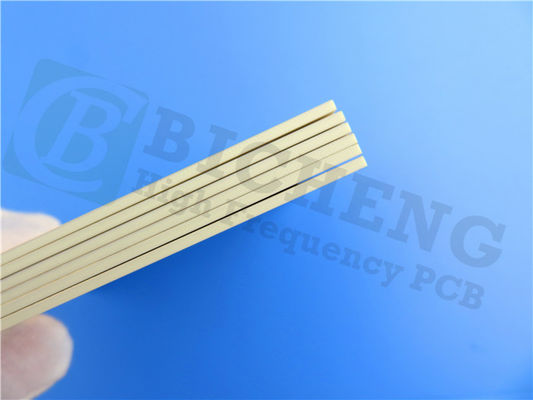

O PCB Rogers RO4533 é um laminado à base de hidrocarbonetos revestido com cerâmica e reforçado com vidro que oferece uma constante dielétrica controlada e baixo desempenho de perda.Este laminado foi projetado para se destacar em aplicações de infraestrutura móvelO RO4533 oferece uma combinação de acessibilidade e alto desempenho,tornando-a uma alternativa atraente aos materiais tradicionais à base de PTFE utilizados nas tecnologias de antenas.

Uma das vantagens mais significativas do RO4533 é a sua compatibilidade com o processamento convencional FR-4 e técnicas de solda sem chumbo a alta temperatura.que, frequentemente, requerem tratamentos especiais para a preparação de furos revestidos de revestimentoO RO4533 simplifica o processo de fabricação. Esta facilidade de uso não só simplifica a produção, mas também permite aos designers otimizar o preço e o desempenho em seus projetos de antenas.

Além disso, os laminados RO4533 estão disponíveis em versões sem halogênio, garantindo a conformidade com os mais rigorosos padrões ambientais.Este compromisso com a sustentabilidade torna o RO4533 uma escolha ideal para fabricantes ecoconscientes.

Principais características do PCB RO4533

1. Constante dielétrica e fator de dissipação
O PCB RO4533 possui uma constante dielétrica de 3,3 a 10 GHz, um parâmetro crítico para manter a integridade do sinal em aplicações de alta frequência.0025 na mesma frequência, este laminado garante perdas de energia mínimas, aumentando assim a eficiência geral da antena.

2. Propriedades térmicas
O desempenho térmico é um aspecto vital do projeto de PCB, especialmente em aplicações de alta potência.que lhe permite resistir a altas temperaturas sem comprometer a sua integridade estruturalAlém disso, o baixo coeficiente de expansão térmica (CTE) no eixo Z minimiza o risco de delaminação e outras falhas relacionadas com o calor.

3Absorção de humidade e condutividade térmica
Com uma taxa de absorção de umidade de apenas 0,02%, o RO4533 demonstra uma excelente fiabilidade em várias condições ambientais.6 W/mK facilita a efetiva dissipação de calor, crucial para manter o desempenho em aplicações de alta potência.

4. Compatibilidade CTE
Os coeficientes de expansão térmica nas direcções X e Y são muito parecidos com os do cobre (X CTE: 13 ppm/°C, Y CTE: 11 ppm/°C).Esta compatibilidade reduz significativamente as tensões durante o ciclo térmico, que é essencial para melhorar a fiabilidade dos furos de revestimento e a durabilidade geral dos PCB.

Vantagens de usar o Rogers RO4533

1Baixa perda e baixa resposta PIM
A combinação de baixa constante dielétrica e baixa resposta de intermodulação passiva (PIM) torna o RO4533 adequado para uma ampla gama de aplicações,especialmente em sistemas de comunicação móvel onde a qualidade do sinal é crítica.

2Compatibilidade de Fabricação Padrão
O sistema de resina termo-resistente do RO4533 foi concebido para ser compatível com os processos de fabricação de PCB padrão.reduzindo, em última análise, os custos de produção.

3Excelente estabilidade dimensional
O RO4533 proporciona uma estabilidade dimensional excepcional, que é crucial para painéis de tamanhos maiores.tornando-o uma opção rentável para a produção em massa.

4Propriedades mecânicas uniformes
As propriedades mecânicas uniformes do laminado garantem que ele mantenha a sua forma durante o manuseio e montagem.

5. Alta condutividade térmica
A alta condutividade térmica do RO4533 melhora as capacidades de manipulação de energia, permitindo que ele funcione efetivamente em aplicações de alta frequência e alta potência.

Especificações técnicas

Este PCB possui um empilhamento rígido de 2 camadas:


- Camada de cobre 1: 35 μm
- Rogers 4533 Núcleo: 1.524 mm (60 mil)
- Camada de cobre 2: 35 μm

Detalhes da construção:
- Dimensões do quadro: 110 mm x 61,3 mm (± 0,15 mm)
- Traço mínimo: 4/4 milis.
- Tamanho mínimo do buraco: 0,4 mm
- Espessura do painel acabado: 1,6 mm
- Peso de cobre acabado: 1 oz (1,4 ml) nas camadas exteriores
- Espessura de revestimento: 20 μm
- Revestimento de superfície: ouro de imersão.
- Top Silkscreen: Branco
- Máscara de soldadora: azul.
- Garantia da qualidade: cada PCB é submetido a 100% de testes elétricos antes da expedição para garantir a fiabilidade.

Aplicações típicas

O Rogers RO4533 PCB é bem adequado para várias aplicações, particularmente no setor de telecomunicações.

- As antenas das estações de base da infra-estrutura celular: as baixas perdas e as excelentes propriedades térmicas tornam-na ideal para antenas de alto desempenho nas redes celulares.


- Redes de antenas WiMAX: a sua fiabilidade e eficiência suportam os exigentes requisitos dos sistemas WiMAX, permitindo uma comunicação sem fios robusta.

Conclusão

O Rogers RO4533 PCB é uma solução de última geração para engenheiros e fabricantes que procuram melhorar o desempenho de suas aplicações de infraestrutura móvel.alta estabilidade térmica, e a compatibilidade com os processos de fabricação de PCB padrão tornam-na uma excelente escolha para uma ampla gama de aplicações.
