Em uma era em que as aplicações de alta frequência são cada vez mais vitais, a demanda por placas de circuito impresso (PCB) de qualidade superior nunca foi maior.Feito de materiais avançados Rogers, representa um avanço significativo neste domínio, oferecendo um desempenho excepcional e uma relação custo-eficácia para engenheiros e designers.
Compreensão dos materiais Rogers RO4350B
No centro do sucesso do PCB RO4350B está a sua composição única. os materiais RO4350B combinam reforço de vidro tecido com hidrocarbonetos/cerâmica,fornecendo um desempenho elétrico que rivaliza com as opções tradicionais de PTFE, garantindo ao mesmo tempo uma fabricabilidade semelhante à do epóxi/vidroEsta construção inovadora permite um controlo rigoroso da constante dielétrica (Dk) e minimiza as perdas, tornando-a ideal para aplicações de alta frequência.
Propriedades principais dos PCB RO4350B
O PCB RO4350B possui uma constante dielétrica de 3,48 ± 0,05 a 10 GHz, garantindo uma degradação mínima do sinal.um requisito crítico para a eletrónica moderna de alta velocidadeEstes atributos tornam os PCB RO4350B uma escolha confiável para várias aplicações, desde telecomunicações até sensores automotivos.
| Imóveis |
RO4350B |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3.66 |
Z |
|
8 a 40 GHz |
Método de comprimento de fase diferencial |
| Factor de dissipação |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+ 50 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividade de superfície |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Força elétrica |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Módulo de tração |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Resistência à tração |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Força flexural |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidade dimensional |
< 0.5 |
X, Y |
mm/m
(mil/ polegada) |
depois de etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conductividade térmica |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Absorção de umidade |
0.06 |
|
% |
48 horas de imersão 0.060"
temperatura da amostra 50°C |
ASTM D 570 |
| Densidade |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
0.88
(5.0) |
|
N/mm
(pli) |
Depois da solda, flutuar 1 oz.
Folha EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
(3) V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Eficiência dos custos sem comprometer
Uma das razões mais convincentes para escolher os PCB RO4350B é a sua relação custo-eficácia.que permitam reduzir os custos de fabricoOs engenheiros podem obter resultados de alto desempenho a uma fração do custo associado aos laminados de microondas tradicionais, tornando o RO4350B uma escolha inteligente para projetos com orçamento limitado.
Estabilidade dimensional e resistência térmica

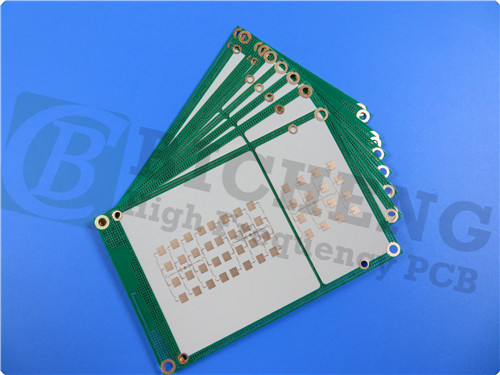

A estabilidade dimensional é crucial nos projetos de alta frequência, e o PCB RO4350B se destaca neste aspecto.assegurar um desempenho fiável nas construções de placas de várias camadasO PCB possui um empilhamento de duas camadas com:
- Espessura da camada de cobre: 35 μm em ambas as camadas.
- Rogers RO4350B Espessura do núcleo: 0,338 mm (13,3 mil).
- Espessura do quadro acabado: 0,5 mm.
Além disso, com uma temperatura de transição de vidro (Tg) superior a 280 °C (536 °F), o RO4350B mantém sua integridade estrutural mesmo em condições térmicas extremas.
Absorção de água e fiabilidade
O PCB RO4350B apresenta uma baixa taxa de absorção de água de apenas 0,06%, o que aumenta sua confiabilidade em diversos ambientes.Esta característica ajuda a evitar a deslaminagem e garante a durabilidade a longo prazo, tornando-o adequado para aplicações em que a exposição à umidade é uma preocupação.
Aplicações versáteis em todas as indústrias
A versatilidade dos PCBs RO4350B os torna ideais para várias aplicações de alta frequência.
- Antenas de estações de base celulares: apoiar a crescente procura de conectividade móvel.
- RF Identification Tags: Facilitando soluções de rastreamento eficientes.
- Radar e sensores automotivos: melhoria da segurança e da precisão dos sistemas dos veículos.
- LNB para satélites de radiodifusão directa: fornecimento de transmissão de sinal de alta qualidade.
Normas de garantia da qualidade e de ensaio
Todos os PCB passam por rigorosos testes elétricos 100% antes do envio, aderindo aos padrões de qualidade IPC-Classe-2.Este compromisso com a qualidade garante que cada quadro cumpra as mais elevadas expectativas de desempenho, proporcionando tranquilidade para engenheiros e designers.
Conclusão: O futuro da tecnologia de PCB
Em resumo, o RO4350B PCB é uma solução revolucionária para aplicações de alta frequência, combinando desempenho, confiabilidade e custo-eficácia.Com as suas propriedades materiais avançadas e aplicações versáteis, está pronto para enfrentar os desafios da electrónica moderna.
