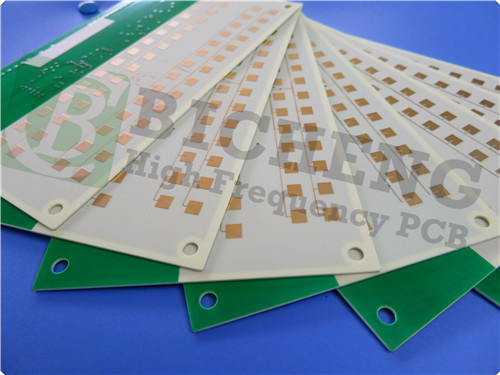

20mil Rogers RO4535 PCB de alta frequência para os mercados de antenas

À medida que a demanda por aplicações de alta frequência continua a crescer, a necessidade de tecnologias avançadas de placas de circuito impresso (PCB) nunca foi tão crucial.uma solução inovadora da Rogers Corporation concebida para satisfazer as necessidades específicas do mercado das antenasEste artigo aprofunda as características, benefícios, detalhes de construção e aplicações do PCB RO4535, fornecendo insights para engenheiros e designers que desejam melhorar seus projetos.

Introdução ao RO4535

Os laminados de alta frequência RO4535 são projetados para estender as capacidades da bem-sucedida série de produtos RO4000? para aplicações de antena.Material à base de hidrocarbonetos reforçado com vidro oferece uma constante dielétrica controlada, desempenho de baixa perda e excelente resposta de intermodulação passiva (PIM), tornando-a particularmente adequada para antenas de microstrip de infraestrutura móvel.

Uma das características destacadas do RO4535 é a sua compatibilidade com o FR-4 convencional e com o processamento de solda livre de chumbo a alta temperatura.RO4535 não exige tratamento especial para a preparação de furos revestidosEsta acessibilidade e facilidade de uso permitem aos designers otimizar tanto o preço quanto o desempenho em seus projetos de antena.

Características essenciais e especificações técnicas

Este PCB está repleto de características que melhoram o seu desempenho em aplicações de alta frequência:

- Constante dielétrica: 3,44 ± 0,08 a 10 GHz/23°C, garantindo um comportamento previsível do sinal.


- Fator de dissipação: 0,0037 a 10 GHz/23°C, contribuindo para a perda mínima de sinal.


- Conductividade térmica: 0,6 W/m/°K, facilitando uma gestão eficaz do calor.


- Coeficiente de expansão térmica (CTE): CTE no eixo X de 16 ppm/°C, CTE no eixo Y de 17 ppm/°C, CTE no eixo Z de 50 ppm/°C.Reduzir o stress e melhorar a fiabilidade.


- Alta temperatura de transição do vidro (Tg): superior a 280 °C, permitindo-lhe suportar condições de processamento e de funcionamento a altas temperaturas.


- Baixa absorção de água: apenas 0,09%, aumentando a durabilidade e a fiabilidade em várias condições ambientais.


- Conformidade UL-94 V-0: Disponível com tecnologia retardadora de chamas compatível com a Rogers RoHS, garantindo segurança e fiabilidade.

Estas características tornam o PCB RO4535 uma escolha atraente para engenheiros que procuram ampliar os limites da tecnologia de antena.

Detalhes da construção

Este PCB foi projetado com precisão e fabricabilidade em mente.

- Empilhadeira: um PCB rígido de duas camadas com:
- Camada de cobre 1: 35 μm
- Rogers RO4535 Núcleo: 0,508 mm (20 mil)
- Camada de cobre 2: 35 μm

- Dimensões dos painéis: 53 mm x 53 mm, com uma tolerância de ± 0,15 mm.
- Trace/Space mínimo: 4/4 mil, permitindo desenhos complexos.
- Tamanho mínimo do buraco: 0,3 mm, sem vias cegas.
- Espessura da placa acabada: 0,6 mm, proporcionando uma plataforma robusta para os componentes.
- Peso de cobre acabado: 1 oz (1,4 mils) nas camadas exteriores, garantindo uma boa condutividade.
- Espessura de revestimento: 20 μm, melhorando a conectividade.
- Revestimento de superfície: ouro de imersão para soldagem óptima.
- Silkscreen: branco na parte superior; sem silkscreen na parte inferior.
- Máscara de solda: verde em cima e em baixo.

Garantia da qualidade

A qualidade é primordial na fabricação de PCB, e o RO4535 não é exceção.Assegurar o cumprimento das normas de qualidade IPC-Classe 2As ilustrações do Gerber RS-274-X são fornecidas pelos nossos clientes, garantindo que cada PCB seja exclusivo para os requisitos.

Aplicações do RO4535 PCB

O PCB RO4535 é especificamente concebido para uma série de aplicações de alta frequência, incluindo:

- As antenas das estações de base da infra-estrutura celular: à medida que as redes móveis evoluem, a necessidade de antenas confiáveis e de alto desempenho é crítica.


- Redes de Antennas WiMAX: Com suporte a comunicações sem fio de alta velocidade, o RO4535 é ideal para aplicações que exigem uma robusta integridade do sinal.

Essas aplicações destacam a versatilidade e a eficácia do PCB RO4535 para atender às demandas da tecnologia sem fio moderna.

Conclusão

O PCB de Alta Frequência RO4535 representa um avanço significativo na tecnologia de antenas, combinando custo-eficácia com desempenho superior.e confiabilidade tornam-na uma excelente escolha para engenheiros e designers que procuram otimizar seus projetos de antena sem comprometer a qualidade.

Como a indústria continua a abraçar aplicações de alta frequência, o PCB RO4535 está pronto para enfrentar os desafios de amanhã.Contacte a nossa equipa de vendas hoje e descubra como o RO4535 pode melhorar o seu próximo projeto.
