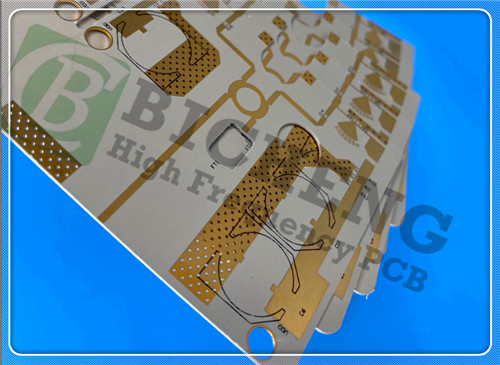

31mil IsoClad 933 PCB 2 camadas de imersão

31mil IsoClad 933 PCB 2-layer Immersion Tin Circuit Board
31mil IsoClad 933 PCB 2-layer Immersion Tin Circuit Board

Imagem Grande :  31mil IsoClad 933 PCB 2 camadas de imersão

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99/PCS
Detalhes da embalagem: Sacos de vácuo+Cartões
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS POR MÊS
Descrição de produto detalhada
Materiais: Rogers IsoClad 933 Core - 0,787 mm (31 mil) Número de camadas: 2-layer
Tamanho do PCB: 700,07 mm x 58,31 mm = 1 PCS, +/- 0,15 mm Espessura do PCB: 0.9 mm
Peso de Cu acabado: 1 oz (1,4 ml) camadas exteriores Revestimento de superfície: Lata da imersão
Destacar:

Tabela de circuitos de estanho de imersão de 31 milímetros

,

IsoClad 933 PCB

Hoje temos o prazer de apresentar o nosso mais recente recém-vendido 2 camadas Rogers IsoClad 933 PCB.Este produto de última geração foi projetado especificamente para atender às exigências rigorosas de aplicações de alto desempenho, tornando-a uma escolha ideal para indústrias como telecomunicações, aeroespacial e defesa.



Introdução ao material Rogers IsoClad 933
A base deste PCB é construída sobre laminados Rogers IsoClad 933, que são compósitos de fibra de vidro/PTFE não tecidos.Estes laminados são concebidos para proporcionar características de desempenho excepcionais, mantendo a flexibilidade, tornando-os adequados para aplicações em que a conformidade é essencial.



Composição e processo de fabrico únicos
O reforço não tecido em laminados IsoClad 933 permite uma maior adaptabilidade no projeto final do circuito.Estes laminados proporcionam uma estabilidade dimensional superior e maior resistência mecânicaEste projecto resulta num produto menos rígido do que a fibra de vidro tecida tradicional, proporcionando uma maior versatilidade na aplicação.



Características fundamentais
O Rogers IsoClad 933 PCB possui uma série de características que o diferenciam dos PCBs convencionais:



Constante dielétrica (Dk): 2,33 a 10 GHz/23°C garante um desempenho elétrico estável em várias frequências.


Fator de dissipação: 0,0016 a 10 GHz/23°C minimiza a perda de energia durante a transmissão do sinal, melhorando a eficiência geral.


Forte resistência à descascagem: 10 libras por polegada, garantindo durabilidade e confiabilidade em ambientes exigentes.


Baixa absorção de água: 0,05% aumenta a fiabilidade, especialmente em condições úmidas.


Baixa emissão de gases: com uma perda de massa total (TML) de 0,03%, os nossos PCB minimizam os riscos de contaminação.


Grande uniformidade Dk: desempenho dielétrico consistente em toda a placa aumenta a integridade do sinal.



Benefícios do Rogers IsoClad 933

Os benefícios do uso do Rogers IsoClad 933 no projeto de PCB são múltiplos:



Flexibilidade: Os laminados são menos rígidos que a fibra de vidro tecida, permitindo projetos mais adaptáveis sem comprometer o desempenho.


Propriedades isotrópicas: Estes materiais apresentam alta isotropia nos eixos X, Y e Z, garantindo um desempenho consistente em todas as dimensões.


Dk estável: a constante dielétrica permanece estável em uma ampla gama de frequências, tornando-a adequada para várias aplicações.


Estabilidade dimensional melhorada: esta propriedade permite que o PCB mantenha sua forma e desempenho em condições ambientais variadas.



31mil IsoClad 933 PCB 2 camadas de imersão 0



Configuração de empilhamento de PCB

O empilhamento do PCB recém-enviado foi cuidadosamente concebido para otimizar o desempenho:



Capa de cobre 1: 35 μm
Rogers IsoClad 933 Core: 0,787 mm (31 mil)
Capa de cobre 2: 35 μm



Esta configuração não só melhora o desempenho elétrico, mas também contribui para a integridade mecânica do PCB.



Detalhes da construção
A precisão é fundamental na construção deste PCB:



Dimensões da placa: 70,07 mm x 58,31 mm (± 0,15 mm)
Trace/Space mínimo: 5/4 mils, permitindo projetos de alta densidade.
Dimensão mínima do buraco: 0,3 mm, facilitando a versatilidade na colocação dos componentes.
Espessura do painel acabado: 0,9 mm, proporcionando uma solução robusta mas leve.
Peso de cobre acabado: 1 oz (1,4 mils) para as camadas externas, garantindo uma condutividade adequada.
Via espessura de revestimento: 20 μm para conexões fiáveis.
Finalização de superfície: estanho de imersão para proteger contra a oxidação e garantir a solderabilidade.
Top Silkscreen: Branco para a rotulagem clara.
Máscara de solda superior: Azul para maior visibilidade.
Ensaios: são realizados 100% de ensaios elétricos antes da expedição, garantindo assim a garantia da qualidade.



Arte e normas de conformidade
A ilustração deste PCB é fornecida no formato Gerber RS-274-X, garantindo a compatibilidade com os processos de fabricação padrão.O cumprimento das normas IPC-Classe 2 garante um nível moderado de fiabilidade, tornando este PCB adequado para várias aplicações.



Disponibilidade mundial
Este PCB está disponível em todo o mundo, fornecendo uma solução acessível para engenheiros e designers em várias indústrias.



Aplicações típicas

A versatilidade deste PCB permite que ele seja utilizado em uma variedade de aplicações de alto desempenho, incluindo:



Antenas conformes: essenciais para projetos flexíveis em sistemas avançados de comunicação.


Circuitos Stripline e Microstrip: Perfeito para transmissão de sinal de RF.


Sistemas de orientação: Apoio às tecnologias militares e aeroespaciais.


Radar e sistemas de guerra eletrônica: garantir um desempenho fiável em aplicações críticas.



Conclusão
O recém-vendido 2 camadas Rogers IsoClad 933 PCB representa um avanço significativo na tecnologia PCB,combinando materiais de alto desempenho e engenharia meticulosa para proporcionar desempenho excepcional para aplicações de alta frequênciaPara mais informações ou para fazer uma encomenda, por favor sinta-se à vontade para nos contactar hoje.



31mil IsoClad 933 PCB 2 camadas de imersão 1
