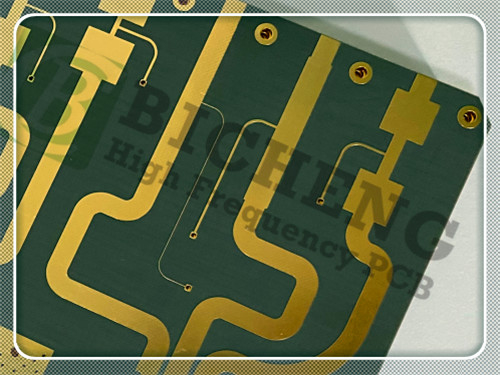

20mil TLY-5 PCB circuitos de 2 camadas com ouro de imersão

20mil TLY-5 PCB circuitos de 2 camadas com ouro de imersão

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS POR MÊS
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
TLY-5 - 0,508 mm (20 milímetros)
Número de camadas:
2-layer
Tamanho do PCB:
175 mm x 170 mm = 1 PCS, +/- 0,15 mm
Espessura do PCB:
0.6 mm
Peso de Cu acabado:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
Ouro de imersão
Destacar:

20 mil PCB

,

PWB do ouro da imersão

Descrição do produto

No cenário tecnológico em rápida evolução, a procura de placas de circuito impresso (PCB) de alto desempenho está a aumentar continuamente.O TLY-5 PCB rígido de duas camadas foi introduzido como uma solução de pontaEste artigo aprofunda as características, benefícios, especificações,e aplicações do PCB TLY-5, fornecendo informações valiosas para engenheiros, fabricantes e tomadores de decisão.



Introdução ao TLY-5
O laminado TLY-5 é fabricado a partir de fibra de vidro tecida leve, o que aumenta significativamente sua estabilidade dimensional em comparação com os compósitos PTFE reforçados com fibra picada tradicionais.Esta estrutura tecida fornece um laminado mecanicamente estávelCom um baixo fator de dissipação, o TLY-5 é particularmente adequado para aplicações de radar automotivo concebidas para operar a 77 GHz,de um diâmetro não superior a 50 mm, mas não superior a 50 mm,.



Características fundamentais
O PCB TLY-5 possui várias características avançadas que o diferenciam do mercado:



Constante dielétrica: o laminado apresenta uma constante dielétrica de 2,2 com uma tolerância de 0,02 a 10 GHz / 23 °C.Esta consistência garante uma integridade do sinal confiável em uma variedade de aplicações.


Tangente de perda: uma tangente de perda excepcionalmente baixa de 0,0009 a 10 GHz minimiza a perda de energia, aumentando a eficiência geral nas operações de alta frequência.


Densidade: Com uma densidade específica de 2,19 g/cm3, o material combina propriedades de leveza com resistência mecânica robusta.


Absorção de umidade: a taxa de absorção de umidade é limitada a apenas 0,02%, garantindo estabilidade e fiabilidade em condições ambientais variadas.


Coeficiente de expansão térmica (CTE): os valores de CTE de 26 ppm/°C no eixo X, 15 ppm/°C no eixo Y e 217 ppm/°C no eixo Z contribuem para a estabilidade térmica do PCB.



Benefícios
O PCB TLY-5 oferece uma infinidade de vantagens, tornando-o uma excelente escolha para várias aplicações:



Estabilidade dimensional: a estrutura de fibra de vidro tecida permite uma maior estabilidade mecânica, garantindo que o PCB mantenha suas dimensões em diferentes condições.


Fator de Dissipation mais baixo: Esta característica leva a uma melhor eficiência de transmissão de sinal, tornando-o ideal para aplicações de alta frequência.


Baixa absorção de umidade: A absorção mínima de umidade aumenta a durabilidade e o desempenho do PCB em ambientes úmidos.


Alta resistência à casca de cobre: esta característica garante fortes interconexões, contribuindo para a confiabilidade e longevidade do PCB.


Constante dielétrica uniforme: propriedades dielétricas consistentes levam a um desempenho confiável em uma ampla faixa de frequências, essencial para aplicações de precisão.



20mil TLY-5 PCB circuitos de 2 camadas com ouro de imersão 0



Construção e especificações de PCB
Este PCB rígido de 2 camadas é construído com uma atenção meticulosa aos detalhes:



Empilhadeira: O PCB é composto por duas camadas de cobre (35 μm cada) que rodeiam um núcleo de TLY-5 que mede 0,508 mm (20 mil).


Dimensões do quadro: as dimensões são definidas em 175 mm x 170 mm, com uma tolerância de ± 0,15 mm, permitindo uma integração precisa em vários desenhos.


Traça/Espaço Mínimo: As especificações permitem uma traça e um espaço mínimos de 9/12 mils, para acomodar layouts de circuitos de alta densidade.


Tamanho mínimo do buraco: um tamanho mínimo do buraco de 0,3 mm suporta uma variedade de tipos de componentes e facilita opções de design versáteis.


Espessura finalizada: A espessura da placa finalizada é registrada em 0,6 mm, com um peso de cobre externo de 1 oz (1,4 mil).


Revestimento superficial: Ouro de imersão é aplicado para garantir excelente condutividade elétrica e proteção contra fatores ambientais.


Tela de seda e máscara de solda: não é aplicada tella de seda ou máscara de solda, proporcionando uma superfície limpa e desobstruída para montagem.


Testes: Antes da expedição, é empregado um rigoroso processo de testes elétricos de 100%, garantindo que cada placa cumpra critérios de desempenho rigorosos.



Garantia da qualidade
O PCB TLY-5 adere aos padrões IPC-Classe-2, o que garante desempenho e fiabilidade de alta qualidade.Este compromisso com o controlo da qualidade minimiza o risco de falhas no campo e aumenta a satisfação do cliente.



Aplicações típicas
A versatilidade do PCB TLY-5 torna-o adequado para uma ampla gama de aplicações, incluindo:



Radar automóvel: Ideal para sistemas avançados de assistência ao condutor (ADAS) e outras tecnologias de segurança dos veículos que exigem desempenho confiável de alta frequência.


Comunicações por satélite/celular: Suporta eficazmente sistemas de comunicação de alta frequência, garantindo ligações estáveis e transmissão de dados.


Amplificadores de potência: Melhora o desempenho em aplicações de RF, fornecendo a confiabilidade necessária para sistemas críticos.
LNBs, LNAs, LNCs: eficazes para aplicações de baixo ruído nas comunicações por satélite, contribuindo para melhorar a qualidade do sinal.



Aeroespacial: Atende a padrões rigorosos de confiabilidade e desempenho em aplicações aeroespaciais exigentes.
Aplicações de banda Ka, E e W: Suporta tecnologias de ponta em telecomunicações e sistemas de radar.



Conclusão
O TLY-5 2-Layer Rigid PCB representa um avanço significativo na tecnologia de PCB, combinando características de alto desempenho com comprovada fiabilidade e custo-eficácia.Suas propriedades elétricas robustas, excelente estabilidade dimensional e compatibilidade com processos de fabricação padrão tornam-na uma escolha ideal para aplicações eletrônicas modernas.A procura de soluções inovadoras continua a aumentar, o PCB TLY-5 destaca-se como uma opção fiável que responde aos desafios dos projetos sofisticados de hoje.Investir neste PCB não só melhora o desempenho, mas também garante satisfação a longo prazo para os engenheiros e seus projetos.
