FR408HR PCB 4-camada 1.6mm High TG Via em placas de circuito pad

FR408HR PCB 4-Layer 1.6mm High TG Via In Pad Circuit Boards
FR408HR PCB 4-Layer 1.6mm High TG Via In Pad Circuit Boards

Imagem Grande :  FR408HR PCB 4-camada 1.6mm High TG Via em placas de circuito pad

Detalhes do produto:
Condições de Pagamento e Envio:
Minimum Order Quantity: 1PCS
Preço: USD9.99-99.99/PCS
Packaging Details: Vacuum bags+Cartons
Delivery Time: 8-9 working days
Payment Terms: T/T
Supply Ability: 5000PCS per month
Descrição de produto detalhada
PCB Material: FR408HR Layer Count: 4-layer
PCB Thickness: 1.6mm +/- 10% Solder Mask: Blue
Silkscreen: White Surface Finish: ENIG
Destacar:

FR408HR PCB multicamadas

,

1.6mm PCB de camadas múltiplas

,

Placas de circuito de PCB de várias camadas

Estamos orgulhosos de apresentar o nosso avançado PCB rígido de 4 camadas, construído com material FR408HR,com um comprimento superior a 80 mm,Quer seja utilizado em dispositivos digitais de alta velocidade, comunicações de rede, ou equipamentos médicos e industriais, este PCB é projetado para fornecer resultados excepcionais,garantir a longevidade e eficiência dos seus projetos eletrónicos.



Especificações principais: Características robustas para um desempenho óptimo

Este PCB possui uma variedade de especificações-chave que o tornam adequado para ambientes desafiadores:



- Camadas: 4 camadas
- Material: FR408HR
- Máscara de solda: azul de ambos os lados.
- Impressão em serigrafia: branca em ambos os lados
- Revestimento de superfície: ENIG (Ouro de imersão de níquel sem eletricidade)
- Espessura total: 1,6 mm ± 10%
- Tamanho:** 140 mm x 160 mm
- Tamanho mínimo do buraco: 0,3 mm
- Espessura da máscara de solda: 10 μm
- Espessura dieléctrica mínima: 100 μm
- Largura mínima do traço: 102 μm
- Espaçamento mínimo: 102 μm
- Características da via: Via cheia e coberta (sem vias cegas ou enterradas)



Estas especificações são meticulosamente concebidas para garantir um elevado desempenho e fiabilidade numa variedade de aplicações.



Acúmulo de PCB: Disponibilização estratégica de camadas

O empilhamento deste PCB foi cuidadosamente concebido para otimizar a sua funcionalidade e durabilidade:



- Camada 1: cobre 45 μm, fornecendo uma base sólida para a conectividade elétrica.
- Camada 2: 35 μm de cobre sobre FR408HR (100 μm Prepreg), garantindo perda mínima de sinal.
- Camada 3: 35 μm de cobre sobre FR408HR (1230 μm Core), melhorando a gestão térmica.
- Camada 4: cobre 45 μm, completando a robusta estrutura de várias camadas.



Esta disposição estratégica permite um excelente desempenho elétrico e dissipação de calor, tornando-o ideal para aplicações de alta densidade.



Qualidade e conformidade: cumprimento das normas do sector

Este PCB adere aos padrões de qualidade IPC-Classe-3, garantindo a fiabilidade e a excelência de desempenho.A ilustração fornecida segue o formato Gerber RS-274-X, garantindo a compatibilidade com as normas do sector e facilitando o bom funcionamento do processo de produção.



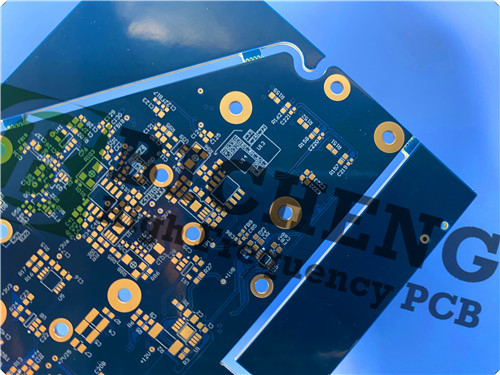

FR408HR PCB 4-camada 1.6mm High TG Via em placas de circuito pad 0



Vantagens do material FR408HR: Características de desempenho superiores

O laminado FR408HR e o prepreg são concebidos com o sistema de resina patenteado da Isola, que oferece várias vantagens:



- Melhoria da expansão do eixo Z: 30% melhor do que os produtos concorrentes, garantindo estabilidade sob tensão térmica.


- Maior largura de banda elétrica: uma perda 25% menor melhora a integridade do sinal, essencial para aplicações de alta velocidade.


- Superior resistência à humidade: desempenho excepcional durante os processos de refluxo, reduzindo o risco de defeitos.


- Compatibilidade: a fluorescência a laser e o bloqueio UV aumentam a precisão da inspecção e a eficiência da produção.



Estas características tornam o FR408HR uma excelente escolha para ambientes exigentes.



Características principais: Especificações técnicas

- Temperatura de transição do vidro (Tg): 190°C, garantindo estabilidade térmica.


- Constante dielétrica: 3,65 @ 10 GHz, proporcionando uma transmissão de sinal fiável.


- Fator de dissipação: 0,0095 @ 10 GHz, minimizando a perda de energia.


- RoHS Compliant: Amigável para o ambiente, que atenda às normas regulamentares.


- CAF resistente: adequado para processos de montagem sem chumbo.


- Capacidade de refluxo: até 6 vezes a 260°C, adaptando-se a várias técnicas de solda.



Aplicações típicas: casos de utilização versáteis

Este PCB é perfeitamente adequado para uma ampla gama de aplicações, incluindo:



- Aplicações de Interconexão de Alta Densidade (HDI): Ideal para projetos compactos que exijam uma utilização eficiente do espaço.


- Dispositivos digitais de alta velocidade: Suporta taxas de transferência de dados rápidas e desempenho confiável.


- Equipamento de rede e comunicação: garante ligações estáveis e degradação mínima do sinal.


- Instrumentação médica e industrial: proporciona fiabilidade e precisão em ambientes críticos.



Em resumo, o nosso PCB rígido de 4 camadas de alto desempenho é uma solução versátil adaptada às necessidades da eletrónica moderna, combinando especificações robustas com tecnologia avançada de materiais.
