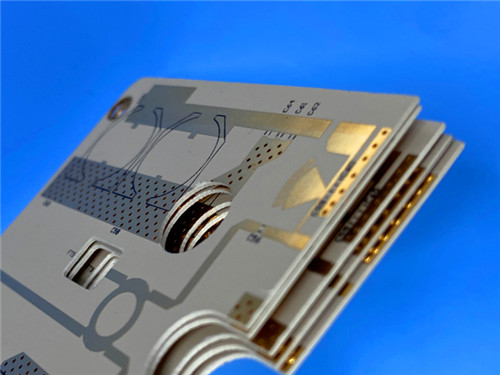

NT1 cartão de crédito RT cartão de crédito

NT1 cartão de crédito RT cartão de crédito

MOQ: 1PCS
preço: USD9.99-99.99/PCS
Embalagem padrão: Vacuum bags+Cartons
Período de entrega: 8-9 working days
Método de pagamento: T/T
Capacidade de abastecimento: 5000PCS per month
Informações pormenorizadas
PCB Material:
RT/duroid 6035HTC - 0.508 mm (20mil)
Layer Count:
2-layer
PCB Thickness:
0.6mm
Solder Mask:
No
Silkscreen:
No
Surface Finish:
Immersion Gold
Destacar:

20 milímetros de placas de ouro de imersão

,

NT1 poluição do ar

,

0Placas de ouro de imersão de.6 mm

Descrição do produto

Estamos orgulhosos de apresentar as nossas soluções de PCB avançadas com o Rogers RT/duroid 6035HTC, um material de circuito de alta frequência de ponta concebido para aplicações de RF e microondas de alta potência.Este PCB oferece um desempenho térmico excepcional, confiabilidade e integridade do sinal, que são a escolha final para aplicações exigentes, como amplificadores de potência, filtros, combinadores e muito mais.Deixe-nos ajudá-lo a ampliar os limites da inovação com PCBs que funcionam sob pressão.



O que faz do RT/duroide 6035HTC uma mudança de jogo?

Conductividade térmica incomparável: a 1,44 W/m/K a 80 °C, o RT/duroide 6035HTC dissipa calor 2,4 vezes mais rápido do que os produtos RT/duroide 6000 padrão.Isso significa uma operação mais fria, uma vida útil mais longa do dispositivo e menos falhas em aplicações de alta potência.



Perda de sinal ultra-baixa: com uma constante dielétrica (Dk) de 3,5 +/- 0,05 a 10 GHz/23°C e um fator de dissipação de 0,0013 a 10 GHz/23°C,garante perda mínima de sinal e desempenho superior de alta frequência.



Estabilidade térmica: um coeficiente térmico de constante dielétrica de -66 ppm/°C e baixa absorção de umidade (0,06%) garantem um desempenho consistente, mesmo em ambientes extremos.



Fabricação econômica: Ao contrário dos laminados tradicionais cheios de alumina, o sistema de preenchimento avançado RT/duroid 6035HTC® melhora a perfurabilidade, reduzindo os custos de produção sem comprometer a qualidade.



NT1 desmatamento
Imóveis NT2cloreto de sódio Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 3.50±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho 3.6 Z   8 GHz - 40 GHz Método de comprimento de fase diferencial
Fator de dissipação 0.0013 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico de ε - 66 Z ppm/°C -50°C a 150°C Mod IPC-TM-650, 2.5.5.5
Resistividade de volume 108   MΩ.cm A IPC-TM-650, 2.5.17.1
Resistividade de superfície 108   A IPC-TM-650, 2.5.17.1
Estabilidade dimensional -0,11 -0.08 CMD MD mm/m (mils/ polegada) 0.030" 1 oz de folha EDC espessura após gravação "+E4/105 IPC-TM-650 2.4.39A
Módulo de tração 329 244 MD CMD KPSI 40 horas @23°C/50RH ASTM D638
Absorção 0.06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Coeficiente de expansão térmica (-50 °C a 288 °C) 19 19 39 X Y Z ppm/°C 23°C / 50% HRC IPC-TM-650 2.4.41
Conductividade térmica 1.44   W/m/k 80°C ASTM C518
Densidade 2.2   gm/cm3 23°C A norma ASTM D792
Força da casca de cobre 7.9   Plínio 20 s. @ 288 °C IPC-TM-650 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.



Por que escolher os nossos PCB RT/duroide 6035HTC?



Construção compacta e robusta:

Dimensões da placa: 67,02 mm x 45,7 mm (1 PCS), com uma tolerância de +/- 0,15 mm.



Capa empilhada:

Capa de cobre 1: 35 μm

RT/duroide 6035HTC Core: 0,508 mm (20 mil)

Capa de cobre 2: 35 μm



NT1 cartão de crédito RT cartão de crédito 0



Fabricação de alta precisão:

Traço/Espaço mínimo: 5/6 mil para desenhos complexos.

Dimensão mínima do buraco: 0,3 mm para ligações fiáveis.

Espessura do painel acabado: 0,6 mm, robusto mas leve.

Revestimento de superfície premium: ouro de imersão para soldagem superior e resistência à corrosão.

Garantia rigorosa da qualidade: 100% de ensaios elétricos e conformidade com as normas IPC-Classe-2.



Os benefícios que você não pode ignorar
Eficiência de dissipação de calor: mantém os seus projetos de alta potência a funcionar mais frio e mais tempo.



Integridade excepcional do sinal: Minimiza a perda de inserção para um desempenho superior de alta frequência.



Confiabilidade em condições extremas: desempenho estável numa ampla gama de temperaturas e ambientes.



Economia de custos: Redução dos custos de perfuração e compatibilidade com os processos de fabrico normalizados.



Aplicativos que exigem o melhor
Os nossos PCBs RT/duroide 6035HTC são confiáveis em algumas das indústrias e aplicações mais exigentes, incluindo:



Amplificadores de RF e microondas de alta potência

Amplificadores de energia, acopladores e filtros

Combinadores e divisores de potência

Radar e sistemas de comunicação para automóveis

Tecnologia de satélites e aeroespacial



Avalidação
Não importa onde estejas, temos-te coberto. Com os padrões de qualidade IPC-Classe 2, podes confiar em nós para entregar PCBs que atendam aos teus requisitos exatos.



Se estiver pronto para dar vida aos seus projetos de RF de alta potência, contacte-nos hoje para solicitar um orçamento, discutir o seu projecto ou saber mais sobre como podemos ajudá-lo a alcançar os seus objectivos.
