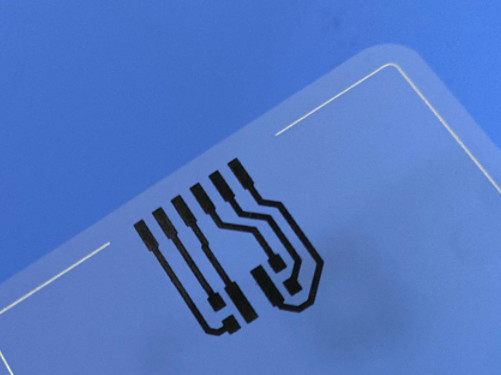

Flexível PCB PET transparente FPC 4mil 1 camada de imersão prata

Flexible PCB Transperant PET FPC 4mil 1-Layer Immersion Silver
Flexible PCB Transperant PET FPC 4mil 1-Layer Immersion Silver

Imagem Grande :  Flexível PCB PET transparente FPC 4mil 1 camada de imersão prata

Detalhes do produto:
Condições de Pagamento e Envio:
Minimum Order Quantity: 1PCS
Preço: USD9.99-99.99/PCS
Packaging Details: Vacuum bags+Cartons
Delivery Time: 8-9 working days
Payment Terms: T/T
Supply Ability: 5000PCS per month
Descrição de produto detalhada
PCB Material: SF490 - 0.127mm (5mil) Layer Count: 1-layer
PCB Thickness: 4mil Solder Mask: No
Silkscreen: No Surface Finish: Silver trace+ carbon ink
Destacar:

4 mil PCB flexíveis

,

PCB flexível de prata por imersão

,

1 camada de PCB flexível

Temos o prazer de apresentar um PCB flexível baseado no material flexível transparente SF490 PET da Shengyi Technology, projetado para atender às crescentes demandas da eletrônica moderna.Combinar uma elevada transparência, flexibilidade excepcional e desempenho confiável, este PCB flexível de uma camada é fabricado usando FCCL transparente baseado em filme de PET sem halogênio (SF490).É uma escolha ideal para aplicações como ecrãs flexíveis, painéis sensíveis ao toque, dispositivos portáteis e eletrónica inteligente, oferecendo uma mistura perfeita de estética e funcionalidade.



Transparência incomparável para projetos de ponta

Este PCB flexível transparente apresenta uma película PET de grau óptico com mais de 90% de transmissão de luz, permitindo projetos de circuitos quase invisíveis.Isto torna-o perfeito para aplicações de ponta como telas transparentes e telas curvasA elevada planície da superfície do material garante um acabamento sem falhas e sem bolhas, conferindo aos produtos finais uma aparência elegante e profissional.



Excepcional flexibilidade para aplicações dinâmicas

Projetado para suportar um uso rigoroso, este PCB flexível oferece uma flexibilidade e resistência à dobra excepcionais.Com espessura de material base personalizável (75 - 188μm) e folha de cobre ultrafina (1/2OZ - 1OZ), suporta curvatura dinâmica com um raio de curvatura de ≤ 1 mm e mais de 100.000 ciclos de curvatura.e outros produtos eletrónicos flexíveis inovadores.



Desempenho elétrico fiável para aplicações de alta frequência

Este PCB oferece desempenho elétrico estável, graças à sua baixa constante dielétrica (Dk) e perda dielétrica (Df).com um comprimento de 80 mm ou mais, mas não superior a 150 mm,Além disso, a rugosidade superficial controlada da folha de cobre garante uma impedância de linha consistente e uma integridade de sinal superior.



Durabilidade em ambientes difíceis

Construído para funcionar em condições adversas, este PCB flexível funciona de forma confiável em uma ampla faixa de temperatura (-40°C a +130°C).garantir a durabilidade a longo prazo, mesmo em ambientes complexosO PCB também é compatível com processos de solda sem chumbo e de fabricação SMT, tornando-o uma escolha versátil para várias aplicações industriais.



Amigável ao ambiente e seguro

Este PCB cumpre as normas ambientais internacionais, como RoHS e REACH, refletindo o seu compromisso com a sustentabilidade.enquanto a sua certificação UL e excelente retardância de chama (grau 94V-0) garantem a segurança e fiabilidade dos produtos finais.



Flexível PCB PET transparente FPC 4mil 1 camada de imersão prata 0



Especificações técnicas



- Empilhadeira de PCBs:
- PCB flexíveis de uma camada
- Camada de carbono
- Silver_layer_1: 17 μm
- SF490: 0,127 mm (5 milímetros)



- Detalhes da construção do FPC:
- Dimensões: 50 mm x 40 mm (± 0,15 mm)
- Traço/Espaço mínimo: 10/10 milis
- Tamanho mínimo do buraco: 0,25 mm
- Borda acabada Espessura: 0,2 mm
- Revestimento de superfície: traços de prata + tinta de carbono
- 100% testado eletricamente



- Parâmetros chave:
- Resistência ao descascamento (90°): ≥ 0,8 N/mm
- Transmissão da luz visível: ≥ 90%
- Estabilidade dimensional: ± 1%
- Resistência química: ≥ 90%
- Resistividade do volume: ≥10^6 MΩ-cm
- Resistência de superfície: ≥ 10^5 MΩ



Aplicações

O Thia PET Transparent Flexible PCB foi concebido para uma ampla gama de aplicações inovadoras, incluindo:



- Grandes ecrãs LED: circuitos de alta transparência para visualizações vibrantes e transparentes.


- Displays flexíveis: ecrãs transparentes e curvas para eletrónica moderna.


- Painéis tácteis: interfaces de alto desempenho para dispositivos inteligentes.


- Dispositivos portáteis: circuitos duráveis e flexíveis para rastreadores de condicionamento físico e relógios inteligentes.


- Eletrónica inteligente: soluções avançadas para IoT e dispositivos conectados.



Garantia da qualidade e disponibilidade

Este PCB adere ao padrão de qualidade IPC-Classe-2, garantindo alta confiabilidade e desempenho.torná-lo acessível a projectos globais.



Flexível PCB PET transparente FPC 4mil 1 camada de imersão prata 1
