HDI PCB de 10 camadas High TG FR4 1,6 mm com placas de circuito RF de vias cegas

HDI PCB de 10 camadas High TG FR4 1,6 mm com placas de circuito RF de vias cegas

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS POR MÊS
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
FR-4 IT-180 CORE; IT-180 PP Prepreg
Número de camadas:
10-Layer
Tamanho do PCB:
269 mm x 213 mm = 1 PCS
Espessura do PCB:
1.6 mm +/- 10%
Revestimento de superfície:
ENIG
Máscara de solda:
Ambos os lados, Green.
Destacar:

10 PWB da camada HDI

,

1.6 mm HDI PCB

,

PCB HDI de vias cegas

Descrição do produto

O nosso recém-vendido 10 camadas N + 4 + N HDI PCB é projetado para alta confiabilidade, alta velocidade, e aplicações de alta potência, tornando-o ideal para automóveis, redes, telecomunicações,e sistemas de servidoresConstruído com material ITEQ IT-180A FR-4, este PCB oferece excepcional estabilidade térmica, resistência CAF e integridade do sinal, garantindo um desempenho robusto em ambientes exigentes.



Principais especificações:
Camadas: 10 (estrutura HDI N+4+N)



Material: ITEQ IT-180A FR-4 (Tg elevado a 175°C, resistente a CAF)



Espessura da placa: 1,6 mm ± 10%



Tamanho do painel: 269 mm x 213 mm (panel de uma peça)



Revestimento de superfície: ouro de imersão em níquel sem eléctro (ENIG)



Máscara de solda: Verde (ambos lados)



Tela de seda: Branco (ambos lados)



Construção e empilhamento avançados:


Vias cegas: L1-L2, L7-L10



Vias enterradas: L2-L8



Via preenchimento: Tipo VII (recheado e revestido)



Dimensão do buraco: 0,2 mm



Min. Largura/espaçamento da traça: 110 μm.



Espessura dielétrica mínima: 100 μm



Peso de cobre: 1/2 oz (18 μm) de base + revestimento (até 45 μm nas camadas exteriores)

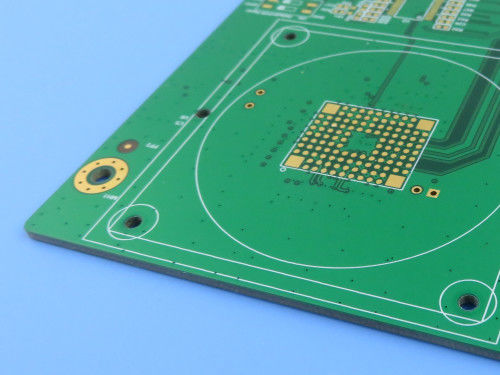

HDI PCB de 10 camadas High TG FR4 1,6 mm com placas de circuito RF de vias cegas 0



Benefícios materiais do IT-180A de alto desempenho

Com elevada fiabilidade térmica, resiste a exposições prolongadas a temperaturas elevadas, atingindo T288 > 20 minutos e T266 > 60 minutos,assegurar a estabilidade durante o refluxo sem chumbo e em condições de funcionamento adversas.



O baixo coeficiente de expansão térmica (CTE) do material ∙ 11-15 ppm/°C nos eixos X/Y ∙ minimiza a deformação e aumenta a estabilidade dimensional,crítico para PCB multicamadas em ambientes de alta temperatura.



Para projetos de alta velocidade, o IT-180A fornece uma excelente integridade do sinal, com uma constante dielétrica (Dk) de 4,4 e um fator de dissipação (Df) de 0,015 a 10 GHz,reduzir a perda de sinal e manter um desempenho consistente em aplicações de RF e de alta frequência.



Além disso, o material oferece uma resistência superior ao anti-CAF (filamento anódico condutor),Prevenção de falhas elétricas e garantia de uma elevada fiabilidade do orifício em condições úmidas ou de alta tensão.



Compatível com as normas ambientais modernas, o IT-180A é livre de chumbo e retardador de chama UL 94 V0, atendendo aos rigorosos requisitos de segurança para aplicações automotivas, industriais e de telecomunicações.



Qualidade e conformidade:
A arte do Gerber RS-274-X garante uma fabricação precisa, enquanto os padrões IPC Classe 2 garantem uma qualidade consistente.



Disponibilidade mundial
Disponível em todo o mundo, este PCB HDI de 10 camadas é ideal para:



ECUs automotivos (unidades de controlo do motor)

Servidores de centros de dados e hardware de rede

Estações de base de telecomunicações e módulos de RF

Eletrónica de potência industrial



Este PCB HDI de 10 camadas de alta confiabilidade garante uma gestão térmica superior, integridade do sinal e durabilidade, tornando-o a escolha perfeita para eletrônicos de missão crítica.
