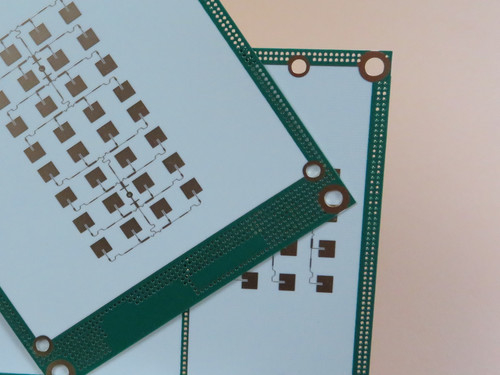

RO3003 PCB 2 camadas 5 mil Imersão Gold RF circuito impresso

No cenário eletrônico em rápida evolução, a demanda por placas de circuito impresso de alto desempenho (PCBs) está em seu nível mais alto.fabricado a partir de material Rogers RO3003, está na vanguarda desta tecnologia, projetada especificamente para aplicações que exigem confiabilidade, precisão e desempenho de alta frequência.Este artigo aprofunda as complexidades da nossa última oferta, descrevendo a sua construção, benefícios, aplicações e as vantagens únicas que a distinguem no mercado competitivo.

Construção e especificações de PCB

Materiais e camadas
A base deste PCB está na utilização do Rogers RO3003, um composto PTFE cerâmico conhecido pela sua estabilidade e desempenho em aplicações de alta frequência.A placa apresenta um design rígido de 2 camadas, medindo 69,25 mm x 92,45 mm, tornando-o compacto mas suficientemente potente para atender a diversas necessidades de aplicação.

O empilhamento do PCB é o seguinte:


- Camada de cobre 1: 35 μm
- Rogers RO3003 Substrato: 5 mil (0,127 mm)
- Camada de cobre 2: 35 μm

Especificações de precisão
Este PCB é projetado com alta precisão, oferecendo:


- Traço/Espaço mínimo: 5/5 mils.
- Tamanho mínimo do buraco: 0,2 mm
- Borda acabada Espessura: 0,2 mm
- Peso de cobre acabado: 1,4 ml nas camadas exteriores
- Espessura de revestimento: 20 μm
- Revestimento de superfície: ouro de imersão.

Com 100% de testes elétricos antes do envio, asseguramos que cada placa atenda a rigorosos padrões de qualidade, prontos para funcionar de forma confiável no campo.

Vantagens do material Rogers RO3003

Estabilidade e desempenho
Uma das características definidoras do Rogers RO3003 é a sua excelente estabilidade da constante dielétrica (Dk) numa gama de temperaturas e frequências.

Esta característica é crucial para aplicações que exigem um desempenho constante, como os sistemas de radar automóveis que operam a 77 GHz e as tecnologias avançadas de comunicação sem fios,incluindo infraestruturas 5G.

- Constante dielétrica: 3 ± 0,04 a 10 GHz/23°C


- Fator de dissipação: 0,001 a 10 GHz/23°C


- Estabilidade térmica: Td > 500°C


- Absorção de humidade: 0,04%

Estas propriedades tornam o RO3003 uma escolha ideal para aplicações que exigem baixas perdas dielétricas e excelentes propriedades mecânicas em temperaturas variáveis.

Propriedades mecânicas
Este PCB apresenta um baixo coeficiente de expansão térmica (CTE), que corresponde muito ao do cobre.que o tornam adequado para aplicações sensíveis às flutuações de temperaturaAs propriedades mecânicas uniformes em uma gama de constantes dielétricas também facilitam os projetos de placas de várias camadas, aumentando a versatilidade no projeto de circuitos.

Aplicações

O nosso PCB RO3003 de 2 camadas foi concebido para se destacar em várias aplicações-chave:


- Radar automóvel: para sistemas que necessitam de funcionamento de alta frequência para segurança e navegação.


- Telecomunicações: os amplificadores de potência e as antenas dos sistemas celulares beneficiam das características de baixa perda deste PCB.


- Comunicações por satélite: o seu desempenho é fundamental para as antenas GPS e os satélites de transmissão directa, garantindo uma transmissão de dados fiável.


- Comunicação sem fios: ideal para antenas de correio e leitores remotos de medidores.

Disponibilidade mundial

Este PCB avançado está disponível para transporte mundial, aderindo aos padrões IPC-Classe-2, o que garante que ele atenda à qualidade e confiabilidade esperadas em várias aplicações industriais.Nosso compromisso com a excelência garante que você receba um produto que não só atenda mas exceda suas expectativas.

Conclusão

Em resumo, nosso recém-vendido PCB de 2 camadas feito de Rogers RO3003 é mais do que apenas uma placa de circuito; é uma ferramenta poderosa projetada para enfrentar os desafios da eletrônica moderna.Com as suas propriedades materiais superioresA tecnologia de alta frequência, a engenharia de precisão e o amplo potencial de aplicação, permitem que este PCB possa apoiar a próxima geração de tecnologias de alta frequência.

Escolha o nosso PCB RO3003 para o seu próximo projeto e experimente a diferença que materiais de alta qualidade e artesanato podem fazer.Contacte-nos hoje e deixe-nos ajudá-lo a alcançar seus objetivos.
