Materiais: | Rogers RO3035 Substrato - 5 milímetros (0,127 mm) | Número de camadas: | 2-layer |
---|---|---|---|
Tamanho do PCB: | 67.1 mm x 57,6 mm = 2 Tipos = 2 PCS | Espessura do PCB: | 0.2 mm |
Revestimento de superfície: | Ouro de imersão | Máscara de solda: | - Não, não. |
Destacar: | RO3035 Circuitos de circuitos de circuitos de circuitos de imersão de ouro,Circuitos de PCB de ouro de imersão de camada dupla,Circuitos de circuitos de circuitos de circuitos de circuitos de circuitos de circuitos de circuitos de circuitos |

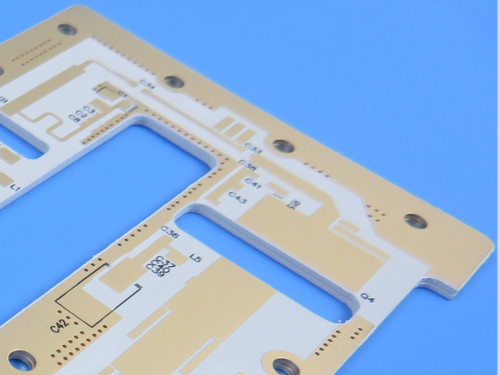

No domínio da tecnologia em constante evolução, a necessidade de placas de circuito impresso de alto desempenho (PCBs) é mais crítica do que nunca.Fabricado a partir de material Rogers RO3035 de primeira linha, foi concebido para responder às exigências rigorosas das aplicações contemporâneas, particularmente nos sectores de alta frequência, como as tecnologias 5G e de ondas milimétricas.
Material inigualável: Rogers RO3035
No coração deste PCB está o Rogers RO3035, um laminado cerâmico, à base de PTFE, conhecido pelo seu desempenho excepcional em circuitos de alta frequência.que é projetado para fornecer uma constante dielétrica estável numa gama de temperaturasEsta estabilidade é essencial para manter um desempenho óptimo em ambientes desafiadores.
Especificações pormenorizadas
Aqui estão as principais especificações do nosso PCB de 2 camadas:
- Material de base: Rogers RO3035
- Número de camadas: 2 camadas
- Dimensões: 67,1 mm x 57,6 mm (2 tipos, 2 unidades)
- Traço/Espaço mínimo: 4/5 milis
- Tamanho mínimo do buraco: 0,2 mm
- Borda acabada Espessura: 0,2 mm
- Peso de cobre acabado: 1 oz (1,4 ml) nas camadas exteriores
- Espessura de revestimento: 20 μm
- Revestimento de superfície: ouro de imersão.
- Tela de seda: nenhuma de ambos os lados.
- Mascara de solda: nenhuma de ambos os lados.
- Ensaios elétricos: 100% testados antes do envio
Empilhamento de PCB
A configuração do empilhamento é a seguinte:
- Camada de cobre 1: 35 μm
- Rogers RO3035 Substrato: 5 mil (0,127 mm)
- Camada de cobre 2: 35 μm
Imóveis | RO3035 | Direção | Unidades | Condição | Método de ensaio |
Constante dielétrica,εProcesso | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
Constante dielétrica,εDesenho | 3.6 | Z | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
Fator de dissipação,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de ε | - 45 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Estabilidade dimensional | 0.11 0.11 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistividade de volume | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistividade de superfície | 107 | MΩ | COND A | IPC 2.5.17.1 | |
Módulo de tração | 1025 1006 |
X Y |
MPa | 23°C | ASTM D 638 |
Absorção de umidade | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calor específico | j/g/k | Calculado | |||
Conductividade térmica | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
Coeficiente de expansão térmica (-55 a 288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Densidade | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
Força da casca de cobre | 10.2 | - Não. | 1 oz, EDC após flutuação de solda | IPC-TM 2.4.8 | |
Inflamabilidade | V-0 | UL 94 | |||
Processo sem chumbo compatível | - Sim, sim. |
Principais características e vantagens
Performance elétrica superior
O laminado Rogers RO3035 oferece uma constante dielétrica de 3,5 ± 0,05 a 10 GHz, emparelhado com um baixo fator de dissipação de 0.0015Estes atributos garantem perdas mínimas de sinal e uma elevada eficiência, tornando-o adequado para aplicações de até 30-40 GHz.
Propriedades mecânicas robustas
Com um baixo coeficiente de expansão térmica (CTE) que é muito parecido com o do cobre, este material promove conjuntos de superfície confiáveis.Esta característica é especialmente vantajosa para aplicações sensíveis a flutuações de temperatura, assegurando uma excelente estabilidade dimensional.
Opções de fabrico flexíveis
O nosso PCB foi concebido para acomodar várias necessidades de produção, quer sejam protótipos, pequenos lotes ou produção em larga escala.Nós fornecemos preços de laminado econômicos sem comprometer a qualidadeEsta flexibilidade torna-o a escolha ideal para engenheiros e designers em diferentes projectos.
Aplicações versáteis
Este PCB RO3035 de 2 camadas é adaptável a uma multiplicidade de aplicações, incluindo:
- Sistemas de radar para automóveis: melhoria da segurança e da navegação dos veículos modernos.
- Sistemas de Posicionamento Global (GPS): proporcionar um desempenho de comunicação por satélite fiável.
- Telecomunicações celulares: amplificadores de potência e antenas para uma comunicação de rede eficiente.
- Comunicações sem fios: antenas de parche que suportam uma conectividade perfeita para diversos dispositivos.
- Leitores de medidores remotos: simplificação da transmissão precisa de dados na gestão de serviços públicos.
Disponibilidade e conformidade a nível mundial
Este PCB de alto desempenho está disponível para envio em todo o mundo e cumpre os padrões IPC-Classe-2.Esta certificação garante que o nosso produto cumpre os rigorosos requisitos da indústria para qualidade e fiabilidade, fornecendo-lhe uma solução superior de PCB.
Conclusão
Em resumo, este PCB de duas camadas feito de Rogers RO3035 é projetado para se destacar em aplicações de alta frequência, oferecendo desempenho e confiabilidade excepcionais.opções de fabrico flexíveis, e aplicações de grande amplitude, é a escolha preferida por engenheiros e designers.
Opte pelo nosso PCB RO3035 para o seu próximo projeto e descubra o impacto de materiais de alta qualidade e engenharia especializada.Entre em contato conosco hoje e eleve seus projetos eletrônicos para novas alturas!
