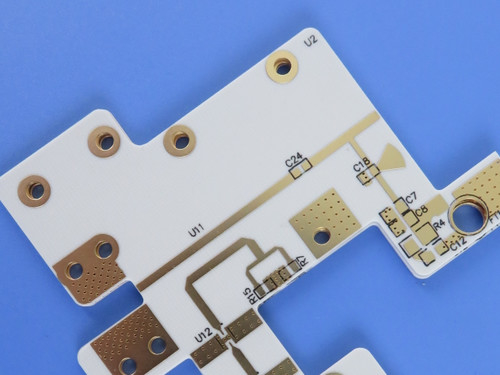

Apresento o nosso PCB de duas camadas de alto desempenho, meticulosamente concebido para confiabilidade e eficiência em várias aplicações.este PCB oferece uma mistura ótima de desempenhoCom foco em tecnologia avançada, este produto é ideal para amplificadores de potência de estação base e transceptores de células pequenas.
Excelência do material: Rogers RO4360G2
O núcleo do nosso PCB é o Rogers RO4360G2, um laminado termo-resistente com baixas perdas, reforçado com vidro e cerâmica de hidrocarbonetos.Este material foi concebido para proporcionar um desempenho excepcional, ao mesmo tempo em que é processável de forma semelhante aos materiais FR-4 tradicionaisCaracterísticas essenciais daRO4360G2 inclui:
- Constante dielétrica: 6,15 ± 0,15 a 10 GHz, garantindo perda mínima de sinal.
- Fator de dissipação: 0,0038 a 10 GHz, permitindo aplicações de alta frequência.
- Propriedades térmicas: elevado Tg (> 280 °C) e condutividade térmica de 0,75 W/mK, adequado para ambientes térmicos exigentes.
- Conformidade ambiental: capacidade de processo sem chumbo, promovendo práticas de fabrico respeitadoras do ambiente.
| Imóveis |
RO4360G2 |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
6.15±0.15 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| 2.5 GHz/23°C |
| Fator de dissipação,tanδ |
0.0038 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Conductividade térmica |
0.75 |
|
W/mK |
50°C |
ASTM D-5470 |
| Resistividade de volume |
4.0 X 1013 |
|
Ω.cm |
T elevado |
IPC-TM-650 2.5.17.1 |
| Resistividade de superfície |
9.0 X 1012 |
|
Ó |
T elevado |
IPC-TM-650 2.5.17.1 |
| Força elétrica |
784 |
Z |
V/mil |
|
IPC-TM-650 2.5.6.2 |
| Resistência à tração |
131 (19) 97 ((14) |
X Y |
MPa (kpsi) |
40 horas 50% RH/23 |
ASTM D638 |
| Força flexural |
213(31) 145(21) |
X Y |
Mpa (kpsi) |
40 horas 50% RH/23 |
IPC-TM-650, 2.4.4 |
| Coeficiente de expansão térmica |
13 14 28 |
X Y Z |
ppm/°C |
-50°C a 288°C após ciclo de aquecimento repetido |
IPC-TM-650, 2.1.41 |
| Tg |
> 280 |
|
°C TMA |
|
IPC-TM-650 2.4.24.3 |
| Td |
407 |
|
°C |
|
ASTM D3850 utilizando TGA |
| T288 |
> 30 |
Z |
Min |
30 min / 125°C Precozimento |
IPC-TM-650 2.2.24.1 |
| Absorção |
0.08 |
|
% |
50°C/48h |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Coeficiente térmico de er |
-131 @ 10 GHz |
Z |
ppm/°C |
-50 °C a 150 °C |
IPC-TM-650, 2.5.5.5 |
| Densidade |
2.16 |
|
gm/cm3 |
NT1 produção |
A norma ASTM D792 |
| Força da casca de cobre |
5.2 (0,91) |
|
pli (N/mm) |
Condição B |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 Arquivo QMTS2. E102765 |
Especificações técnicas
Este PCB de duas camadas possui:
- Dimensões: 76,32 mm x 67,51 mm, otimizadas para aplicações compactas.
- Contagem de camadas: 2 camadas, equilibrando complexidade e eficiência.
- Traça/Espaço mínimo: 4/6 mils, adaptando-se aos requisitos de design modernos.
- Espessura da placa acabada: 0,3 mm, garantindo um perfil fino.
- Peso de cobre: 1 oz (1,4 mils) nas camadas exteriores, proporcionando uma condutividade confiável.
- Finalização superficial: ouro de imersão em níquel sem eletricidade (ENIG), que aumenta a soldabilidade e a resistência à corrosão.
Garantia da qualidade
Cada PCB é submetido a testes elétricos rigorosos 100% antes do envio, garantindo que cada unidade atenda aos nossos padrões de alta qualidade e funcione de forma confiável na sua aplicação pretendida.
Benefícios do PCB RO4360G2
Flexibilidade do projeto
As capacidades de design oferecidas pela nossa PCB permitem aos engenheiros criar layouts compactos e eficientes sem comprometer o desempenho.juntamente com um perfil baixo, torna-o adequado para uma variedade de aplicações.
Confiabilidade e Durabilidade
Com uma construção robusta que inclui furos revestidos e um acabamento de superfície durável, este PCB é projetado para a longevidade.O uso de materiais RO4360G2 aumenta a rigidez e o desempenho térmico da placa, tornando-se uma excelente escolha para aplicações de alta potência.
Compatibilidade de montagem automatizada
Este PCB é compatível com processos de montagem automatizados, reduzindo o tempo de fabricação e os custos.Esta eficiência é crucial para as empresas que pretendem racionalizar a produção mantendo a qualidade.
Amigável ao ambiente
A compatibilidade do processo sem chumbo deste PCB está alinhada com os esforços globais de sustentabilidade, tornando-o uma escolha ambientalmente responsável para os fabricantes.
Aplicações típicas
Este PCB de duas camadas é adequado para uma ampla gama de aplicações, particularmente nos sectores das telecomunicações e da indústria:
- Amplificadores de potência de estação base: o desempenho de alta frequência e a fiabilidade deste PCB o tornam ideal para amplificadores de potência utilizados em estações base.
- Transceptores de células pequenas: o tamanho compacto e as excelentes capacidades de gestão térmica são perfeitos para aplicações de transceptores de células pequenas, apoiando a crescente demanda por conectividade móvel.
Conclusão
Este novo PCB de 2 camadas, construído com o Rogers RO4360G2, representa um avanço significativo na tecnologia de PCB.Destaca-se no cenário competitivo dos componentes eletrónicosEstamos empenhados em fornecer aos nossos clientes as melhores soluções adaptadas às suas necessidades, garantindo que os nossos produtos não só cumpram mas excedem as expectativas.Por favor, sinta-se à vontade para nos contactar. Estamos aqui para ajudar no seu próximo projeto.!
