Introdução

Na indústria eletrônica de ritmo acelerado de hoje, a demanda por placas de circuito impresso de alto desempenho (PCBs) nunca foi maior.exemplifica tecnologia de ponta e engenharia de precisão, adaptados para aplicações de alta frequência.

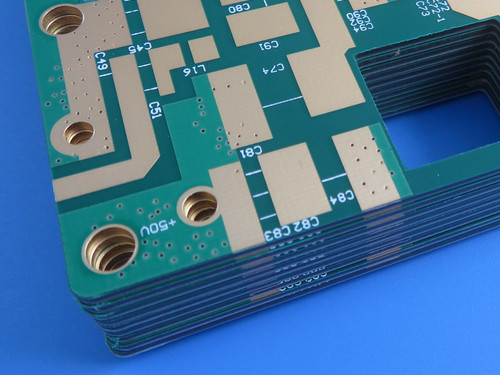

Detalhes da construção do PCB

- Material de base: RT/Duroide 5880


- Número de camadas: 2 camadas


- Dimensões: 60 mm x 55 mm (± 0,15 mm)


- Traço/Espaço mínimo: 4/6 milis


- Tamanho mínimo do buraco: 0,3 mm


- Borda acabada Espessura: 0,6 mm


- Peso de cobre acabado: 1 oz (1,4 mils) nas camadas exteriores


- Espessura de revestimento: 20 μm


- Revestimento de superfície: ouro de imersão em níquel sem eletricidade


- Silkscreen: branca na camada superior, nenhuma na parte inferior


- Máscara de solda: verde em cima, nada em baixo


- Ensaios elétricos: 100% de ensaios elétricos realizados antes da expedição

Essas especificações garantem que o PCB cumpra padrões rigorosos de qualidade e desempenho, tornando-o adequado para uma variedade de aplicações exigentes.

Composição do material

RT/Duroid 5880 é um laminado de alta frequência fabricado a partir de compósitos PTFE, reforçado com microfibras de vidro.tornando-o ideal para aplicações que exijam um desempenho elétrico preciso.

Características fundamentais

- Constante dielétrica: 2,2 com uma tolerância de 0,02 a 10 GHz/23°C


- Fator de dissipação: 0,0009 a 10 GHz


- Baixa absorção de humidade: 0,02%, permitindo um desempenho fiável em ambientes úmidos


- Estabilidade térmica: coeficiente de expansão térmica (CTE) de 31 ppm/°C no eixo X e 48 ppm/°C no eixo Y

Essas características permitem que o nosso PCB mantenha um desempenho consistente em uma ampla faixa de frequências, tornando-o particularmente valioso em aplicações de alta frequência.

Benefícios deste PCB de duas camadas

1Propriedades elétricas uniformes: o material RT/Duroid 5880 garante que as características elétricas permaneçam estáveis em diferentes condições ambientais,que é crucial para circuitos de alta frequência.

2Facilidade de fabricação: O PCB é facilmente cortado, cortado e mecanizado para se adequar a projetos específicos, permitindo maior flexibilidade no design de circuitos.

3Durabilidade: Com uma baixa taxa de absorção de umidade e resistência a solventes, este PCB é ideal para uso em ambientes adversos, garantindo longevidade e confiabilidade.

4Confiabilidade: Cada placa é submetida a um teste elétrico de 100% antes do envio, garantindo que apenas as placas que atendam aos mais altos padrões cheguem aos nossos clientes.

Qualidade e padrão
O nosso recém-vendido PCB de 2 camadas possui o formato Gerber RS-274-X, garantindo a compatibilidade com o software de design padrão da indústria para uma integração perfeita nos seus fluxos de trabalho existentes.Este PCB cumpre as normas IPC-Classe-2Com a disponibilidade global, asseguramos que os clientes de todo o mundo possam aceder a esta tecnologia avançada,tornando-se uma escolha versátil para engenheiros e designers que procuram soluções de alto desempenho em seus projetos eletrônicos.

Aplicações do PCB

O nosso PCB de 2 camadas é adequado para uma ampla gama de aplicações, incluindo:

- Antenas de banda larga de companhias aéreas comerciais: As antenas de alto desempenho exigem PCBs confiáveis que possam manter a integridade do sinal em longas distâncias.


- Circuitos de microstrip e de linha: Ideal para aplicações de RF e microondas onde a precisão é primordial.


- Aplicações de ondas milimétricas: à medida que a tecnologia avança, os circuitos de ondas milimétricas estão se tornando mais comuns, exigindo PCBs que possam lidar com altas frequências com perdas mínimas.


- Sistemas de radar: PCBs confiáveis são fundamentais para o desempenho dos sistemas de radar utilizados em aplicações civis e militares.


- Sistemas de orientação: um desempenho preciso e consistente é essencial para os sistemas de orientação em vários domínios tecnológicos.


- Antenas de rádio digital ponto a ponto:** O desempenho de alta frequência garante uma comunicação clara nos sistemas de rádio digital.

Conclusão

A introdução do nosso recém-vendido PCB de 2 camadas, construído a partir de RT/Duroid 5880, marca um avanço significativo nas capacidades das placas de circuito impresso.Com as suas propriedades eléctricas superiores, durabilidade e versatilidade, este PCB é projetado para atender às exigências rigorosas das aplicações eletrônicas modernas.

Ao investir nas nossas PCBs de alto desempenho, está a garantir que os seus projetos beneficiem de tecnologia de ponta e fiabilidade.O nosso PCB está pronto para oferecer um desempenho excepcional nos ambientes mais desafiadores.
