NT1 circuito de transmissão de rádio

MOQ:	1pcs
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Sacos de vácuo+Cartões
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS POR MÊS

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Materiais:

Rogers RT/duroide 6002 Substrato - 5mil (0,127mm)

Número de camadas:

2-layer

Tamanho do PCB:

390 mm x 310,9 mm = 1 PCS

Espessura do PCB:

0.2 mm

Revestimento de superfície:

Lata da imersão

Máscara de solda:

- Não, não.

Destacar:

5 ml PCB de estanho de imersão

Circuitos de RF PCB de estanho de imersão

Descrição do produto

Apresentamos o nosso PCB de duas camadas de alto desempenho, meticulosamente concebido para aplicações avançadas.um material PTFE cerâmico conhecido pela sua baixa constante dielétrica e desempenho excepcional de alta frequência.

Construção de PCB: Uma Visão Geral

O nosso PCB de 2 camadas é projetado com precisão, com:

- Material de base: Rogers RT/Duroid 6002, um laminado PTFE cerâmico conhecido pelas suas propriedades eléctricas e mecânicas superiores.

- Número de camadas: 2 camadas, garantindo um design compacto, mantendo o desempenho.

- Dimensões da placa: 390 mm x 310,9 mm, proporcionando amplo espaço para circuitos complexos.

- Trace/Space mínimo: 4/5 mils, permitindo layouts densos que são críticos na electrónica moderna.

- Tamanho mínimo do buraco: 0,2 mm, facilitando a integração de componentes mais finos.

- Espessura do painel acabado: 0,2 mm, ideal para aplicações que exijam peso e espessura mínimos.

- Revestimento superficial: estanho de imersão, que proporciona uma excelente soldabilidade e protecção contra a oxidação.

Integridade elétrica e ensaios

Antes da expedição, cada placa é submetida a 100% de testes elétricos, garantindo a fiabilidade e o desempenho.Este rigoroso processo de controlo de qualidade garante que os nossos clientes recebam apenas PCBs da mais alta qualidade, pronto para utilização em aplicações de missão crítica.

Imóveis	NT1 desvio de energia	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	2.94±0.04	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5
Constante dielétrica,εDesenho	2.94			8 GHz a 40 GHz	Método de comprimento de fase diferencial
Fator de dissipação,tanδ	0.0012	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	+12	Z	ppm/°C	10 GHz 0°C-100°C	IPC-TM-650 2.5.5.5
Resistividade de volume	10⁶	Z	Mohm.cm	A	ASTM D 257
Resistividade de superfície	10⁷	Z	- O quê?	A	ASTM D 257
Módulo de tração	828 ((120)	X, Y	MPa ((kpsi)	23°C	ASTM D 638
Estresse extremo	6.9(1.0)	X, Y	MPa ((kpsi)
Estiramento Final	7.3	X, Y	%
Modulo de compressão	2482 (((360)	Z	MPa ((kpsi)		ASTM D 638
Absorção de umidade	0.02		%	D48/50	IPC-TM-650 2.6.2.1 ASTM D 570
Conductividade térmica	0.6		W/m/k	80°C	ASTM C518
Coeficiente de expansão térmica (-55 a 288°C)	16 16 24	X Y Z	ppm/°C	23°C/50% HRC	IPC-TM-650 2.4.41
Td	500		°C TGA		ASTM D 3850
Densidade	2.1		gm/cm3		ASTM D 792
Calor específico	0.93(0.22)		j/g/k (BTU/ib/OF)		Calculado
Peel de cobre	8.9(1.6)		Peso (lb/in. ((N/mm))		IPC-TM-650 2.4.8
Inflamabilidade	V-0				UL 94
Processo sem chumbo compatível	- Sim, sim.

Material Insights: Rogers RT/Duroid 6002

O que torna o RT/Duroid 6002 especial?

Rogers RT/Duroid 6002 é um material único caracterizado por:

- Constante dielétrica baixa (Dk): 2,94 +/- 0.04, o que minimiza a perda de sinal em altas frequências.

- Baixo coeficiente térmico de Dk: 12 ppm/°C, assegurando estabilidade nas variações de temperatura.

- Fator de dissipação: 0,0012 a 10 GHz, ideal para aplicações de microondas.

- Conductividade térmica: 0,6 W/m/k, proporcionando uma eficiente dissipação de calor.

- Absorção de humidade: 0,02%, o que é fundamental para manter o desempenho em ambientes úmidos.

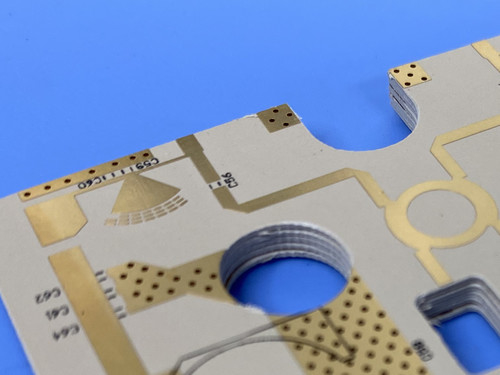

NT1 circuito de transmissão de rádio 0

Benefícios da utilização do RT/Duroid 6002

1Características de baixa perda: O material permite um excelente desempenho de alta frequência, tornando-o adequado para aplicações de RF e microondas.

2Estabilidade dimensional: o seu baixo coeficiente de expansão térmica reduz o risco de deformação ou distorção, garantindo a integridade da placa ao longo do tempo.

3Confiabilidade mecânica: o RT/Duroid 6002 oferece propriedades mecânicas robustas, tornando-o ideal para aplicações onde a durabilidade é essencial.

Empilhamento de PCB

A pilha do nosso PCB de 2 camadas consiste em:

- Camada de cobre 1: 35 μm
- Rogers RT/Duroid 6002 Substrato: 5 milímetros (0,127 mm)
- Camada de cobre 2: 35 μm

Esta configuração otimiza o desempenho elétrico, mantendo um perfil leve, necessário para dispositivos eletrônicos modernos.

Aplicações típicas

O nosso PCB de 2 camadas é particularmente adequado para:

- Antenas de matriz de fases: essenciais em sistemas avançados de comunicação.

- Sistemas de radar: tanto em terra como no ar, onde a precisão é crítica.

- Antenas GPS: Apoio às tecnologias de navegação a nível mundial.

- Planos de apoio de energia: facilitar uma distribuição eficiente da energia em sistemas de alto desempenho.

- Sistemas de prevenção de colisões de aeronaves comerciais: melhoria da segurança na aviação.

- Redes de formação de feixes: chave no processamento e transmissão de sinais.

Conclusão

Em conclusão, o nosso recém-vendido PCB de 2 camadas feito de Rogers RT/Duroid 6002 e com um acabamento de superfície de estanho de imersão representa um avanço significativo na tecnologia de PCB.Com o seu desempenho elétrico excepcionalCom uma construção robusta e a sua adequação a diversas aplicações exigentes, este PCB está preparado para satisfazer as necessidades de indústrias que vão desde as telecomunicações até à indústria aeroespacial.

Ao escolher o nosso PCB, você está optando pela confiabilidade, desempenho e inovação.Estamos empenhados em fornecer aos nossos clientes produtos da mais alta qualidade que melhorem os seus designs e impulsionem o seu sucesso no mercado competitivo de eletrónica.

Para consultas ou para fazer um pedido, por favor entre em contato com a nossa equipa de vendas hoje!
