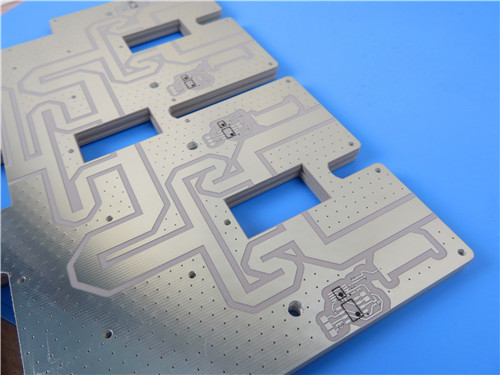

2 camadas de PCB RF-30 On Rogers 40mil laminados com tinta de imersão de serigrafia preta

Apresento o nosso recém-vendido PCB rígido de 2 camadas com RF-30, um laminado de antena de alto desempenho e baixo custo concebido para aplicações de microondas e de radiofrequência.Este PCB combina tecnologia avançada de materiais com engenharia precisa para atender às demandas dos dispositivos eletrônicos modernos.

1Especificações técnicas

Construção de PCB

Este PCB rígido de duas camadas é projetado com precisão para garantir um desempenho ideal para vários usos.

- Material de base: RF-30, conhecido pelas suas excelentes características eléctricas.


- Contagem de camadas: 2 camadas, proporcionando uma base sólida para projetos de circuitos.


- Dimensões dos painéis: 151 mm x 82 mm (± 0,15 mm), adequados a diversas aplicações.


- Espessura da placa acabada: 1,1 mm, oferecendo durabilidade mantendo um perfil compacto.


- Peso de cobre acabado: 1 oz, aumentando a integridade do sinal.


- Trace/Space mínimo: 5/4 mil, permitindo layouts de alta densidade.


- Tamanho mínimo do buraco: 0,3 mm, para acomodar vários componentes.


- através de espessura de revestimento: 20 μm, garantindo conexões elétricas fiáveis.


- Finalização superficial: estanho de imersão, que proporciona uma excelente soldabilidade e resistência à corrosão.

Empilhamento de PCB

- Camada de cobre 1: 35 μm
- RF-30 Core: 1.016 mm (40 mil), otimizado para reduzir o deslocamento de fase e melhorar a qualidade do sinal.
- Camada de cobre 2: 35 μm

2Vantagens do material RF-30

Alta constante dielétrica

A RF-30 possui uma constante dielétrica de 3,0 ± 0,05 a 1,9 GHz, tornando-a ideal para aplicações de RF onde a redução de tamanho é essencial sem sacrificar o desempenho.Isto é particularmente vantajoso para dispositivos compactos que exigem um processamento de sinal eficaz.

Fator de dissipatividade baixo

Com um fator de dissipação de 0,0014 a 1,9 GHz, a RF-30 minimiza as perdas de energia, resultando em maior eficiência do circuito.Esta característica é crítica para manter a integridade do sinal em ambientes de alta frequência.

Excelente estabilidade dimensional

O reforço de vidro tecido no RF-30 proporciona uma estabilidade excepcional, garantindo que o PCB possa suportar tensões térmicas e mecânicas durante a montagem e operação.Esta estabilidade é vital para um desempenho consistente em várias condições.

Propriedades térmicas e elétricas superiores

A RF-30 possui uma quebra dielétrica de > 60kV e uma resistividade de volume de 1,26 x 10^9 Mohm-cm, tornando-a adequada para aplicações de alta potência.02% aumenta a fiabilidade em ambientes úmidos.

3. Aplicações

O RF-30 PCB é perfeitamente adequado para uma variedade de aplicações, incluindo:

- Antennas e subcomponentes: fundamentais para permitir a comunicação sem fios em numerosos dispositivos.

- Componentes RF passivos: tais como filtros, acopladores e divisores de potência, essenciais para um processamento eficaz do sinal.

- Amplificadores de potência: suportam circuitos de RF de alto desempenho que exigem uma gestão térmica robusta.

4Garantia da qualidade

Seguimos os padrões de fabricação IPC-Classe-2, garantindo que todos os nossos PCBs cumpram com os rigorosos padrões de qualidade.assegurar a fiabilidade e o desempenho.

5Disponibilidade global

Temos o prazer de oferecer o nosso PCB RF-30 em todo o mundo. Esta ampla acessibilidade permite que fabricantes e desenvolvedores de vários setores incorporem a nossa tecnologia avançada nos seus projetos.

Conclusão

Em resumo, este PCB utilizando material RF-30 é uma inovação significativa no campo do PCB.este PCB se destaca como uma escolha principal para projetos eletrônicos modernos.

Para fabricantes e desenvolvedores que buscam soluções de alto desempenho a preços competitivos, nosso PCB RF-30 fornece uma mistura excepcional de confiabilidade, eficiência e valor.Contacte-nos hoje para fazer uma encomenda!
