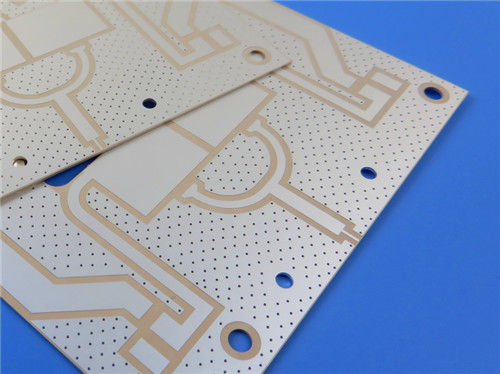

PCB de dois lados em 20 mil RO3010 com máscara verde Branco Legend Imersão Prata

Como a tecnologia continua a evoluir rapidamente, a demanda por placas de circuito impresso de alto desempenho (PCBs) nunca foi maior.fabricado a partir de material Rogers RO3010, exemplifica um design de ponta e uma fiabilidade excepcional, tornando-o uma escolha ideal para várias aplicações avançadas.

Compreensão do material RO3010

O Rogers RO3010 é um composto PTFE cheio de cerâmica que oferece uma combinação única de alta constante dielétrica e excelente estabilidade.Este material é particularmente adequado para aplicações que exigem uma integridade precisa do sinal numa ampla gama de frequências.O baixo fator de dissipação de 0,0022 a 10 GHz garante uma perda mínima de sinal, o que é crucial para aplicações de alta frequência.

As propriedades mecânicas do RO3010 também são dignas de nota. Ele apresenta um baixo coeficiente de expansão térmica (CTE), que é crítico para manter a estabilidade dimensional durante o ciclo térmico.Com um CTE de 13 ppm/°C na direcção X e 11 ppm/°C na direcção Y, o material corresponde efetivamente às características de expansão do cobre, reduzindo assim o risco de delaminação e garantindo a fiabilidade a longo prazo.

Detalhes da construção
Este PCB com as seguintes especificações:


- Material de base: Rogers RO3010
- Número de camadas: 2
- Dimensões: 60,32 mm x 59,68 mm
- Borda acabada Espessura: 0,6 mm
- Peso de cobre: 1,4 ml nas camadas exteriores
- Traço/Espaço mínimo: 5/6 mils.
- Tamanho mínimo do buraco: 0,25 mm
- Finalização de superfície: prata de imersão
- Tela de seda: Tela de seda branca

Empilhamento de PCB
A pilha é constituída por:


- Capa de cobre 1: 35 μm
- Rogers RO3010 Substrato: 20 mil (0,508 mm)
- Camada de cobre 2: 35 μm

- 100% de testes elétricos: cada placa é submetida a testes elétricos rigorosos antes da expedição para garantir a funcionalidade.

Benefícios do nosso PCB

Estabilidade dimensional excepcional
O material RO3010 proporciona uma destacada estabilidade dimensional, graças ao seu baixo coeficiente de expansão térmica (CTE).Com valores de CTE de 13 ppm/°C na direcção X e 11 ppm/°C na direcção Y, o PCB minimiza eficazmente o risco de delaminação e garante um desempenho fiável, mesmo em condições de ciclo térmico.

Alto desempenho elétrico
O Rogers RO3010 apresenta uma constante dielétrica de 10,2 ± 0,30 a 10 GHz e um baixo fator de dissipação de 0.0022, assegurando a perda mínima de sinal e a manutenção da integridade do sinal em aplicações de alta frequência.e outros ambientes eletrónicos exigentes.

Solução econômica
Apesar das suas características de desempenho avançadas, o PCB continua a ter um preço competitivo.Esta opção económica permite às empresas dimensionar a sua produção de forma eficiente, mantendo-se ao mesmo tempo elevados padrões de qualidade.

Conformidade e garantia da qualidade
Fabricados de acordo com os padrões IPC-Classe-2, os nossos PCBs satisfazem rigorosas exigências de qualidade.garantir que cada placa seja fiável e pronta para utilização em aplicações críticas.

Aplicações
Este PCB avançado é adequado para uma variedade de aplicações de alto desempenho, incluindo:

- Sistemas de radar automóveis: melhoria do desempenho na detecção de obstáculos e na navegação.


- Antenas GPS: Recepção de sinal confiável crítica para posicionamento preciso.


- Telecomunicações celulares: os amplificadores de potência e as antenas beneficiam das características de baixa perda.


- Comunicações sem fios: antenas de correcção concebidas para uma conectividade robusta.


- Satélites de transmissão directa: desempenho óptimo na transmissão e recepção de sinais.


- Sistemas de leitura remota de contadores: transmissão de dados fiável e eficiente.


- Backplanes de energia: garantir uma distribuição estável de energia em sistemas complexos.

Conclusão

O nosso recém-vendido PCB de duas faces, que utiliza o material RO3010 da Rogers, representa um avanço significativo na tecnologia de PCB.e uma ampla gama de aplicaçõesAo escolher o nosso PCB, os clientes podem esperar qualidade, fiabilidade e desempenho incomparáveis nos seus projetos eletrónicos.

Para mais informações ou para fazer uma encomenda, entre em contacto com a nossa equipa de vendas.
