PCB de dois lados em RO4350B 6.6mil material com imersão de ouro

MOQ:	1 PCS
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Sacos de vácuo+Cartões
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS POR MÊS

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Material de PCB:

Rogers RO4350B Core - 0,168 mm (6,6 mil)

Número de camadas:

2-layer

Tamanho do PCB:

400,8 mm x 51,6 mm = 1 PCS, +/- 0,15 mm

Espessura do PCB:

0.29mm

Peso de cobre:

1 oz (1,4 ml) camadas internas/exteriores

Revestimento de superfície:

Ouro de imersão

Máscara de solda:

Verde

Tela de seda:

Branco

Destacar:

6.6mil PCB de duas faces

PCB de imersão de ouro de dois lados

RO4350B PCB de dupla face

Descrição do produto

No mundo acelerado da eletrônica, a demanda por placas de circuito impresso de alto desempenho (PCBs) está sempre a aumentar.é projetado para enfrentar os requisitos rigorosos de diversas aplicações, nomeadamente nos sectores das telecomunicações, automóveis e RF.

Compreensão do material RO4350B

O Rogers RO4350B destaca-se como um laminado de hidrocarbonetos/cerâmica reforçado com vidro tecido premium, combinando habilmente desempenho elétrico superior com fabricabilidade.Ao contrário dos materiais tradicionais de PTFE, RO4350B simplifica o processo de produção, eliminando a necessidade de manuseio especializado ou tratamentos através de buracos, tudo mantendo métricas de desempenho excepcionais.

Características essenciais
- Constante dielétrica (Dk): mantida em 3,48 ± 0,05 a 10 GHz, esta característica garante a integridade óptima do sinal.

- Fator de dissipação: com um valor baixo de 0,0037 a 10 GHz, é alcançada uma perda de sinal mínima, tornando-se ideal para aplicações de alta frequência.

- Estabilidade térmica: o material possui uma temperatura de transição de vidro (Tg) superior a 280 °C, garantindo a fiabilidade numa ampla gama de condições de processamento.

Características da construção
Este PCB é concebido com as seguintes especificações:

- Material de base: Rogers RO4350B, selecionado pela sua fiabilidade e desempenho superior.

- Contagem de camadas: uma configuração de dois lados que acomode projetos de circuitos complexos.

- Dimensões: as dimensões compactas de 40,8 mm x 51,6 mm, com uma tolerância de +/- 0,15 mm, tornam-no adequado para várias aplicações.

- Espessura final: uma espessura elegante de 0,29 mm aumenta a sua versatilidade.

- Peso de cobre: 1 oz (1,4 mils) nas camadas exteriores garante uma condutividade elétrica eficaz.

- Traça/Espaço mínimo: são suportados layouts finos com um mínimo de 4/4 milis.

- Tamanho mínimo do buraco: é incorporado um tamanho de buraco versátil de 0,2 mm para diferentes posições dos componentes.

- Finalização superficial: O ouro de imersão proporciona uma excelente soldagem e protege contra a corrosão.

- Silkscreen: um silkscreen branco na parte superior facilita a fácil identificação dos componentes.

- Máscara de solda: A máscara de solda verde no topo aumenta a visibilidade e a proteção.

- Ensaios elétricos: cada placa é submetida a testes elétricos rigorosos de 100% antes do envio, garantindo um desempenho óptimo.

Empilhamento de PCB
A configuração do empilhamento compreende:

- Camada de cobre 1: 35 μm
- Rogers RO4350B Core: 0,168 mm (6,6 mil)
- Camada de cobre 2: 35 μm

RO4350B Valor típico
Imóveis	RO4350B	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	3.48±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho	3.66	Z		8 a 40 GHz	Método de comprimento de fase diferencial
Factor de dissipação	0.0037 0.0031	Z		10 GHz/23°C 2.5 GHz/23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	+ 50	Z	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistividade de volume	1.2 x 10¹⁰		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Resistividade de superfície	5.7 x 10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
Força elétrica	31.2 ((780)	Z	Kv/mm(v/mil)	0.51mm ((0.020")	IPC-TM-650 2.5.6.2
Módulo de tração	16, 767 ((2,432) 14,153 ((2,053)	X Y	MPa (ksi)	NT1 produção	ASTM D 638
Resistência à tração	203(29.5) 130(18.9)	X Y	MPa (ksi)	NT1 produção	ASTM D 638
Força flexural	255 (37)		MPa (kpsi)		IPC-TM-650 2.4.4
Estabilidade dimensional	< 0.5	X, Y	mm/m (mil/ polegada)	depois de etch+E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de expansão térmica	10 12 32	X Y Z	ppm/°C	-55°C a 288°C	IPC-TM-650 2.4.41
Tg	> 280		°C TMA	A	IPC-TM-650 2.4.24.3
Td	390		°C TGA		ASTM D 3850
Conductividade térmica	0.69		W/M/oK	80°C	ASTM C518
Absorção de umidade	0.06		%	48 horas de imersão 0.060" temperatura da amostra 50°C	ASTM D 570
Densidade	1.86		gm/cm3	23°C	ASTM D 792
Força da casca de cobre	0.88 (5.0)		N/mm (pli)	Depois da solda, flutuar 1 oz. Folha EDC	IPC-TM-650 2.4.8
Inflamabilidade	(3) V-0				UL 94
Processo sem chumbo compatível	- Sim, sim.

Benefícios do RO4350B PCB

Estabilidade dimensional
O coeficiente térmico de expansão (CTE) do RO4350B corresponde de perto ao do cobre, proporcionando uma excelente estabilidade dimensional.Esta propriedade é crucial para manter o desempenho em construções de placas de várias camadas sob diferentes condições térmicas.

Eficiência em termos de custos
O processamento do RO4350B é comparável aos materiais FR-4 padrão, mas oferece um desempenho superior a um custo menor.Isto torna-a uma opção atraente para os fabricantes que procuram PCB de alta qualidade sem ultrapassar as restrições orçamentais.

Alto desempenho
Projetado para aplicações sensíveis ao desempenho e de alto volume, este PCB se destaca em ambientes que exigem confiabilidade e eficiência.06% aumenta ainda mais a durabilidade, tornando-o adequado para condições exigentes.

Aplicações típicas

Este PCB avançado é ideal para uma variedade de aplicações, incluindo:

- Antenas e amplificadores de potência da Estação Base Celular: assegura uma transmissão e recepção de sinal fiáveis.

- RF Identification Tags: Suporta rastreamento e identificação precisos.

- Radar e sensores automotivos: Melhora os sistemas de segurança e navegação dos veículos.

- LNBs para satélites de transmissão directa: fornece um desempenho estável nas comunicações por satélite.

Conclusão

O nosso PCB de duas faces, que utiliza o material RO4350B da Rogers, representa um avanço significativo na tecnologia de PCB.e custo-eficáciaO nosso PCB é um produto de alta qualidade, que é bem adaptado para atender às demandas em evolução da indústria eletrónica.

Para mais informações ou para fazer um pedido, entre em contato com a nossa equipa de vendas dedicada.

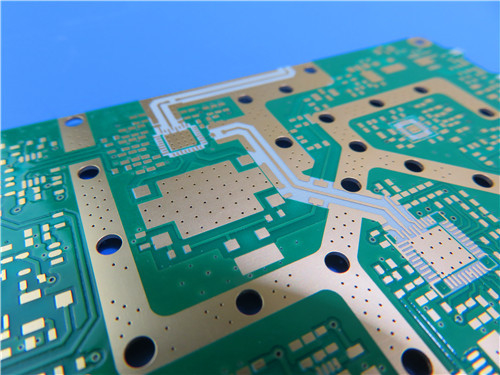

PCB de dois lados em RO4350B 6.6mil material com imersão de ouro 0
