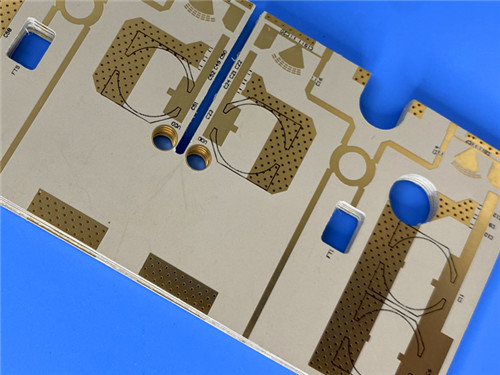

No mundo da eletrônica, a escolha do material de placa de circuito impresso (PCB) pode afetar significativamente o desempenho, especialmente em aplicações de alta frequência e alta potência.Nossa PCB de dois lados construída a partir de RT/duroide 6035HTC destaca-se como uma solução de primeira para engenheiros e designers que buscam confiabilidade, eficiência e funcionalidades avançadas.
Construção e especificações de PCB
Material de base: RT/duroide 6035HTC
RT/duroide 6035HTC é um composto PTFE cerâmico conhecido pela sua elevada condutividade térmica e excelentes propriedades dielétricas.Este material é particularmente adequado para aplicações de RF e microondas de alta potência, oferecendo características que superam os laminados tradicionais.
Especificações pormenorizadas
- Contagem de camadas: Esta placa de circuito impresso apresenta um projeto de dois lados, permitindo o encaminhamento eficiente de circuitos complexos numa pegada compacta.
- Dimensões: Medindo 43 mm x 107 mm (± 0,15 mm), este PCB foi concebido para ser versátil em várias aplicações.
- Requisitos de rastreamento e espaço: com um rastreamento/espaço mínimo de 4/7 mils, este PCB suporta projetos de alta densidade sem comprometer a integridade do sinal.
- Tamanho do buraco e vias: o tamanho mínimo do buraco é de 0,3 mm, e a placa inclui 71 vias, melhorando a conectividade sem as complicações das vias cegas.
- Toques de acabamento: o acabamento da superfície de prata por imersão proporciona excelente soldabilidade e resistência à corrosão, enquanto os testes elétricos 100% antes da expedição garantem a fiabilidade.
Acompanhamento de camadas
A pilha deste PCB consiste em:
- Camada de cobre 1: 35 μm
- RT/duroide 6035HTC Core: 1.524 mm (60 mils)
- Camada de cobre 2: 35 μm
Esta configuração otimiza a gestão térmica e o desempenho elétrico, garantindo uma operação robusta em aplicações de alta frequência.
| NT1 desmatamento |
| Imóveis |
NT2cloreto de sódio |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.50±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3.6 |
Z |
|
8 GHz - 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação |
0.0013 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 66 |
Z |
ppm/°C |
-50°C a 150°C |
Mod IPC-TM-650, 2.5.5.5 |
| Resistividade de volume |
108 |
|
MΩ.cm |
A |
IPC-TM-650, 2.5.17.1 |
| Resistividade de superfície |
108 |
|
MΩ |
A |
IPC-TM-650, 2.5.17.1 |
| Estabilidade dimensional |
-0,11 -0.08 |
CMD MD |
mm/m (mils/ polegada) |
0.030" 1 oz de folha EDC espessura após gravação "+E4/105 |
IPC-TM-650 2.4.39A |
| Módulo de tração |
329 244 |
MD CMD |
KPSI |
40 horas @23°C/50RH |
ASTM D638 |
| Absorção |
0.06 |
|
% |
D24/23 |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Coeficiente de expansão térmica (-50 °C a 288 °C) |
19 19 39 |
X Y Z |
ppm/°C |
23°C / 50% HRC |
IPC-TM-650 2.4.41 |
| Conductividade térmica |
1.44 |
|
W/m/k |
80°C |
ASTM C518 |
| Densidade |
2.2 |
|
gm/cm3 |
23°C |
A norma ASTM D792 |
| Força da casca de cobre |
7.9 |
|
Plínio |
20 s. @ 288 °C |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Características de desempenho
Propriedades dielétricas
A constante dielétrica (DK) do PCB de 3,5 ± 0,05 a 10 GHz e um baixo fator de dissipação de 0,0013 significam que ele pode lidar com sinais de alta frequência com perda mínima.Estas propriedades são cruciais para aplicações que exigem precisão e clareza na transmissão do sinal.
Gestão térmica
Com uma condutividade térmica de 1,44 W/m/K a 80°C, o RT/duroide 6035HTC se destaca na dissipação de calor.Quando o calor excessivo pode conduzir a uma deterioração ou falha do desempenhoA elevada estabilidade térmica garante que o PCB mantenha a sua integridade mesmo em condições extremas.
Coeficiente de expansão térmica (CTE)
Os valores de CTE de 19 ppm/°C nos eixos X e Y e de 39 ppm/°C no eixo Z indicam a estabilidade dimensional do PCB nas variações de temperatura.Esta estabilidade é essencial para manter a fiabilidade das ligações e o desempenho geral do circuito.
Benefícios do PCB RT/duroide 6035HTC
1. Alta condutividade térmica: a efetiva dissipação de calor reduz as temperaturas de funcionamento, aumentando a fiabilidade a longo prazo em aplicações exigentes.
2Excelente desempenho dielétrico: são alcançadas perdas de inserção reduzidas e integridade de sinal superior, tornando este PCB ideal para circuitos de alta frequência.
3Estabilidade robusta: A estabilidade térmica do material garante um desempenho consistente, mesmo em ambientes desafiadores.
Aplicações
Este PCB de dois lados é adaptado para uma variedade de aplicações exigentes, incluindo:
- Amplificadores RF de alta potência: essenciais para telecomunicações e radiodifusão, onde a força do sinal é primordial.
- Aplicações de microondas: utilizadas em sistemas de radar, comunicações por satélite e imagens médicas.
- Divisores e acopladores de potência: críticos para a gestão do sinal em circuitos complexos, garantindo uma distribuição eficiente da potência.
Conclusão
A placa de circuito impresso RT/duroide 6035HTC é uma solução de primeira linha para engenheiros e designers que necessitam de placas de circuito impresso de alto desempenho e confiáveis para aplicações avançadas.Com as suas excepcionais propriedades térmicas e eléctricas, este PCB não só atende mas excede as exigências rigorosas da electrónica moderna.
Para quaisquer perguntas ou para discutir como o nosso RT/duroide 6035HTC PCB pode atender às suas necessidades específicas, por favor entre em contato com a nossa equipa de vendas.Estamos aqui para apoiar os seus projectos com conhecimentos especializados e soluções de alta qualidade.
