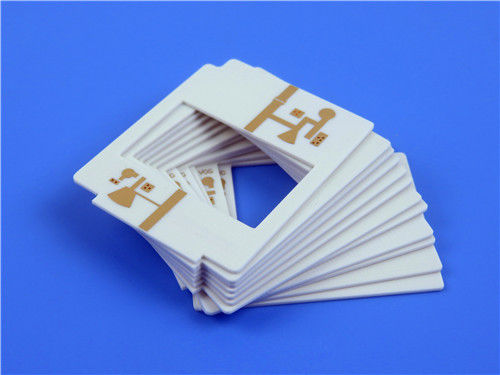

Introduzindo um PCB de dois lados de alto desempenho, meticulosamente concebido com material TMM10i, concebido para aplicações de RF e microondas.Esta placa é construída para atender às exigências rigorosas da eletrónica moderna, assegurando a fiabilidade e o desempenho em várias aplicações de alta frequência.
Detalhes da construção
Este PCB de duas faces é construído usando TMM10i, um composto polimérico termo-resistente de alto desempenho projetado especificamente para aplicações exigentes.com uma tolerância de ±0.15mm, garantindo precisão nas dimensões cruciais para desenhos complexos.
- Número de camadas: duplo lado
- Traça/Espaço mínimo: 5/5 mils, permitindo layouts de design compactos.
- Tamanho mínimo do buraco: 0,3 mm, facilitando a colocação de vários componentes.
- Espessura da placa acabada: 0,7 mm, contribuindo para um desenho leve.
- Peso de cobre acabado: 1 oz (1,4 mils) nas camadas exteriores, garantindo um manuseamento adequado da corrente.
- através de espessura de revestimento: 20 μm, aumentando a fiabilidade nas ligações elétricas.
- Finalização superficial: ouro puro (sem níquel sob o ouro), proporcionando excelente condutividade e resistência à oxidação.
- Ensaios elétricos: são realizados 100% de ensaios elétricos antes da expedição, garantindo a qualidade do produto.
Empilhamento de PCB
O empilhamento deste PCB consiste em duas camadas de cobre com um núcleo Rogers TMM10i, projetado para um desempenho ideal:
- Camada de cobre 1: 35 μm
- Rogers TMM10i Core: 0,635 mm (25 mils)
- Camada de cobre 2: 35 μm
Garantia da qualidade
A qualidade é primordial na fabricação de PCBs. Nossos PCBs são produzidos de acordo com os padrões IPC-Classe-2, garantindo que eles atendam aos padrões da indústria de confiabilidade e desempenho.Cada unidade é submetida a testes elétricos rigorosos para verificar a funcionalidade antes do envio, minimizando o risco de defeitos e garantindo a satisfação do cliente.
| TMM10i Valor típico |
| Imóveis |
TMM10i |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
90,80 ± 0.245 |
Z |
|
10 GHz |
IPC-TM-650 2.5.5.5 |
| Constante dielétrica,εDesenho |
9.9 |
- |
- |
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação (processo) |
0.002 |
Z |
- |
10 GHz |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico da constante dielétrica |
-43 anos. |
- |
ppm/°K |
-55°C-125°C |
IPC-TM-650 2.5.5.5 |
| Resistência ao isolamento |
> 2000 |
- |
Meu Deus. |
C/96/60/95 Comissão Europeia |
ASTM D257 |
| Resistividade de volume |
2 x 108 |
- |
Mohm.cm |
- |
ASTM D257 |
| Resistividade de superfície |
4 x 107 |
- |
- O quê? |
- |
ASTM D257 |
| Resistência elétrica (resistência dielétrica) |
267 |
Z |
V/mil |
- |
Método IPC-TM-650 2.5.6.2 |
| Propriedades térmicas |
| Descomposição a temperatura (Td) |
425 |
425 |
° CTGA |
- |
ASTM D3850 |
| Coeficiente de expansão térmica - x |
19 |
X |
ppm/K |
0 a 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Coeficiente de expansão térmica - Y |
19 |
Y |
ppm/K |
0 a 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Coeficiente de expansão térmica - Z |
20 |
Z |
ppm/K |
0 a 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Conductividade térmica |
0.76 |
Z |
W/m/K |
80 °C |
ASTM C518 |
| Propriedades mecânicas |
| Resistência ao descascamento do cobre após estresse térmico |
5.0 (0.9) |
X, Y |
Lb/ polegada (N/mm) |
após soldagem flutuante 1 oz. EDC |
Método IPC-TM-650 2.4.8 |
| Resistência flexural (MD/CMD) |
- |
X, Y |
KPSI |
A |
ASTM D790 |
| Modulo de flexão (MD/CMD) |
1.8 |
X, Y |
MPSI |
A |
ASTM D790 |
| Propriedades físicas |
| Absorção de umidade (2X2) |
1.27 mm (0,050") |
0.16 |
- |
% |
D/24/23 |
ASTM D570 |
| 3.18 mm (0,125") |
0.13 |
| Gravidade específica |
2.77 |
- |
- |
A |
A norma ASTM D792 |
| Capacidade térmica específica |
0.72 |
- |
J/g/K |
A |
Calculado |
| Processo sem chumbo compatível |
- Sim, sim. |
- |
- |
- |
- |
Características materiais
TMM10i Características
O material Rogers TMM10i é conhecido por seu excelente desempenho elétrico, tornando-o ideal para aplicações de alta frequência.
- Constante dielétrica (Dk): 9,80 ± 0.245
- Fator de dissipação: 0,0020 a 10 GHz, minimizando a perda de sinal.
- Coeficiente térmico de Dk: -43 ppm/°K, garantindo estabilidade em temperaturas variáveis.
- Temperatura de decomposição (Td): 425 °C (TGA), proporcionando resistência térmica.
- Conductividade térmica: 0,76 W/mK, facilitando a efetiva dissipação de calor.
Vantagens do material TMM10i
A utilização do TMM10i oferece várias vantagens:
- Estabilidade mecânica: as propriedades do material resistem ao arrastamento e ao fluxo de frio, garantindo a integridade estrutural ao longo do tempo.
- Resistência química: a sua resistência aos produtos químicos de processo minimiza os danos durante a fabricação, aumentando a durabilidade.
- Processamento simplificado: não é necessário tratamento com nafta de sódio antes da chapa sem eletro, simplificando os processos de fabrico.
- Fiável ligação de fios: baseado numa resina termo-resistente, o TMM10i suporta aplicações de ligação de fios confiáveis.
Aplicações típicas
A versatilidade deste PCB de dois lados torna-o adequado para uma ampla gama de aplicações, incluindo:
- Circuitos de RF e Microondas: Ideal para amplificadores, filtros e acopladores.
- Sistemas de comunicação por satélite: concebidos para suportar os rigores das aplicações espaciais.
- Sistemas de Posicionamento Global: Otimizadas para navegação precisa.
- Antenas e polarizadores dielétricos: eficazes para transmissão e recepção de sinais.
- Testeiros de chips: desempenho fiável em ambientes de teste.
Disponibilidade
Este PCB de alto desempenho está disponível em todo o mundo, garantindo a acessibilidade para os clientes que procuram soluções avançadas para os seus projetos eletrónicos.
Conclusão
Este PCB de duas faces, feito de material TMM10i, representa uma combinação excepcional de fiabilidade, desempenho e versatilidade.É perfeitamente adequado para uma ampla gama de aplicações exigentes na indústria electrónica.. Selecionando o nosso PCB, os clientes podem ter confiança de que os seus projetos irão alavancar a tecnologia de ponta e confiabilidade comprovada..
