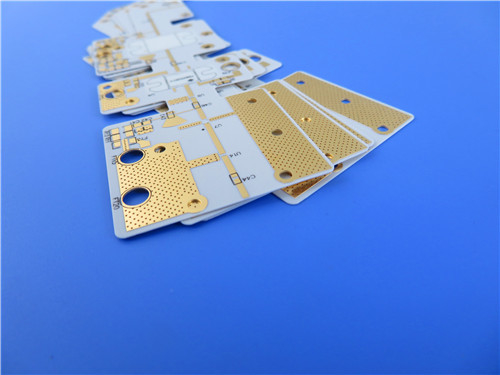

Introduzindo um PCB de alto desempenho construído a partir de material RO3003 Rogers, projetado especificamente para RF avançado e aplicações de microondas. Com dimensões de 45mm x 44,5mm,Este PCB compacto oferece uma fiabilidade excepcional e integridade do sinal, tornando-a uma escolha ideal para tecnologias de ponta, incluindo radar automóvel e infraestrutura sem fios 5G.
Compreensão do material RO3003 de Rogers
Rogers RO3003 é um composto PTFE cerâmico conhecido por suas excelentes propriedades elétricas e térmicas, tornando-o ideal para aplicações comerciais de microondas e RF.O material apresenta uma excelente estabilidade da constante dielétrica (Dk) em várias temperaturas e frequênciasEsta característica é crucial em aplicações como radar automotivo, sistemas avançados de assistência ao condutor (ADAS),e infraestrutura sem fio 5G, onde o desempenho constante é primordial.
Principais propriedades do material
- Constante dielétrica: 3 ± 0,04 a 10 GHz/23°C
- Fator de dissipação: 0,001 a 10 GHz/23°C
- Conductividade térmica: 0,5 W/mK
- Absorção de humidade: 0,04%
- Coeficiente de expansão térmica: -55 a 288 °C com baixos coeficientes de expansão nos eixos X, Y e Z
Detalhes da construção
Este PCB de duas camadas apresenta uma construção rígida com as seguintes especificações:
- Material de base: Rogers RO3003
- Número de camadas: 2
- Dimensões da placa: 45 mm x 44,5 mm
- Borda acabada Espessura: 0,3 mm
- Peso de cobre acabado: 1 oz (1,4 ml) nas camadas exteriores
- Traço mínimo: 4/4 milis.
- Tamanho mínimo do buraco: 0,3 mm (sem vias cegas)
- Espessura de revestimento: 20 μm
- Revestimento de superfície: ouro de imersão.
- Tela de seda: preta na parte superior; sem tela de seda na parte inferior
| RO3003 Valor típico |
| Imóveis |
RO3003 |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.0±0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3 |
Z |
|
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação,tanδ |
0.001 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
-3 |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional |
0.06
0.07 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistividade de volume |
107 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistividade de superfície |
107 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Módulo de tração |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Absorção de umidade |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.9 |
|
j/g/k |
|
Calculado |
| Conductividade térmica |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coeficiente de expansão térmica
(-55 a 288°C) |
17
16
25 |
X
Y
Z |
ppm/°C |
23°C/50% HRC |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densidade |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
12.7 |
|
- Não. |
1 oz, EDC após flutuação de solda |
IPC-TM 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Benefícios do nosso PCB RO3003
1. Desempenho de Alta Frequência
A baixa perda dielétrica do material RO3003 permite que o PCB funcione eficazmente em aplicações de alta frequência, atingindo até 77 GHz.Isto faz com que seja uma excelente escolha para aplicações de RF onde a integridade do sinal é crítica.
2Estabilidade térmica
Com uma condutividade térmica de 0,5 W/mK e um Td superior a 500°C, os nossos PCBs podem suportar temperaturas extremas sem comprometer o desempenho.Isto é essencial para aplicações que experimentam condições térmicas flutuantes.
3Estabilidade dimensional
O baixo coeficiente de expansão no plano do material garante que o PCB mantenha a sua integridade e desempenho mesmo com alterações de temperatura.Esta fiabilidade é crucial para conjuntos montados na superfície que são sensíveis às variações térmicas.
4Fabricação eficiente em termos de custos
O nosso PCB foi concebido para fabricação em volume, proporcionando preços de laminado económicos, mantendo altos padrões de qualidade e fiabilidade.Isto faz com que seja uma escolha atraente para as empresas que procuram ampliar a sua produção sem sacrificar o desempenho.
Aplicações típicas
Rogers RO3003 PCB é versátil e adequado para várias aplicações, incluindo:
- Sistemas de radar automotivos: essenciais para sistemas avançados de assistência ao condutor e tecnologias de prevenção de colisões.
- Antenas GPS: fornecem localização precisa em vários dispositivos.
- Telecomunicações celulares: apoio a amplificadores de potência e antenas para redes de comunicação robustas.
- Comunicação sem fios: ideal para antenas de patch e outras tecnologias sem fios.
- Satélites de radiodifusão directa: assegurar uma transmissão fiável dos sinais para as comunicações por satélite.
- Leitores de medidores remotos: Facilitar a recolha eficiente de dados em serviços públicos.
- Power Backplanes: Suporte à distribuição de energia em sistemas eletrónicos complexos.
Conclusão
À medida que as indústrias continuam a avançar para frequências mais altas e aplicações mais complexas, o Rogers RO3003 PCB está na vanguarda da tecnologia de PCB.Combinar materiais de alto desempenho com uma construção meticulosa, este PCB oferece uma fiabilidade e eficiência incomparáveis num projeto compacto.
Para mais informações ou para fazer uma encomenda, entre em contato com a nossa equipa de vendas.
